Produktdetails:
|
| Vorbildlicher Name: | Faser-Optikflecken verkabelt FC zu FC | Verbindungsstück: | FC zu FC |
|---|---|---|---|
| Faser-Art: | SM/MM/OM3,9/125μm | Faseranzahl: | 2 Kerne |
| Kabel-Durchmesser: | 0.9mm, 1.8mm, 2.0mm, 3.0mm | Äußere Hülle: | PVC LSZH OFNR OFNP |
| Kabelfarbe: | Auqa, Gelb, orange etc. | Kabellänge: | 1M, 2M, 3M, 5M oder gemäß des Kundenantrags |
| Service: | OEM&ODM | Proben: | frei |
| Hervorheben: | 2M FC To FC Faser-Optikverbindungskabel,LZSH-Jacken-Faser-Optikverbindungskabel,2m Duplex-fc zu fc Verbindungskabel |
||

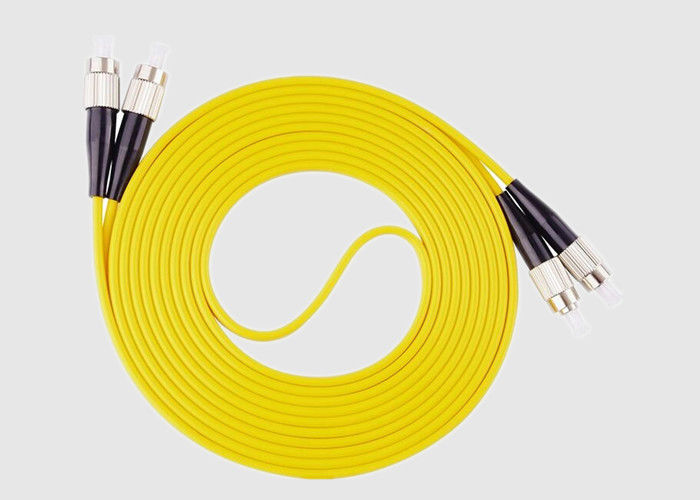

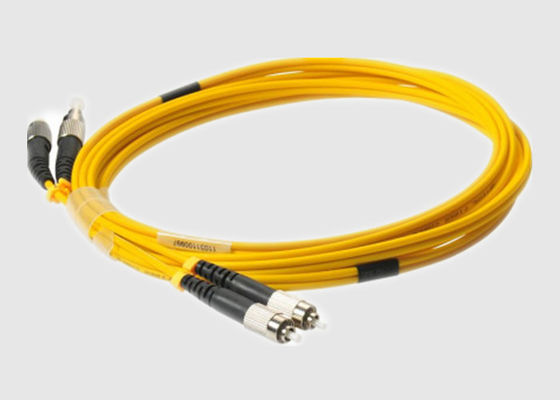

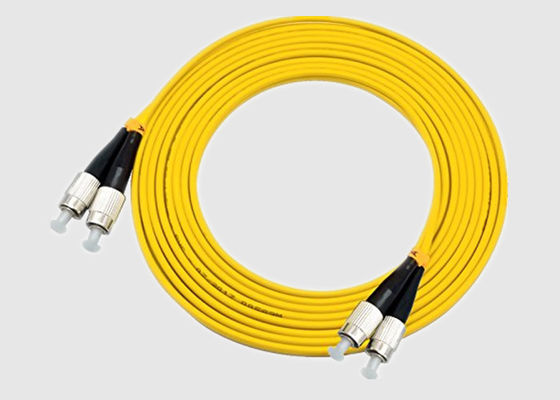

Jacken-Duplex 2M Fiber Optic Patch der hohen Rendite des Verlust-LZSH verkabelt FC zu FC
1. Grundlegende Einleitung:
FC/UPC-FC/UPC Verbindungskabel in mehreren Betriebsarten hat Einfügung 100%, Rückflussdämpfung, Stirnfläche und Störungs-Inspektion.
Die Faserverbindungsstücke an beiden Enden enthalten Glasfaserverbindungslinien sind Faseroptikverbindungskabel, und die Köpfe an beiden Enden des Faseroptikverbindungskabels können die selben sein, oder unterschiedlich, die macht, unterschied sich die Faseroptikschnurvielzahl. Aber der Modus des Titels muss der selbe, wie Monomode- zu Singlemode sein, in mehreren Betriebsarten zu in mehreren Betriebsarten.
FC-Faser-Fleckenkabel sind im Strahlengang, mit metalheads und keramischer Zwinge weitverbreitet. Sie haben gute Stabilität und höhere steckbare Zeiten als Plastikköpfe. 0.9/1.8/2.0/2.8/3.0mm Kabeldurchmesser kann vorgewählt werden.
2. Verbindungskabel-Nutzen u. Eigenschaften:
3. Faser-Optikverbindungskabel-Anwendungen:
4. Specification&Technology-Parameter
| Parameter | Wert | ||||
| Verbindungsstück-Art | LC/UPC, LC/UPC | ||||
| Mittelwellenlänge (Nanometer) | 1310 oder 1550 | ||||
| Max.Insertions-Verlust (DB) | 0,3 | ||||
| Min.Extinctions-Verhältnis (DB) | 23 | ||||
| Min.Return-Verlust (UPC) (DB) | 50 | ||||
| Min.Return-Verlust (APC) (DB) | 60 | ||||
| Schlüsselorientierung | Langsame Achse | ||||
| Achsen-Ausrichtung (Grad) | ±3 | ||||
| Betriebstemperatur (℃) | -20~+70 | ||||
| Lagertemperatur (℃) | -40~+85 | ||||
| Faser-Art | P.M. Panda Fiber | ||||
* für Gerät mit connector.IL ist 0.3dB höher, RL ist 5dB senken, ER ist niedrigeres 2dB.
* der Nichterfüllungsverbindungsstückschlüssel ist mit der langsamen Achse ausgerichtet.
5. LC zum FC-Verbindungsstück Specification&-Technologie-Parameter:
| Parameter | Einheit | Indexieren Sie | |||
| Stirnfläche-Art | PC | UPC | APC | ||
| IL | DB | Inspektion: ≤0.3; Millimeter ≤0.1 | |||
| Wiederholbarkeit | DB | ≤0.1 | |||
| Austauschbarkeit | DB | ≤0.2 | |||
| RL | Inspektion | DB | ≥50 | ≥50 | ≥50 |
| Millimeter | DB | ≥36(ohne APC-Verbindungsstück) | |||
| Fügende Zeiten | >1000 | ||||
| Betriebstemperatur | ℃ | -40~ +80 | |||
* EX: OFC-D-LA-LA-09-0-1.0
6. FC-Verbindungsstück-Einrichtungs-Informationen:
| OFC | - X | - XX | - XX | - XX | - X | - X |
| S: Simplexbetrieb D: Duplex |
Fa: FC/APC FC: FC/UPC FP: FC/PC |
Fa: LC/APC FC: LC/UPC FP: LC/PC |
09:0.9mm 20:2.0mm 30:3.0mm | 0: G652D 1: G657A-2:50/125 3:62.5/125 4: andere | 0.5:0.5m 1.0:1.5m 10:10.0m |
|
| Faser-Modus | Verbindungsstück-Art | Verbindungsstück-Art | Kabel-Durchmesser | Flansch-Art | Faser-Länge |
* EX: OFC-S-FA-FC-09-1-0.5
7. Polnische Art Abkürzungen:
Anmerkung: Die polnische Art beeinflußt die Menge der hinteren Reflexion, des alias Reflexionsvermögens.
PC - Körperkontakt. Poliert, um eine geringfügige Haube am Ende der Zwinge herzustellen, die hilft, das Signal zu maximieren, das übertragen wird.
UPC - Ultra Körperkontakt. Das umfangreicheres Polieren als die PC-Art, eine größere Haubenform wird dass weitere Hilfen geschaffen, um das Signal zu maximieren, das übertragen wird.
APC - Winkliger Körperkontakt. Schräg poliert eher als eine Haubenform. Dieses ist die leistungsfähigste polnische Art.
