Produktdetails:
|
| Vorbildliches Name: | Duplex-Lichtwellenleiter OM4 | Faseranzahl: | 8 Kern, 12 Kern oder 24 Kern |
|---|---|---|---|
| Faserarten: | OS2, OM2, OM3, OM4 | Verbindungsstück 1: | MTP-/MPOfrau |
| Verbindungsstück 2: | 24 x LC | Jacken-Art: | Plenum (OFNP) |
| Ausbruch-Länge: | 1 bis 150 Meter | Zwingenpolitur: | UPC (Standard) oder APC (geangelt) |
| Wellenlänge: | 850nm/1310nm/1550nm | Materielle Form: | Runddraht |
| Hervorheben: | Duplex-Lichtwellenleiter OM4,mpo zu Lichtwellenleitern lc OM4,Mpo OM4 zum lc-Ausbruchkabel |
||

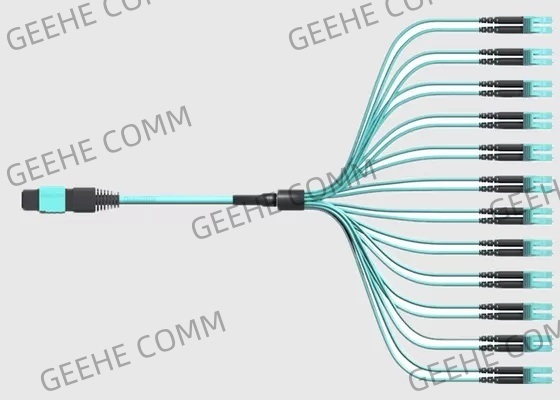

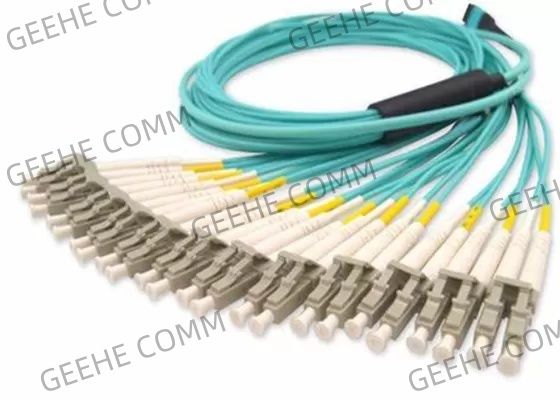

50/125 Multimodefasern MPO Lichtwellenleitern 12x LC zu den Duplex-OM4
Basisdaten:
Faserkonsolidierung ist immer, besonders in der Umwelt HD (mit hoher Dichte) attraktiv, in der die 24 Fasern MPO ein ausgezeichneter Sitz sein können und spart Abflussrinnenraum bei der Verbindung von AE (aktive Ausrüstung), an ein Absatzgebiet (Cross-connect) nach eine andere AE. Kein Zweifel die populärste Jackengröße für LC-Pullover ist 2mm Zipschnur, wegen der Robustheit und/oder der Wirtschaftlichkeit, aber es ist- ein Kampf nicht nur für die HD-Platten aber auch für Kabelmanager.
Interne Faser-Konfigurationen: 12×1, 12×2, 12×4, 12×6, 12×8, 12×12, 24×1, 24×2, 24×3, 24×4, 24×6
Interne Faseranzahl: 8 bis 144 Faserstränge pro Kabel
Features&-Nutzen:
Spezifikationen und Parameter:
MPO-Lichtwellenleiter-Leistung:
| MPO-Verbindungsstück | Standardinspektion | Dämpfungsärme Inspektion | Standardmillimeter | Dämpfungsärmer Millimeter | |
| Einfügungsdämpfung | Typisch (DB) | 0,35 | 0,2 | 0,35 | 0,2 |
| Maximal (DB) | 0,75 | 0,35 | 0,6 | 0,35 | |
| Rückflussdämpfung (DB) | ≥60 für APC (Politur mit 8 Winkeln) |
≥20 für PC | |||
| ≥50 für PC | — | ||||
| Männlich/weiblich (DB) | Mann: mit den Stiften weiblich: ohne Stifte | ||||
| Dehnfestigkeit (DB) | ≤0.3 (maximales 66N) | ||||
| Erschütterung (DB) | ≤0.3 (10-55Hz) | ||||
| Thermischer Zyklus (DB) | ≤0.3 (- 40~75℃, 21cycles) | ||||
Geometrischer Parameter der Stirnfläche:
| Einzelteil | Spezifikt. | ||||
| Inspektion | Millimeter | ||||
| RX (Millimeter) | MINUTE 2000 | ||||
| Relais (Millimeter) | MINUTE 5 | ||||
| Faser-Höhe (Nanometer) | 1000-3500 | ||||
| Maximumunterschied. Höhe alle (Nanometer) | Max: 500 | ||||
| Maximumunterschied. Höhenjustage (Nanometer) | Max: 300 | ||||
| X-Achsen-Winkel (°) | -0,2 | 0,2 | ||||
| Y-Achsen-Winkel (°) | PC: -0,2 | 0,2 APC: 7,8 | 8,2 |
-0,2 | 0,2 | |||
| Kern-Bad | N/A | -100 | 200 | |||
Einrichtungs-Informationen:
| MPO | - XX | - XX | - XX | - X | - XX | - X | - XX |
| A1: G657A1 A2: G657A2 M3: OM3 M4: OM4 M5: OM5 |
LZ: LSZH NP: OFNP NR: OFNR |
FF: MPO /MPO (Frau zur Frau) MF: MPO/MPO (Mann zu einer Frau) Millimeter: MPO/MPO (Mann zu männlichem) |
L: Dämpfungsarm B: Standardverlust |
Kern 12:1×12 Kern 48:4×12 Kern 72:6×12 Kern 96:8×12 |
: TIA568 durch-artig B: Art der Rückseite TIA568 C: TIA568 quer-artig |
5M zu 50M |
|
| Geschlechts-Art | Unterkunft von Farbe | Zwinge | Verbindungsstückverluststandard | Faserkerne | Polarität | Faserlänge |
MPO zur LC-Verbindungskabel-Anwendung:
