Produktdetails:
|
| Vorbildlicher Name: | Optikkoppler der Faser-1x2 | Optokoppler-Konfigurations-Art: Wellenlänge des Betriebs1x2: | 1310nm, 1490nm, 1550 Nanometer |
|---|---|---|---|
| Aufgeteiltes Verhältnis: | 50/50,40/60,30/70,20/80,10/90,5/95 usw. | Andere Arten: | Singlewindow, Dualwindow, Triplewindow |
| Funktion: | Faserverteilung | Verfügbares vor-beendet: | LC/UPC, LC/APC, SC/UPC, SC/APC, FC/UPC, FC/APC und ST/UPC |
| Polarisations-Ausrichtung: | Langsame Achse oder schnelle Achse | Faser-Art: | P.M.-LWL - Kabel |
| Paketmaß: | Ø4x 40; Ø4x 54; 98x16x9 Millimeter | Konfigurations-Art: | 1×2 mit LC-Verbindungsstück |
| Hervorheben: | 40/60 1x2 LC zum LC-Faserkoppler,1310nm LC zum LC-Faserkoppler,Koppler der Multimodefaser 1310nm |
||

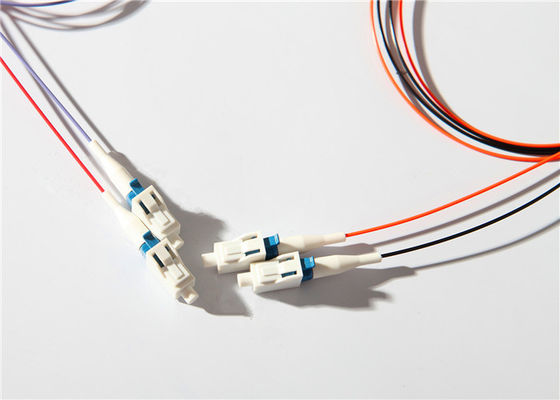

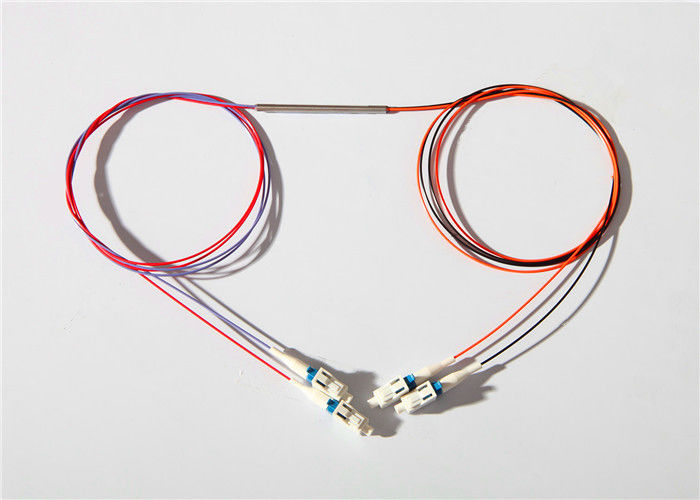

40:60 spaltete 3 Multimodefaser Optik-LC der Meter-Zopf-1x2/2x2 zu LC-Koppler auf
Optikkoppler-Memorandum führt ein:
Ein Faser-Koppler ist ein Gerät aus optischen Fasern mit einen oder mehreren Inputfasern und einen oder einigen Ertragfasern. Licht von einer Inputfaser kann an einen oder mehreren Ertrag, mit der Netzverteilung abhängig von der Wellenlänge und der Polarisation möglicherweise erscheinen. Teiler in mehreren Betriebsarten mit einem definierten aufgeteilten Verhältnis von ein oder zwei Inputfasern zu Ertrag 2.
Solche Koppler können auf unterschiedliche Arten fabriziert werden, zum Beispiel durch thermisch Fixierung Fasern, damit ihre Kerne in vertrauten Kontakt kommen, können die Faserverbindungsstücke verfügbar auch sein: LC/UPC, LC/APC, SC/UPC, SC/APC, FC/UPC, FC/APC, ST/UPC.
Faser-Optikkoppler Features&-Nutzen 1× 2,2×2:
Doppelfenster-breite Marken-Kopplerspezifikation und -parameter:
| Parameter | P | ||||
| Funktionierende Wellenlänge (Nanometer) | 1310&1550 | ||||
| Funktionierende Bandbreite (Nanometer) | ± 1310 40nm, ± 1550 40nm | ||||
| Faser-Art (DB) | Corning G652D ODER Corning G657 A1 | ||||
| Einfügungsdämpfung (DB) |
50/50 | ≤3.3 | ≤3.5 | ||
| 40/60 | 3.70~4.40≤2.5 | 3.50~4.60/≤2.8 | |||
| 30/70 | 5.00~5.60/≤1.8 | 4.90~6.10/≤2.1 | |||
| 20/80 | 6.80~7.40/≤1.2 | 6.50~7.70/≤1.2 | |||
| 10/90 | 9.60~10.50/≤0.6 | 8.80~11.40/≤0.8 | |||
| 5/95 | 12.70~13.50/≤0.4 | 12.05~14.05/≤0.5 | |||
| 3/97 | 14.60~15.50/≤0.3 | 13.60~16.05/≤0.4 | |||
| 2/98 | 16.60~17.90/≤0.25 | 15.60~18.20/≤0.3 | |||
| 1/99 | 19.20~20.80/≤0.2 | 18.80~21.40/≤0.25 | |||
| PDL (DB) | ≤0.1 | ≤0.15 | |||
| Rückflussdämpfung (DB) | ≥50 | ≥45 | |||
| Richtdämpfung (DB) | ≥55 | ||||
| Betriebstemperatur (℃) | -40 | +85 | ||||
* die oben genannte Spezifikation ist ohne Verbindungsstück
* andere Spezifikationen können auf Kundenantrag gemacht werden
Einrichtungs-Informationen:
| WBC- | X | X2- | 35- | XX | X | XX | XX | X |
| P: Prämie : Grad A X: Kundenbezogenheit |
12:1x2 22:2x2 |
35:1310/1550nm | 01: 01:99 02: 02:98 ...... 50: 50:50 |
1:1 m x: Kundenbezogenheit |
25:250μM Fiber 09:900μM lose Faser | Sc: SC/UPC SA: SC/APC 00: kein Verbindungsstück |
: B: B C: C |
|
| Grad | Anschlussnummer | Funktionierende Wellenlänge | Kopplungsverhältnis | Faserlänge | Faserart | Schließen Sie Art an | Maß |
EX: WBC-P-12-35-50-1-09-0-B
1 Optikkoppler-Anwendung der Faser-×2:
FTTx-Systeme
LAN, WAN und Metro-Netze
Analoge/Digital passive optische Netze
Fernbeförderungstelekommunikation
Minigröße Sender-Empfänger Modul
Service Wuhans Geehe:
1) Hohe Klimastabilität
Niedrige Einfügungsdämpfung, abhängiger Verlust der niedrigen Polarisation, niedrige hintere Reflexion und gute Einheitlichkeit
2) Kompaktbauweise
Klein, kann es in eine Vielzahl des Zwischengetriebes direkt installiert sein und wenig Raum gerade aufnehmen
3) Strenge Qualitätskontrolle
Wir garantieren, dass jedes Produkt zu den Händen von Kunden abhängig von zwingenden Prüfnormen ist
4) Schnelle Lieferung
Mit den erfahrenen und stabilen Arbeitskräften ist der ganzer Auftragsumsatz schnell als die Konkurrenten
5) Fabrik-Rechnungsprüfung
Wir arbeiten mit berühmten Marken zusammen und japanische Kunden, mit 15 Jahren Betriebsaufsichterfahrung und mit dem Ganzen vertraut zu sein kontrollieren Prozess durch SGS
