Produktdetails:
|
| Modulname: | Wellenlänge-Abteilungs-Mehrkanalausrüstung | Hafenart: | 1 x N |
|---|---|---|---|
| Faser-Art: | P.M.-Pandafaser | Jacke: | 250um oder 900nm oder andere |
| Verbindungsstücke: | Verbindungsstück FC UPC | Zopflänge: | 1M, 1.5M oder besonders angefertigt |
| Allgemeiner Durchlaufhafen: | PM980 oder PM1550 | Wahl-Kanal: | 4, 8, 16, 18 Kanäle |
| Funktionierende Wellenlänge: | 980~1620 Nanometer | Paket: | Minipaket, Modulpaket, Feldpaket |
| Hervorheben: | Faser 1310nm Optik-Verdrahtungshandbuch,Abteilungsmehrfachkoppler der Welle 1310nm,Mehrfachkoppler Verdrahtungshandbuch-1310nm |
||

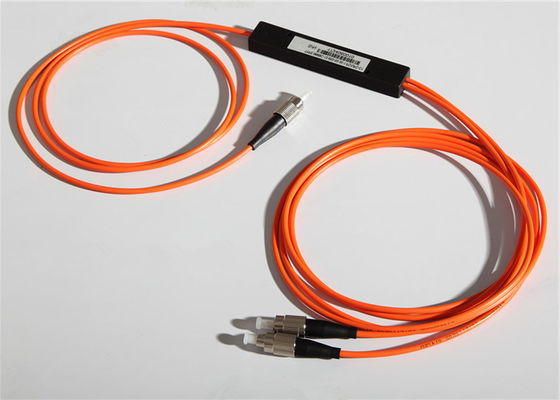

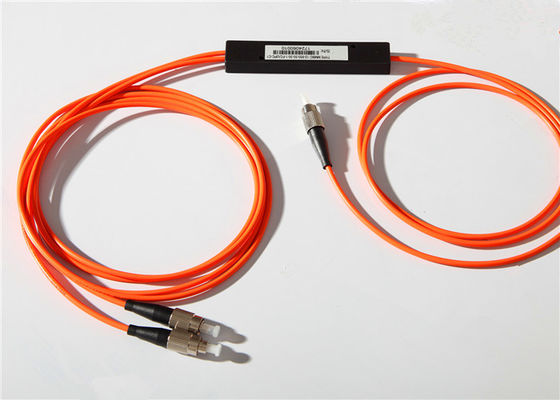

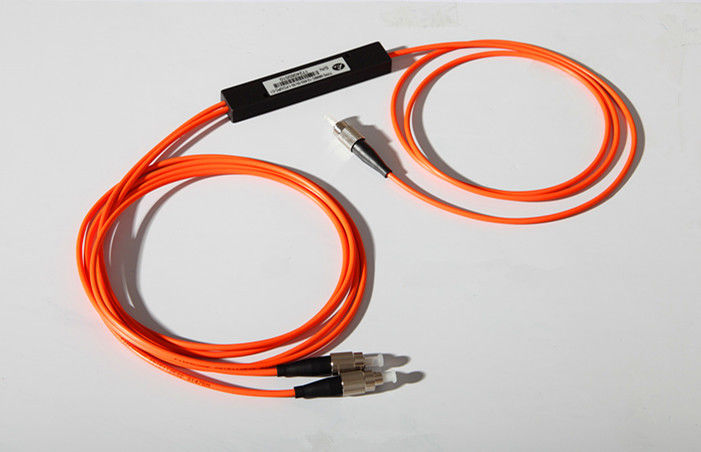

FC-Verbindungsstücke 1310/1550nm fixierten DIE P.M.-Verdrahtungshandbuch-Wellenlängen-Abteilungs-Mehrkanalausrüstung
Basisdaten:
Fixierte Biconical sich verjüngende Teiler (FBT) sind mit Konfigurationen 1x2, 1x3, 1x4, 1x5, 1x6, 1x8, 1x12, 1x16, 1x18, 1x20 und 1x24 mit Monomode- oder Multimodefaser verfügbar.
multiplexende Wellenlänge-Abteilung (Verdrahtungshandbuch) die mit kleiner, hoher Zuverlässigkeit, billigen Kosten und guter Kanal-zukanaleinheitlichkeit und ist in PON-Netzen weitverbreitet, die Energiespaltung des optischen Signals zu verwirklichen.
FBT Verdrahtungshandbuch Benefit&Features:
* hohe Einheitlichkeit und Zuverlässigkeit
* niedrige Einfügung und Rückflussdämpfung
* niedriger Polarisation-abhängiger Verlust (PDL)
* verschiedenes Kopplungsverhältnis
* minimaler und einheitlicher optischer Verlust erleichtert einfache Netzplanung
* industriekompatible FC-Verbindungsstücke
* in hohem Grade kompakter Formfaktor
Bescheinigung und Befolgung:
GR-1209-CORE Anforderungen für passive Optikkomponenten
GR-1221-CORE Zuverlässigkeitssicherungsanforderungen für passive optische Komponenten
GR-326-CORE Anforderungen für OptiksteckersandÜberbrückungsdraht-Baugruppen des Monomode-
TIA-604 Faseroptikverbindungsstück interpretability Standard
ROHS Richtlinie auf der Beschränkung von Gefahrstoffen
Verdrahtungshandbuch-Anwendungen:
-- FTTX
-- Passive optische Netze (PON)
-- Digital, hybride Videosysteme
-- CATV-Verbindungen u. Faser-Sensoren
-- Fernbeförderungstelekommunikation
-- Zugang /PON-Verteilungen
Specifications&-Technologie-Parameter:
| Faser-Art (DB) | Corning HI1060flex oder OFS BF05635-02 | SMF-28e | |||||||
| Funktionierende Wellenlänge (Nanometer) | 980 u. 1550 | 1060 u. 1550 | 1310 u. 1550 | 1480 u. 1550 | |||||
| Funktionierende Bandbreite (Nanometer) | ±10/20 | ±15 | ±15 | ||||||
| Grad | P | P | P | P | |||||
| Einfügungsdämpfung (DB) | ≤0.15 | ≤0.25 | ≤0.30 | ≤0.40 | ≤0.2 | ≤0.3 | ≤0.3 | ≤0.35 | |
| Isolierung (DB) | ≥20 | ≥18 | ≥20 | ≥18 | ≥25 | ≥18 | ≥25 | ≥18 | |
| PDL (DB) | ≤0.05 | ≤0.1 | ≤0.05 | ≤0.1 | ≤0.05 | ≤0.1 | ≤0.1 | ≤0.1 | |
| Richtdämpfung (DB) | ≥55 | ||||||||
| Betriebstemperatur (℃) | -40 | +85 | ||||||||
* die oben genannte Spezifikation schließt das Verbindungsstück aus
* andere Spezifikation kann auf Kunden gemacht werden erfordert
Einrichtungs-Informationen:
| Verdrahtungshandbuch | N | XX | XX | X | XX | XX | X | |||
| 95:980&1550nm 135:1310&1550nm 65:1060&1550nm 45:1480&1550nm | 01: : SMF-28e 02: HI1060flex, 03: OFS BF05635-02 |
1:1m X: Kundenbezogenheit |
25:250μM Fiber 09:900μM lose Faser 20: 2mm Kabel 30: 3mm Kabel |
Sc: SC/UPC SA: SC/APC ...... 00: Kein Verbindungsstück |
: B: B C: C |
|||||
| Grad | Operations-Wellenlänge | Faser-Art | Faser-Länge | Zopf-Art | Schließen Sie Art an | Maß | ||||
