Produktdetails:
|
| Modellname:: | Faser -Zopfanschluss | Stecker: | LC/APC -Anschlüsse |
|---|---|---|---|
| Faserzahl: | 12 Faser | Kabelmodus: | Single-Mode-Kommunikation |
| Kabelfarbe: | Gelb | Kabeltyp: | OS2 -Standard |
| Kern tun: | 9/125 μm Kerndurchmesser | Jacketing: | OFNR (RISER) bewertet |
| Stirnfläche-Art: | PC, UPC, APC | Faserlänge: | 1-500m |
| Hervorheben: | 9/125μm Faser-Optikzopf,Standardoptikzopf der faser-OS2,9/125μm lc APC Zopf |
||

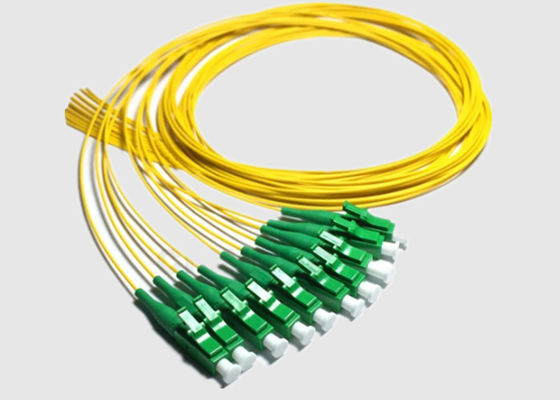

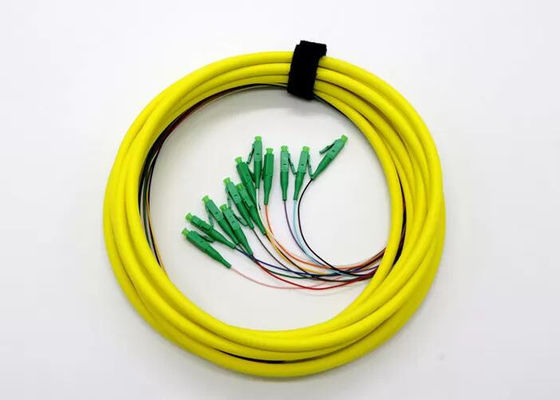

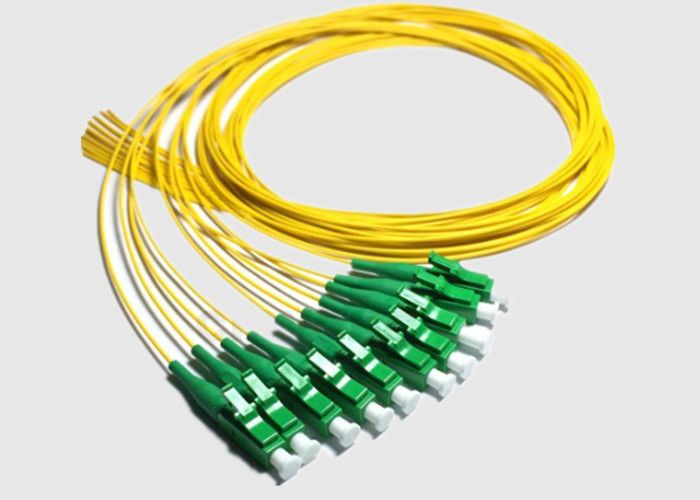

Geringer Einfügedämpfung 12-Strang Faser-Pigtail Single-Mode 9/125 LC APC-Steckverbinder
Kurze Einführung:
Single-Mode (OS2) 12-Strang Faser-Pigtail. LC/APC 9/125um (Gelb) Faser-Pigtail für 10G/100G Glasfaserverbindungen.
Hergestellt mit OS2-Faser, Standard-Mantel Faser-Pigtail ist für leichte bis mittelschwere Innenanwendungen wie Rechenzentrumsracks und Desktop-/Netzwerkverbindungen konzipiert. Kundenspezifische Konfigurationen verfügbar.
12-Kern-Faser-Pigtail-Kabel bieten eine schnelle Möglichkeit, werkseitige Abschlüsse vor Ort vorzunehmen. Werkseitig konfektionierte Pigtails können leicht mit einer bestehenden Glasfaserleitung gespleißt oder mechanisch verbunden werden. Jeder Faserstrang im Kit hat einen farbcodierten Puffer zur einfachen Identifizierung, und die Farben sind Industriestandard.
Vorteile & Merkmale von Faser-Pigtail-Steckverbinder:
-- Geringe Einfügedämpfung und Rückflussdämpfung
-- Gute Austauschbarkeit
-- Hohe Temperaturstabilität
-- LSZH-Mantel (Low Smoke Zero Halogens)

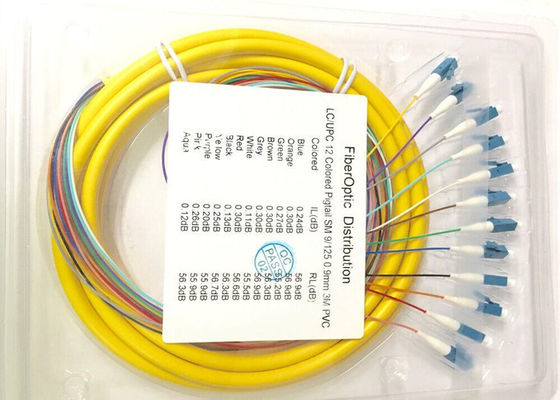

-- Jede Verpackungseinheit enthält ein Testdiagramm für jede Faser

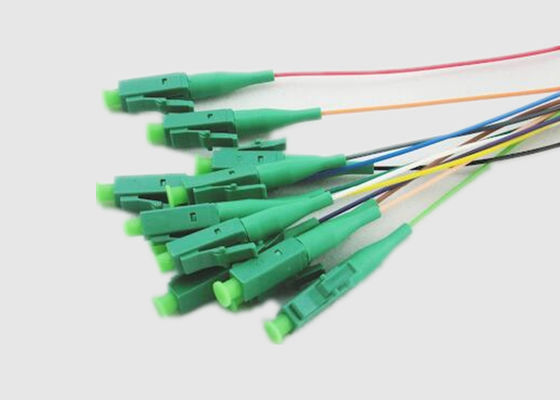

-- 900μ Fasern in Rot, Grün, Blau, Gelb, Weiß, Grau, Braun, Lila, Türkis, Schwarz, Orange, Pink
-- 100% auf optische Eigenschaften vor dem Versand geprüft
-- Stiefel in einer Vielzahl von Farben
Anwendungen von LC/APC Single-Mode Pigtails:
-- Glasfaser-Zugangsnetze
-- Glasfaser-CATV
-- Glasfaser-Testgeräte
Spezifikation & Technologieparameter:
| Artikel | SM (Single-Mode) | MM (Multimode) | |||
| Faserkabeltyp | G625D/G655/G6571A/G657A2 | OM1 | OM2/OM3/OM4 | ||
| Faserdurchmesser (um) | 9/125 | 62,5/125 | 50/125 | ||
| IL(dB) | ≤0,3 | ≤0,1 | |||
| Kabeltyp | Simplex, Duplex, Fan-Out | ||||
| Steckertyp | LC, SC, FC, ST, MU, MPO, MTRJ, D4, DIN, SMA, FDDI, ESCON etc. |
||||
| Kabel-AD (um) | 0,9/1,6/1,8/2,0/2,4/2,8/3,0 | ||||
| Endflächen-Typ | PC | upc | APC | UPC | UPC |
| Rückflussdämpfung(dB) | >45 | >50 | >60 | / | |
| Einfüge-Zug-Test (dB) | <0,2 | <0,3 | <0,15 | ||
| Austauschbarkeit (dB) | <0,1 | <0,15 | <0,1 | ||
| Steckzyklen | >1000 | ||||
| Zugfestigkeit (N) | >70 | ||||
| Temperaturbereich (℃) | -40~+80 | ||||
LC/APC Single Pigtails Spezifikation:
| Parameter | Einheit | Index | |||
| Endflächen-Typ | PC | UPC | APC | ||
| IL | dB | SM: ≤0,3；MM ≤0,1 | |||
| Wiederholbarkeit | dB | ≤0,1 | |||
| Austauschbarkeit | dB | ≤0,2 | |||
| RL | SM | dB | ≥45 | ≥50 | ≥60 |
| MM | dB | ≥36(Exklusiver APC-Steckverbinder ) | |||
| Steckzyklen | ＞1000 | ||||
| Betriebstemperatur | ℃ | -40~ +80 | |||
Bestellinformationen:
| OFC | -X | -XX | -XX | -XX | -XX | -XX |
| S: Simplex D: Duplex | LA:LC/APC LC:LC/UPC LP:LC/PC | LA:LC/APC LC:LC/UPC LP:LC/PC | 09:0,9mm 20:2,0mm 30:3,0mm | 0:G652D 1:G657A 2:50/125 3:62,5/125 4:andere | 0,5:0,5m 1,0:1,5m 10:10,0m |
|
| Fasermodus | Steckertyp | Steckertyp | Kabeldurchmesser | Fasertyp | Faserlänge |
Glasfaser-Pigtails Verpackung:
