Produktdetails:
|
| Modellbezeichnung:: | Einmodige Faser-Pigtail-Anschluss | Typ des Steckers: | FC/APC Ein-Modus-Faser-Optik-Pigtail |
|---|---|---|---|
| Polierart: | PC, UPC | Kabelwäsche: | PVC/LSZH/OFNP |
| Faserqualität: | G. Ich weiß.652.D/G.657.A1 | Wiederholbarkeit: | SM < 0,2 dB |
| Austauschbarkeit: | SM < 0,2 dB | Ärmelmaterial: | Zirkoniumdioxid keramisch |
| Minimaler Biegungsradius: | 30 mm/10 Millimeter | Paarungszeiten: | >1000 |
| Hervorheben: | Zopf OM2 FC APC,3.0mm FC APC Zopf,Zopf des Monomode- OM2 |
||

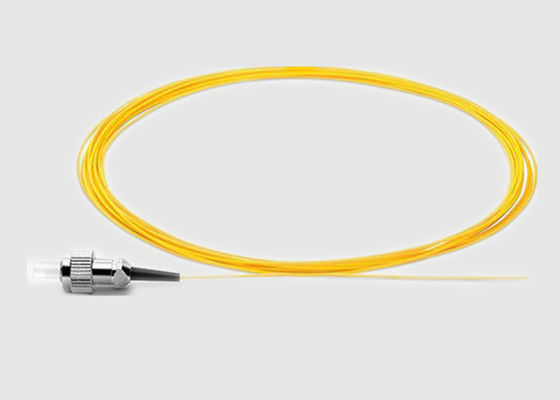

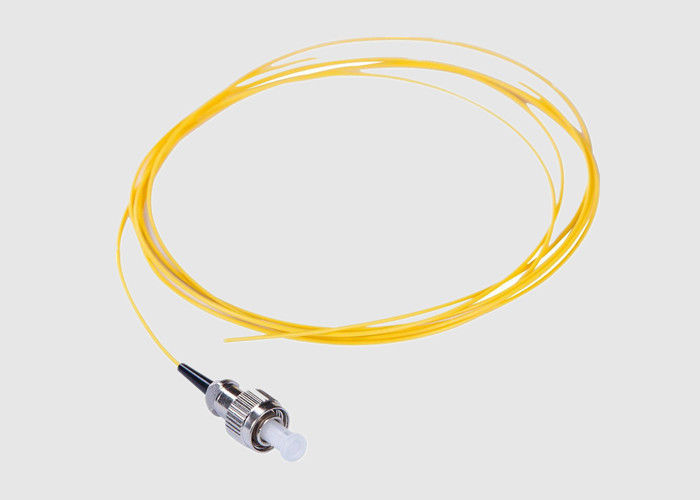

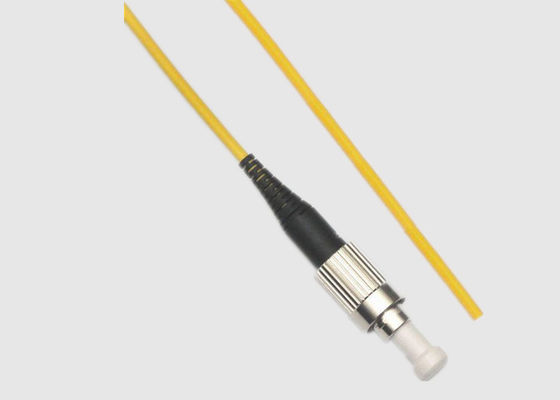

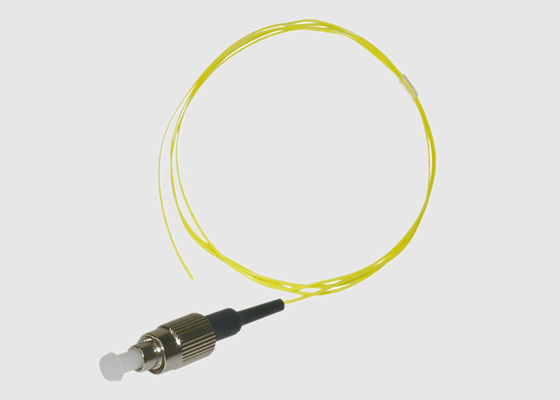

FC APC 3,0 mm LSZH OM2 Gelbjacke Einzelmodus Faser-Schwanz-Anschluss
Grundlegende Informationen:
FC Apc-Pigtails sind mit verschiedenen Puffer- und Jackentypen und Farben erhältlich, einschließlich nackter Fasern (250 Mikrometer), engen Puffern (900 Mikrometer),mit einer Breite von mehr als 20 mm,.
Optical Fiber Pigtails können für alle Anwendungen eingesetzt werden, bei denen eine Datenübertragung von mehr als 2,5 Gbps erforderlich ist.Alle Zöpfe werden hergestellt und getestet, um die höchsten Leistungen zu erreichen, die die Anforderungen des Telcordia GR 326 erfüllt und übertrifft.
Merkmale und Vorteile von FC-Schweinenschwanzen
1) Keramische Ferrule;
2) hoher Ertragsverlust;
3) geringer Einsatzverlust;
4) Gute Wiederholbarkeit und Austauschbarkeit;
5) hervorragend poliert und zu 100% getestet;
6) Konformität mit den Normen Telcordia, GR-326-Core, IEC und RoHS
Anwendung von FC/APC Einzelmodus-Pigtails:
1) Lokales Netzwerk (LAN)
2) Datenkommunikationsnetz
3) Telekommunikationsoptisches Übertragungsnetz
4) Optisches Zugangsnetz (OAN)
5) Abschaltung des aktiven Geräts
6) Glasfaserdatenübertragung (FODT)
7) Prüfgeräte
8) CATV
Spezifikation und Technologieparameter:
| Artikel | SM (einmodisch) | MM (Multimode) | |||
| Typ des Faserkabeln | Die in Absatz 1 Buchstabe b genannten Vorschriften gelten für die in Absatz 1 Buchstabe b genannten Fahrzeuge. | OM1 | Die Daten sind in Anhang I der Verordnung (EG) Nr. 45/2001 zu finden. | ||
| Faserdurchmesser (um) | 9/125 | 62.5/125 | 50/125 | ||
| IL(dB) | ≤ 03 | ≤ 01 | |||
| Typ des Kabels | Einfach, doppelt, ausgestattet | ||||
| Typ des Steckers | LC, SC, FC, ST, MU, MPO, MTRJ, D4, DIN, SMA, FDDI, ESCON usw. |
||||
| Kabel-OD (um) | 0.9/1.6/1.8/2.0/2.4/2.8/3.0 | ||||
| Typ der Endfläche | PC | UPC-Kennzeichnung | APC | UPC-Kennzeichnung | UPC-Kennzeichnung |
| Rücklaufverlust ((dB) | > 45 | > 50 | > 60 | / | |
| Eintritts-Zugversuch (dB) | < 02 | < 03 | < 015 | ||
| Austauschbarkeit (dB) | < 01 | < 015 | < 01 | ||
| Zeit der Paarung | > 1000 | ||||
| Antriebsfeste Kraft (N) | > 70 | ||||
| Temperaturbereich (°C) | -40 ~ +80 | ||||
FC/APC Einzel-Pigtails-Spezifikation:
| Parameter | Einheit | Index | |||
| Typ der Endfläche | PC | UPC-Kennzeichnung | APC | ||
| Die | dB | SM: ≤ 0.3;MM ≤ 0.1 | |||
| Wiederholbarkeit | dB | ≤ 01 | |||
| Austauschbarkeit | dB | ≤ 02 | |||
| RL | S.M. | dB | ≥ 45 | ≥ 50 | ≥ 60 |
| MM | dB | ≥ 36(Exklusiver APC-Anschluss) | |||
| Zeit der Paarung | >1000 | ||||
| Betriebstemperatur | °C | -40 ~ +80 | |||
FC-Bestellinformationen:
| OFC | - X. | - XX | - XX | - XX | - XX | - XX |
| S: Simplex D: Duplex | Die in Absatz 1 Buchstabe a genannten Angaben werden in Anhang I der Verordnung (EU) Nr. 182/2011 aufgeführt. | Die in Absatz 1 Buchstabe a genannten Angaben werden in Anhang I der Verordnung (EU) Nr. 182/2011 aufgeführt. | 09:0.9mm 20:2.0mm 30:3.0 mm | 0:G652D 1:G657A 2:50/125 3:62.5/125 4:andere | 0.5:0.5m 1.0:1.5m 10:10.0m |
|
| Fasermodus | Typ des Steckers | Typ des Steckers | Kabeldurchmesser | Art der Faser | Faserlänge |
