Produktdetails:
|
| Modellbezeichnung: | Fiberoptische Ausbreitungsplatte | Material: | Kaltgewalztes Stahlblech |
|---|---|---|---|
| Kassetten: | MPO-Kassetten | Maximale Kapazität: | 576 Kerne |
| Art der Faser: | Einzelmodus, Multimodus OM2, OM3, OM4, OM5 | Körper des Gehäuses: | SPCC, schwarzes Pulver beschichtet |
| Anzahl der Patch-Cords: | 1x24 Fo, 2x12 Fo, 1x12 Fo | Farbe: | Aqua und Schwarz |
| Modul Qty: | 3 Schlitze 4 Schlitze 5 Schlitze 12 Schlitze | Abmessung: | 483 x 375 x 4HU (mm) |
| Hervorheben: | MTP zu Schalttafel LC HD,Schalttafel OM3 HD,Schalttafel 100G HD |
||

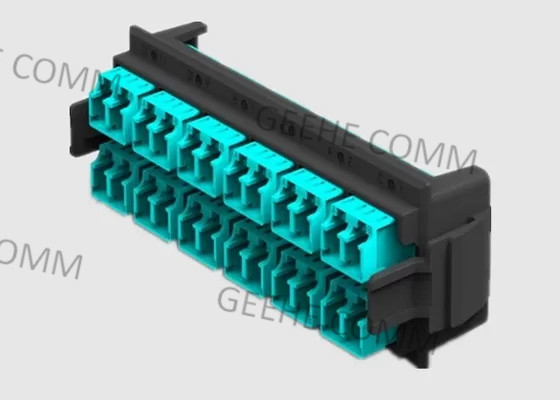

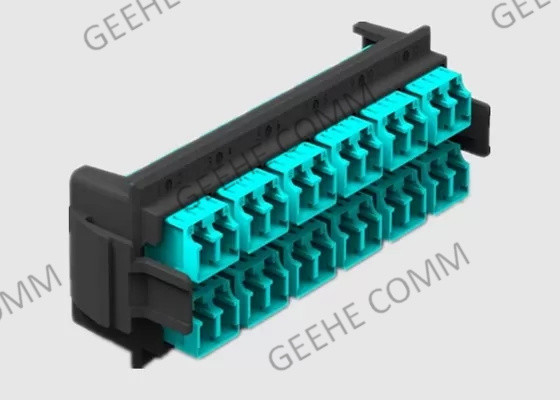

Multimode OM3 Front-Facing 100G MTP zu LC Glasfaser-Break-out-Panel
1. Produktbeschreibung:
MTP To LC Fiber Optic Breakout Panel, das als 48x 40G auf der Frontplatte mit LC-Faserkabeln ausbrechen kann. Alle Breakout-Panels erfüllen die Anforderungen der TIA/EIA, IEC-Normen usw.Serialisiert und in einem Rechenzentrum angewendet, Telekommunikationsnetz und Speichernetz.
Die häufigsten Anwendungen für MTP-zu-LC-Breakout-Kabel umfassen die Umwandlung höherer Übertragungsraten (40G/100G) in überschaubarere Raten von 10G oder niedriger.Zusätzliche Anwendungen sind die Verringerung einzelner Glasfaserkabel, Netzwerkgeräte und Unordnung, die durch zahlreiche Kabel entstehen.
2Merkmale und Vorteile:
*Slide-out-Tray erleichtert die Verbindung von Rechenzentren mit hoher Dichte
* Um auf Kabel im Gehäuse zuzugreifen, ziehen Sie einfach das Tablett heraus.
* Drei Schlitze akzeptieren LC-Fiber-Kassetten.
* Einstellbare Tiefe Montage ermöglicht es Ihnen, die Gehäuse zu vertiefen, um LC-Anschlüsse vor Schäden an der Gehäuse Tür zu schützen
*Entweder vier 12-Faser- oder zwei 24-Faser-MTP-Anschlüsse an einem Ende und Low-Loss-LC-Anschlüsse am anderen Ende.
* Durch die Vertiefung können Sie auch LC-Zip-Schnüren besser anziehen.
* Schienenstationen verhindern, dass das Tablett zu weit herausgezogen und die Fasern beschädigt werden
3. Anwendungen von HD-Fiber-Patch-Panels:
* Infrastruktur des Rechenzentrums
* Speicherbereichsnetzwerk - Glasfaserkanal
* Kompatible Protokolle für 40 und 100 Gbps
* CATV-System
* Optische Kommunikationssysteme
4Spezifikation und Technologieparameter
| Erzeugnis | HD 1U Fiber-Patch-Panel |
| Material | Kaltgewalzte Stahlbleche |
| Kassetten | 4 Stück MPO-Kassetten |
| Maximale Kapazität | 96 Kerne |
| Adapter | LC-Adapter, MPO-Adapter |
| Farben | Schwarz |
| Pflasterkabel Qty | 1x24 Fo, 2x12 Fo, 1x12 Fo |
| Fasermodus | G657A1, OM1,Om2,Om3,Om4 |
| Panelhöhe | 2U |
5Häufige Fragen und Antworten für HD Fiber Patch Panel:
F: Welche Vorteile hat die Verwendung eines Patch-Panels?
A: Patch-Panels ermöglichen das Testen des Routings und der Wartung von Netzwerkkabeln, die mit Ihrem Netzwerk verbunden sind.Dies geschieht schnell nur durch Änderungen an Kabeln auf dem Patch-Panel selbstPatch-Panels ermöglichen zudem eine einfachere Steuerung der Kabel und die Identifizierung der Kabelverbindungen.
F: Was ist ein Rack?
A: Eine Rack-Einheit U oder RU ist eine Maßeinheit, die die Höhe von Geräten beschreibt, die für die Montage in einem Rack bestimmt sind.Typischerweise wird eine Rack-Einheit drei vertikale Schraublöcher auf jeder Seite eines Standard-Racks nehmen.
F: Kann ich in meinem Netzwerk jedes Glasfaserkabel mit meinem Gehäuse verwenden?
Wenn Ihr Glasfasergehäuse geladen ist, müssen Sie Kabel haben, die mit den mitgelieferten Adaptern kompatibel sind.Sie müssen Adapterpaneele auswählen, die Ihrem Faseranschlusstyp entsprechen, oder ein Splice-Tray für Einzel- und Massenfusion verwenden.
F: Was sind die Unterschiede zwischen den Faseranschlüssen?
ST- Verwendet ein Schub- und Dreh-Schließsystem
SC- hat ein geformtes Steckergehäuse mit einem Schub- und Ziehverschlusssystem
6Der Fabrikdienst:
