Produktdetails:
|
| Modellbezeichnung: | 1 × 4 PLC-Fiberoptischer Splitter | Packungsart: | ABS-Modul |
|---|---|---|---|
| Typ der Konfiguration: | 1×4 | Art der Faser: | G652D, G657A1, Faser G657A2 |
| Typ des Steckers: | SC/APC | Input/Output Faser-Durchmesser: | 2.0 mm |
| Längen der Eingangs-/Ausgangsfaser: | 1.5m | Split-Ratio: | 50/50 Spalte (gleichmäßig) |
| Portwellenlänge: | 1260 - 1650nm | Optische Fasermarkierungen: | Eingegebenes - weiß, Ertrag - Graues, weiß, rot, schwarz |
| Hervorheben: | optische Teiler-Kassette PLC 1x4,optisches Sc APC Teiler PLC 1x4,FTTX-System-Faser-optischer Teiler |
||

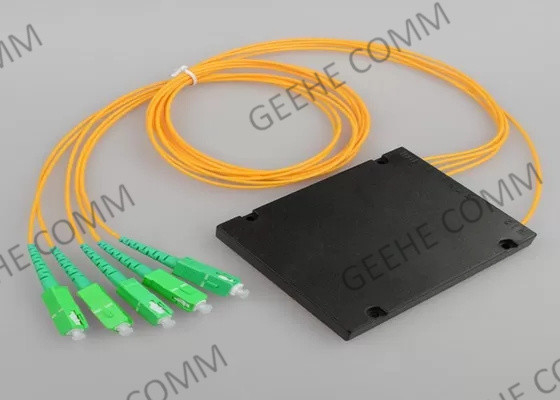

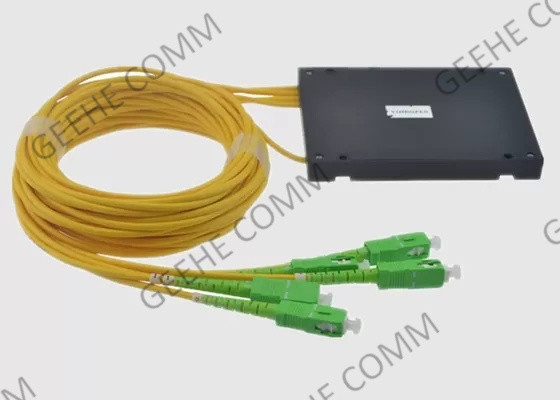

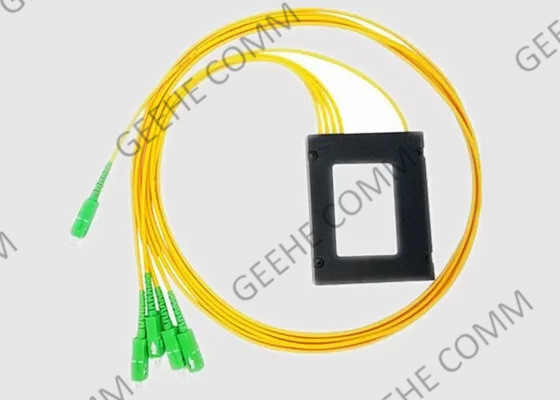

1x4 PLC-Optische Splitter-Kassette SC APC Planar Waveguide Glasfaser-Optische Splitter
Grundlegende Informationen:
1xN und 2XN Planar Lightwave Circuit (PLC) Splitter basieren auf der Plasma Chemical Vapor Deposition (P-CVD) -Technologie und ihrem patentierten Herstellungsprozess, um einen stabilen optischen Charakter zu bieten.1xN und 2XN Splitter verfügen über garantierte Leistungsspezifikationen und hohe Zuverlässigkeit, die die Anforderungen von Telcordia übertreffen und für verschiedene Anwendungen und Märkte geeignet sind.
Der PLC-Splitter wird in FTTX-Entwicklungen, PON-Netzwerken, CATV-Verbindungen und optischer Signalverteilung eingesetzt.Alle Produkte erfüllen die Anforderungen der GR-1209-CORE-2001 und GR-1221-CORE-1999.
PLC-Modul ABS Merkmale und Vorteile:
Anwendung und Norm:
Spezifikation und Parameter
| Parameter | 1x4 | 1x8 | 1x16 | 1x32 | 1x64 | 2x4 | 2x8 | 2x16 | 2x32 | ||
| Betriebswellenlängem) | 1260 bis 1650 | ||||||||||
| Port-Wellenlängenbereich (m) | 1310 ± 20,1490 ± 10 und 1550 ± 20 | ||||||||||
| Einsetzungsverlust@1310nm/1550nm | 7.1 | 10.5 | 13.6 | 16.8 | 20.5 | 7.4 | 10.8 | 14.5 | 17.5 | ||
| Einheitlichkeit(dB) | 0.5 | 0.8 | 1 | 1.2 | 1.8 | 1.2 | 1.5 | 1.8 | 2 | ||
| PDL@ 1310/1550 nm (dB) | ≤ 03 | ||||||||||
| Rücklaufverlust (dB) | ≤ 55 | ||||||||||
| Eingangsleistung(mW) | 250 max | ||||||||||
| Betriebstemperatur(°C) | -40 ~ +85°C | ||||||||||
| Speichertemperatur(°C) | -40 ~ +85°C | ||||||||||
| Art der Faser |
Corning G657A1 |
||||||||||
Abmessungen des ABS-Pakets:
| W × H × L (mm) | Hafen | ||||
| 100x80x10 | 1x4 | 1x8 | 2x4 | 2x8 | |
| 120x80x18 | 1x16 | 1x32 | 2x16 | 2x32 | |
| 140x114x18 | 1x32 | 2x32 | 1x64 | ||
Informationen zur Bestellung:
| PLC- | - Das ist AAA. | - Ich weiß. | CC- | - Das ist... | EE | - Ich weiß nicht. | GG |
| 104=1x4 108=1x8... 164=1x64 204=2x4... 232=2x32 | 2=2,0 mm Jacke 3 = 3,0 mm Jacke |
05=0,5m 10=1,0m 15=1,5m 20=2,5m | 2=2,0 mm Jacke 3 = 3,0 mm Jacke |
05=0,5m 10=1,0m 15=1,5m 20=2,5m | SA=SC/APC SU=SC/UPC LA=LC/APC LC=LC/UPC 00:Kein Steckverbinder | SA=SC/APC SU=SC/UPC LA=LC/APC LC=LC/UPC 00:Kein Steckverbinder | |
| Ausstattung | Art der Eingangsfaser | Eingangsfaserlänge | Ausgangsfaserlänge | Ausgangsfaserlänge | Eintrittsanschluss | Ausgangsanschluss |
2 × 64 ABS-PLC-Splitter-Paket:
Geehe Service:
1) Hohe Umweltstabilität
Niedriger Einsetzverlust, niedriger polarisierungsabhängiger Verlust, niedrige Rückspiegelung und gute Gleichförmigkeit
2) Kompakte Struktur
Kleine Größe, kann es direkt in einer Vielzahl von Transferboxen installiert werden und nur wenig Platz einnehmen
3) Strenge Qualitätskontrolle
Wir garantieren, dass jedes Produkt, das den Kunden in die Hände fällt, strengen Teststandards unterliegt.
4) Fabrikprüfung
Wir kooperieren mit bekannten Marken und japanischen Kunden, mit 15 Jahren Erfahrung in der Fabrikinspektion und sind mit dem gesamten Inspektionsprozess von SGS vertraut
