Produktdetails:
|
| Modellbezeichnung: | Passivoptischer PLC-Splitter | Art der Faser: | G657A ODER G652D |
|---|---|---|---|
| Fasermodus: | INSPEKTION, MILLIMETER | Verteilungskoeffizient: | 1x2, 1x4, 1x8, 1x16, 1x32, 1x64, 2x2, 2x4, 2x8, 2x16, 2x32, 2x36 |
| Betriebswellenlänge: | 1260 bis 1650 Nm | Farbe: | Weiß und bunt |
| Faserlänge: | Kundengebundenes Length1M, 1.5M, 2M, 2.5M, Gewohnheit | Anschluss: | LC/UPC |
| Wellenlänge: | 1310-1550nm | Paket: | Stahlrohr, ABS Blackbox |
| Hervorheben: | 2x4 Blockless optischer PLC-Teiler,FTTH-passives optischer PLC-Teiler,niedrige Einfügungsdämpfung optischer PLC-Teiler |
||

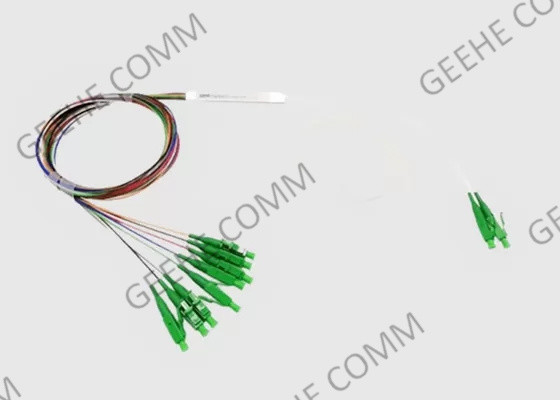

FTTH-Einsatzverlust 2x4 Blockloser passiver optischer PLC-Splitter
Grundlegende Informationen über den optischen Splitter:
Planar optischer Splitter (PLC) sind passive Glasfaser-Komponenten, die für die Leistungspaltung des eingegangenen optischen Signals sorgen.Stromspalt-ChipAlle drei Teile müssen mit sehr hoher Genauigkeit zusammengebaut werden, um die bestmöglichen Übertragungsparameter zu gewährleisten:ein geringer Einsetzverlust pro Kanal (minimale IL-Verzögerung gegenüber den theoretischen Werten), hoher Gewinnverlust,hohe Einheitlichkeit der Übertragungsparameter für alle Kanäle im Wellenlängenbereich von 1260 bis 1650 nm (entsprechend sind die Übertragungsparameter unabhängig von der Wellenlänge vorgesehen), für Temperaturen von -40 °C bis +85 °C und für alle Polarisierungszustände des übertragenen optischen Signals.
Optische Splitter Optische Splitter sind für den Übergang von optischen Signalen zu mehr Abonnenten notwendig.Die häufigsten Splitter sind PLC (Splitter, die auf einem Wafer geätzt sind) und Fused (spliced fibers)Optische Splitter teilen ein Signal symmetrisch und werden häufig in FTTx- und PON-Netzwerken verwendet.
Funktionen und Vorteile des optischen Splitters:
Anwendung und Norm:
Spezifikation und Parameter
| Parameter | 1x4 | 1x8 | 1x16 | 1x32 | 1x64 | 2x4 | 2x8 | 2x16 | 2x32 | ||
| Betriebswellenlängem) | 1260 bis 1650 | ||||||||||
| Port-Wellenlängenbereich (m) | 1310 ± 20,1490 ± 10 und 1550 ± 20 | ||||||||||
| Einsetzungsverlust@1310nm/1550nm | 7.1 | 10.5 | 13.6 | 16.8 | 20.5 | 7.4 | 10.8 | 14.5 | 17.5 | ||
| Einheitlichkeit(dB) | 0.5 | 0.8 | 1 | 1.2 | 1.8 | 1.2 | 1.5 | 1.8 | 2 | ||
| PDL@ 1310/1550 nm (dB) | ≤ 03 | ||||||||||
| Rücklaufverlust (dB) | ≤ 55 | ||||||||||
| Eingangsleistung(mW) | 250 max | ||||||||||
| Betriebstemperatur(°C) | -40 ~ +85°C | ||||||||||
| Speichertemperatur(°C) | -40 ~ +85°C | ||||||||||
| Art der Faser | Corning G657A1 | ||||||||||
Optische Splitter-Packungsgrößen:
| WxHxD(mm) | Hafen | ||||
| 60x4x4 | 1x4 | 1x8 | 2x4 | 2x8 | |
| 60x12x4 | 1x16 | 2x16 | |||
| 80x12x6 | 1x32 | 2x32 | |||
| 100x40x6 | 1x64 | ||||
Informationen zur Bestellung:
| PLC | Der Wert des Zinses | B | CC | D | EE | FF | GG |
| 104=1x4 108=1x8... 164=1x64 204=2x4... 232=2x32 | 1=900 μm lose | 05=0,5m 10=1,0m 15=1,5m 20=2,5m | 1=900 μm lose | 05=0,5m 10=1,0m 15=1,5m 20=2,5m | SA=SC/APC SU=SC/UPC LA=LC/APC LC=LC/UPC 00:Kein Steckverbinder | SA=SC/APC SU=SC/UPC LA=LC/APC LC=LC/UPC 00:Kein Steckverbinder | |
| Ausstattung | Art der Eingangsfaser | Eingangsfaserlänge | Ausgangsfaserlänge | Ausgangsfaser | Eingabeanschluss | Ausgangsanschluss |
Optische Splitter Versand:
Bitte beachten Sie, dass es für einige Produkte Einschränkungen gibt und einige Produkte nicht an internationale Destinationen versendet werden können.
Wenn Sie eine Bestellung aufgeben, schätzen wir Liefer- und Liefertermine für Sie anhand der Verfügbarkeit Ihrer Artikel und der von Ihnen gewählten Versandoptionen ab.Abhängig von dem von Ihnen gewählten Versanddienstleister.
Bitte beachten Sie auch, dass die Versandkosten für viele Artikel, die wir verkaufen, auf Gewicht basieren. Das Gewicht eines solchen Artikels kann auf der Detailseite gefunden werden. Um die Richtlinien der Versandunternehmen zu reflektieren, die wir verwenden,Alle Gewichte werden auf das nächste volle Pfund gerundet.
Geehe Fabrik Optik Splitter Produktionslinie:
