Produktdetails:
|
| Vorbildliches Name: | Hafen der Schalttafeln 24 aus optischen Fasern | Struktur: | Kaltgewalzter Stahl |
|---|---|---|---|
| No.of-Adapter/-hafen: | 24 | Adapter-Art: | Sc-Duplex (Blau) |
| Höhe: | 1U, 2U, 3U, 4U, 8U | Häfen: | 6, 12, 24, 48, 72,96, 144 |
| Befestigung des Einstellbereichs: | 50mm | Material der Platte: | 1.5mm SPCC (schwarze Beschichtung) |
| Materielle Beschichtung: | Pulver-Beschichtung | Maße 1U (Hxwxd): | 483×44×230mm |
| Spleiß-Kapazität: | 24 Fasern | RoHS-Befolgungs-Status: | Konform |
| Hervorheben: | Hafen der Faser-Optikschalttafel-24,19" Gestell angebrachte Faser-Schalttafel,Faser-Schalttafel Inspektions-Duplexadapter |
||

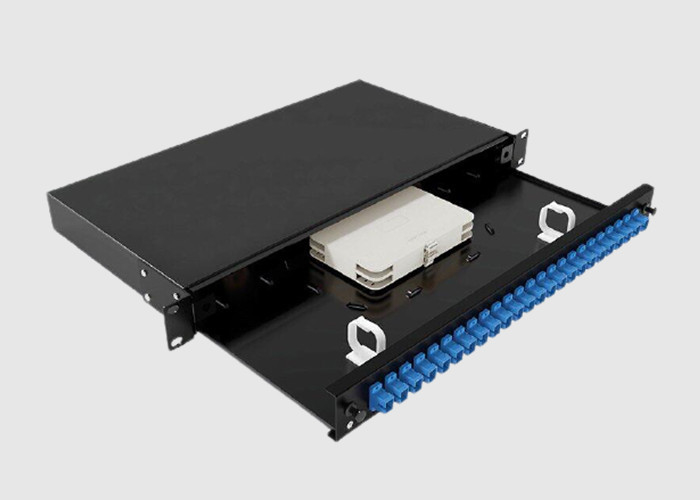

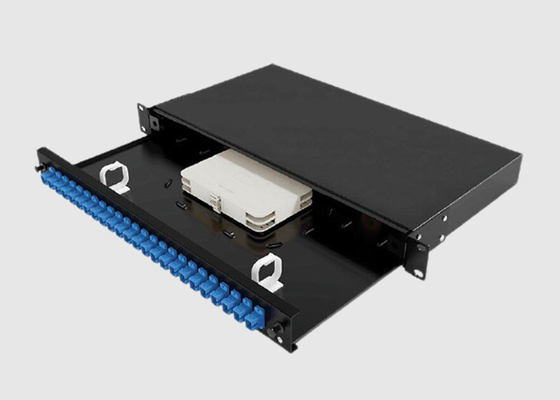

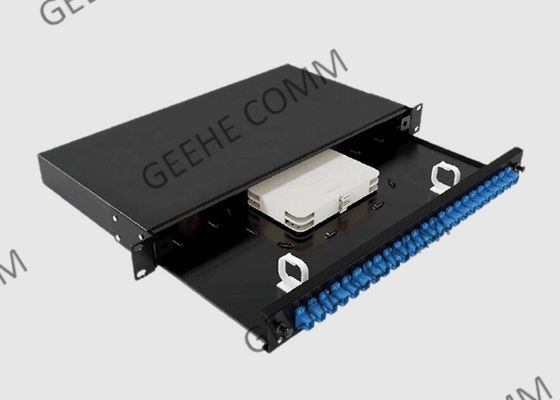

19" Gestell angebrachte Schalttafeln aus optischen Fasern 24 Hafen Inspektions-Duplex-Adapter
Basisdaten:
19" Gestellberg-Faserschalttafeln sind mit St.-, Sc-, LC- oder FC-Adapterarten entweder oder Monomode--Versionen in den in mehreren Betriebsarten verfügbar.
Entworfen für den Schutz und das Ausbessern von ankommenden Faserkabeln für die Umlenkung zu anderen Bereichen und Verbindung zur Netzwerkausrüstung innerhalb des Kommunikationskabinetts.
Die gleitende Behältereigenschaft bedeutet, dass die Platte muss nicht vom Gestell während der Konfiguration entfernt werden, da der Behälter in einem 45-Grad-Winkel geregelt werden kann und eine stabile Plattform, für Leichtigkeit der Installation geben.
Die Platten sind 1U als Standard, mit integrierten Positionen der Stärkemitgliedsbindung und geliefert mit dem Ausrüstungseinschließen des Fasermanagements (FOM), Spleißhalter, Clipn und den Kabelmuffen.
Faser-Schalttafeln 24 Port-Benefit&-Eigenschaft:
1) Schieben der Schalttafel für einfache Überarbeitung und Wartung
2) Vorderteil ausgerüstet mit Sc, LC, FC, Adapter
3) Verbindungspunkt, zum der Faserkassette zu reparieren
4) walzte bauliche Stahlstruktur kalt
5) örtlich festgelegter Spleißbehälter
Anwendung Hafen der Faser-Schalttafeln 24:
1) Telekommunikationsnetze
2) FTTH
3) LAN, WAN, CATV-netoworks
4) aktive Gerätbeendigung
5) CCTV
6) IPTV
Specificaiton&Technology-Parameter:
| Parameter | 1x4 | 1x8 | 1x16 | 1x32 | 1x64 | 2x4 | 2x8 | 2x16 | 2x32 | ||
| Funktionierende Wellenlänge (Nanometer) | SDWC: 1310&1550; STWC: 1310,1490 &1550 | ||||||||||
| Portwellenlängenbereich (Nanometer) | 1310 ±40,1490 ±10 und 1550 ±40 | ||||||||||
| Einfügungsdämpfung @1310nm/1550nm | 7,1 | 10,5 | 13,6 | 16,8 | 20,5 | 7,4 | 10,8 | 14,5 | 17,5 | ||
| Einheitlichkeit (DB) | 0,6 | 1 | 1,6 | 2 | 1,8 | 0,8 | 1,2 | 1,8 | 2,2 | ||
| PDL@ 1310/1550 Nanometer (DB) | ≤0.3 | ||||||||||
| Eingangsleistung (mW) | 250max | ||||||||||
| Betriebstemperatur (℃) | -40~+85℃ | ||||||||||
| Lagertemperatur (℃) | -40~+85℃ | ||||||||||
| Faser-Art | Corning G657A1, 900μm, 2mm, 3mm loses Rohr | ||||||||||
| Maße (L×W×H) (Millimeter) | 100×80×10,141×115×18, auf Anfrage | ||||||||||
* das exklusive Verbindungsstück der oben genannten Spezifikation
19 Zoll-Gestell-Spezifikation:
| 19 Zoll-Gestell | LGX | ||||||||||
| Konfiguration | 1U | 2U | 1U | 2U | |||||||
| Verpackende Maße (Millimeter) | 482.6×278×44 | 482.6×278×88 | 129×125×29 | 129×125×58 | |||||||
| Installations-Maße (Millimeter) | 462.7×11.0 (4-Φ6) | 462.7×27.5 (6-Φ6) | 118(2-Φ6) | 118×29.2(2-Φ7) | |||||||
Einrichtungs-Informationen:
| WBC- | X | X2- | 35- | XX | X | XX | XX | X | ||
| P: Prämie : Grad A X: Folgen Sie den Anforderungen des Kunden |
13:1x3 14:1X4 … 232:2 X32 |
35:1310/1550nm | 01: 01:99 02: 02:98 ...... 50: 50:50 |
1:1 m x: Folgen Sie den Anforderungen des Kunden |
25:250μM Fiber 09:900μM Loose Fiber |
Sc: SC/UPC SA: SC/APC 00: schließen Sie nicht an |
D: D 1U: J1 2U: J2 |
|||
| Grad | Anschlussnummer | Operations-Wellenlänge | Kopplungsverhältnis | Faser-Länge | Faser-Art | Verbindungsstück-Art | Maß | |||
Service Wuhans Geehe:
1) Hohe Klimastabilität
Niedrige Einfügungsdämpfung, abhängiger Verlust der niedrigen Polarisation, niedrige hintere Reflexion und gute Einheitlichkeit
2) Kompaktbauweise
Klein, kann es in eine Vielzahl des Zwischengetriebes direkt installiert sein und wenig Raum gerade aufnehmen
3) Strenge Qualitätskontrolle
Wir garantieren, dass jedes Produkt zu den Händen von Kunden abhängig von zwingenden Prüfnormen ist
4) Hochwertiges Walzdraht
Ausgezeichneter PVC-Draht, gute Stärke und Hartnäckigkeit, lange Lebensdauer
