Produktdetails:
|
| Modellbezeichnung: | 19 Zoll 1U Rack Mount Patch Panel | Struktur: | Kaltgewalztes Stahl |
|---|---|---|---|
| Nummer des Adapters/Portes: | 24 | Typ des Adapters: | SC Duplex (blau) |
| Höhe: | 1U, 2U, 3U, 4U, 8U | Häfen: | 6, 12, 24, 48, 72,96, 144 |
| Montagebereich: | 50 mm | Material der Platte: | 1.5mm SPCC (schwarze Beschichtung) |
| Materialbeschichtung: | Pulverbeschichtung | 1U Abmessungen (Hxwxd): | 483 (H) × 44 (H) × 380mm ((W)) |
| Spleißkapazität: | 24 Fasern | Stand der RoHS-Konformität: | Konformität |
| Hervorheben: | Simplexgestell-Berg-Schalttafel,Sc-Adapter-Gestell-Berg-Schalttafel,Schalttafel Millimeters 1U |
||

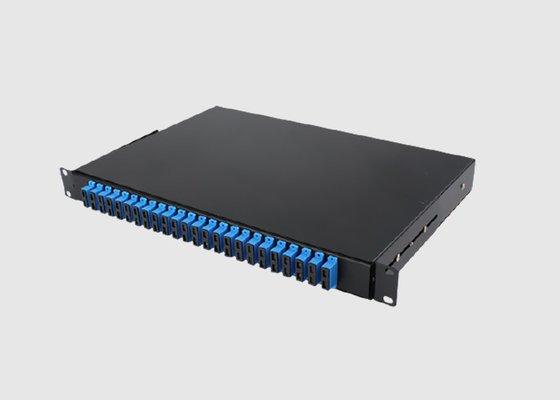

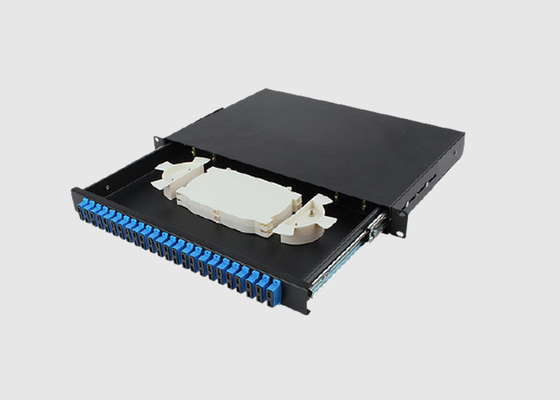

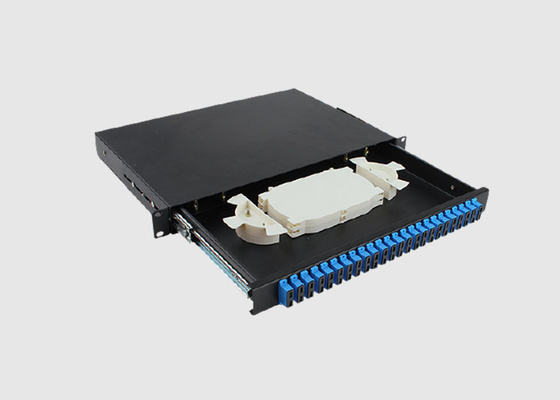

19 Zoll 1U Rack Mount Patch Panel 24 Port MM Simplex SC/PC Adapter
Grundinformationen:
Wandmontierte Glasfaser-Verteileinheit zur Unterstützung von Patching und Spleißen in einer Einheit. Das Gehäuse verfügt über 2 Adapterpanel-Positionen, die eine Vielzahl von Glasfaser-Abschlusssteckertypen ermöglichen. Zwei Fächer trennen die Netzwerkabschlüsse von den Verteilerabschlüssen, und die Einheit hat eine einzelne Außentür mit optionalem Schlüsselschloss.
Bietet Platz für bis zu 24 Glasfaseranschlüsse, ist einfach zu installieren und zu warten, diese Patchpanel-Wandhalterungen sind ein Kinderspiel, wenn es um die Entscheidung für Patchpanels geht.
Glasfaser-Patchpanels 24 Port Vorteil&Funktion:
Glasfaser-Patchpanels 24 Port Anwendung:
1) Telekommunikationsnetze
2) FTTH
3) LAN-, WAN-, CATV-Netzwerke
4) Aktive Geräteabschaltung
5) CCTV
6) IPTV
Spezifikation&Technische Parameter :
| Parameter | 1x4 | 1x8 | 1x16 | 1x32 | 1x64 | 2x4 | 2x8 | 2x16 | 2x32 | ||
| Betriebswellenlänge(nm) | SDWC:1310&1550；STWC:1310,1490&1550 | ||||||||||
| Port-Wellenlängenbereich(nm) | 1310 ±40,1490 ±10 und 1550 ±40 | ||||||||||
| Einfügedämpfung @1310nm/1550nm | 7.1 | 10.5 | 13.6 | 16.8 | 20.5 | 7.4 | 10.8 | 14.5 | 17.5 | ||
| Gleichmäßigkeit (dB) | 0.6 | 1 | 1.6 | 2 | 1.8 | 0.8 | 1.2 | 1.8 | 2.2 | ||
| PDL@ 1310/1550 nm (dB) | ≤0.3 | ||||||||||
| Eingangsleistung (mW) | 250max | ||||||||||
| Betriebstemperatur (℃) | -40~+85℃ | ||||||||||
| Lagertemperatur (℃) | -40~+85℃ | ||||||||||
| Fasertyp | Corning G657A1, 900μm, 2mm, 3mm Loose Tube | ||||||||||
| Abmessungen(L×B×H) (mm) | 100×80×10,141×115×18,Auf Anfrage | ||||||||||
* Die obige Spezifikation exklusive Stecker
19 Zoll Rack Spezifikation:
| 19 Zoll Rack | LGX | ||||||||||
| Konfiguration | 1U | 2U | 1U | 2U | |||||||
| Verpackungsabmessungen(mm) | 482.6×278×44 | 482.6×278×88 | 129×125×29 | 129×125×58 | |||||||
| Installationsabmessungen (mm) | 462.7×11.0(4-Φ6) | 462.7×27.5(6-Φ6) | 118(2-Φ6) | 118×29.2(2-Φ7) | |||||||
Bestellinformationen:
| WBC- | X- | X2- | 35- | XX- | X- | XX- | XX- | X | ||
| P: Premium A: Klasse A X: Entsprechend den Anforderungen des Kunden |
13:1x3 14:1X4 … 232:2 X32 |
35:1310/1550nm | 01: 01:99 02: 02:98 …… 50: 50:50 |
1:1 m x:Entsprechend den Anforderungen des Kunden |
25:250μM Faser 09:900μM Lose Faser |
SC: SC/UPC SA: SC/APC 00:kein Anschluss |
D:D 1U: J1 2U: J2 |
|||
| Klasse | Portnummer | Betriebswellenlänge | Kopplungsverhältnis | Faserlänge | Fasertyp | Steckertyp | Abmessung | |||
Wuhan Geehe Service:
1) Hohe Umweltstabilität
Geringe Einfügedämpfung, geringe polarisationsabhängige Dämpfung, geringe Rückreflexion und gute Gleichmäßigkeit
2) Kompakte Struktur
Kleine Größe, kann direkt in einer Vielzahl von Transferboxen installiert werden und nimmt nur wenig Platz ein
3) Strenge Qualitätskontrolle
Wir garantieren, dass jedes Produkt, das in die Hände der Kunden gelangt, strengen Teststandards unterliegt
4) Hochwertiger Drahtstab
Ausgezeichneter PVC-Draht, gute Festigkeit und Zähigkeit, lange Lebensdauer
