Produktdetails:
|
| Modellbezeichnung: | OM1 PVC 2,0 mm Glasfaserkabel | Glasfaserverbindung: | SC bis ST |
|---|---|---|---|
| Faser-Kern: | Mehrfachmodus | Farbe: | Orange, maßgeschneidert. |
| Kabeldurchmesser: | 0.9mm, 1.8mm, 2.0mm, 3.0mm | Jacketing: | PVC |
| Typ des Steckers: | Zweifachhaus | Länge (Meter): | 10M |
| Hervorheben: | Faser-Optikflecken-Kabel PVC-OM1,Multimodefaser-Optikflecken-Kabel,RoHS-Duplex-Faser-Optikverbindungskabel |
||

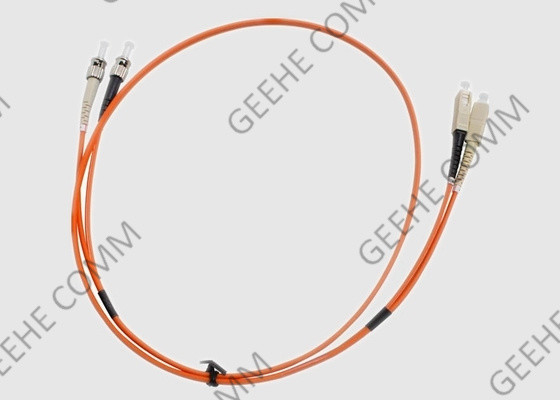

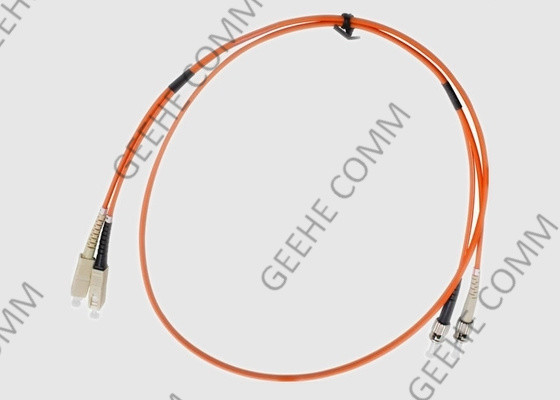

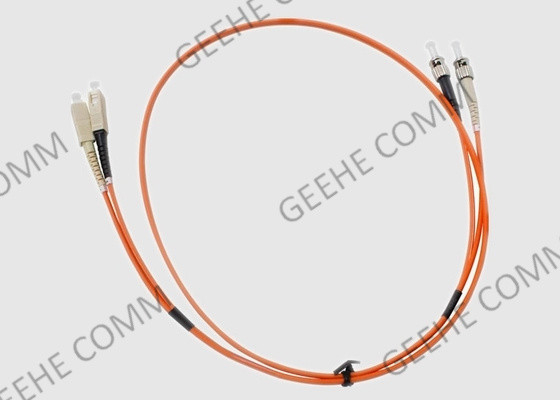

SC bis ST Duplex Multi-Mode OM1 PVC 2,0 mm Glasfaserkabel
1- Grundlegende Einführung:
Multimode-Patchkabel verwendet 62,5/125μm Glasfaserkabel mit doppelten SC-Anschlüssen an einem Ende und doppelten ST-Anschlüssen am anderen Ende.SC sind quadratische Push-Pull-Anschlüsse und werden mit Geräten wie Faser-Patch-Panels verwendet, Medienumwandler usw. ST-Anschlüsse haben Metallfässer, die sich an oder an einem ST-Empfänger drehen, auch als "Bayonet" bekannt.
Der Polstypen ist PC (Physical Contact) für hervorragende Berührung und Leistung.
2. Vorteile und Eigenschaften von Patch Cord:
3. Anwendungen für Glasfaserpatchkabel:
Glasfaserkommunikation, Video, LAN und CATV-Systeme
Optisches Zugangsnetz
Datenübertragung per Glasfaser
Datenzentren
Lokalnetz
Prüfgeräte
4. Spezifikation und Technologieparameter
| Parameter | Wert | ||||
| Typ des Steckers | LC/UPC,LC/UPC | ||||
| Zentrumwellenlänge(m) | 1310 oder 1550 | ||||
| Max.Einsatzverlust(dB) | 0.3 | ||||
| Min. Aussterbungsquote(dB) | 23 | ||||
| Min.Rückkehrverlust(UPC-Kennzeichnung)(dB) | 55 | ||||
| Min.Rückkehrverlust(APC)(dB) | 65 | ||||
| Schlüsselorientierung | langsame Achse | ||||
| Ausrichtung der Achse(Die | ±3 | ||||
| Betriebstemperatur°C) | -20 ~ +70 | ||||
| Aufbewahrungstemperatur°C) | -40 ~ +85 | ||||
| Fiberart | Weichweizen | ||||
* Für Geräte mit Steckverbinder ist IL 0,3 dB höher, RL 5 dB niedriger, ER 2 dB niedriger.
* Der Standard-Anschluss ist auf die langsame Achse ausgerichtet.
5.SC Verbindungsspezifikation und Technologieparameter:
| Parameter | Einheit | Index | |||
| Typ der Endfläche | PC | UPC-Kennzeichnung | APC | ||
| Die | dB | SM: ≤ 0.3,MM ≤ 0.1 | |||
| Wiederholbarkeit | dB | ≤ 01 | |||
| Austauschbarkeit | dB | ≤ 02 | |||
| RL | S.M. | dB | ≥ 50 | ≥ 55 Jahre | ≥ 65 Jahre |
| MM | dB | ≥ 36(Ohne APC-Anschluss) | |||
| Zeit der Paarung | >1000 | ||||
| Betriebstemperatur | °C | -40 ~ +80 | |||
6Wie wählen Sie Faser-Pflasterkabel aus?
1) Modus des Glasfaserkabel: Einzelmodus oder Multimodus
Der Modus der Faser-Patch-Kabel zeigt an, wie Lichtstrahlen innerhalb der Faser reisen.
2) Anzahl der Faserstränge: Simplex oder Duplex
Nach der Anzahl der Faserstränge gibt es Simplex- und Duplex-Faser-Pflasterleiter.Ein einfaches Faserpatchkabel enthält einen einzigen Faserstrang mit einem einfachen Stecker an jedem EndeEs kann mit zwei BiDi-Transceivermodulen mit einem Port verknüpft werden.Das Duplexfaserpatchkabel besteht aus zwei Strängen aus Glas oder Kunststoff mit einem Duplexanschluss (oder als zwei Simplexanschlüsse betrachtet)Es ist häufig mit gängigen Transceivern oder Dual-Fiber-BiDi-Transceivern verbunden.
3) Wählen Sie die richtige Art von Kabelmantel (PVC/LSZH/OFNP/Pantser)
Normalerweise gibt es drei Arten von Kabelschläufern: Polyvinylchlorid (PVC), Low Smoke Zero Halogen (LSZH) und Optical Fiber Nonconductive Plenum (OFNP).Sie können sehen, es Funktionen in der Abbildung unten und wählen Sie die richtige für Ihr Netzwerk.
4) Wählen Sie den richtigen Verbindungspolstertyp (UPC/APC)
Da der Verlust des APC-Anschlusses geringer ist als der der UPC-Anschlüsse, ist in der Regel die optische Leistung der APC-Anschlüsse besser als die der UPC-Anschlüsse.die APC-Anschlüsse werden in Anwendungen wie FTTx weit verbreitet, passives optisches Netzwerk (PON) und Wellenlänge-Division-Multiplexing (WDM), die empfindlicher auf Rückgabeverluste reagieren.Also sollten Sie die Vor- und Nachteile abwägen.Bei Anwendungen, die eine hochpräzise Glasfasersignalisierung erfordern, sollte APC die erste Überlegung sein, aber weniger empfindliche digitale Systeme werden bei Verwendung von UPC ebenso gut funktionieren.Anschlussfarbe des APC-Patchkabel ist grün, und von UPC Patch Kabel ist blau.
