Produktdetails:
|
| Vorbildliches Name: | Faseroptikschalttafel | Struktur: | 19" Gestell angebracht |
|---|---|---|---|
| Gestell-Material: | Kaltgewalzter Stahl, AL | Gestell-Farbe: | schwarz, weiß, grau |
| Höhe: | 1U, 2U, 3U, 4U, 8U | Hafen: | 6, 12, 24, 48, 72, 96, 144 |
| Verbindungsstück: | ST. SC-LC FC | Stärke: | 0.8mm, 1.0mm, 1.2mm |
| Maße (L×W×H) Millimeter: | 1×32:141×115×18 | Eigenschaft: | Wasserdichtes staubdichtes |
| Hervorheben: | 24 Kern fc Faserschalttafel,Optikschalttafel der Faser-3U,fc 3U Faserschalttafel |
||

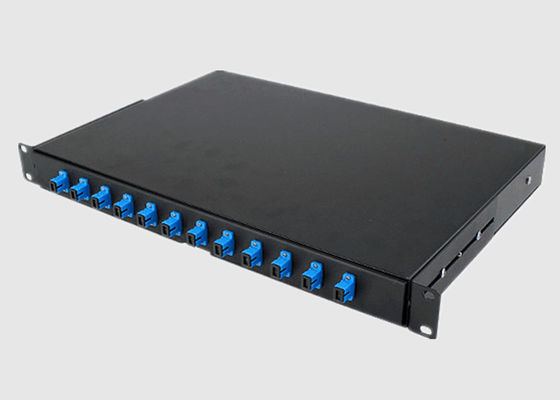

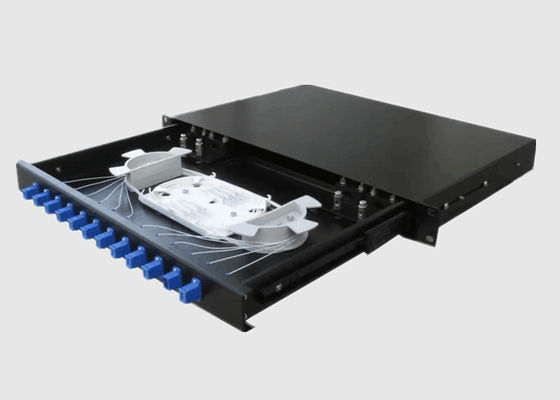

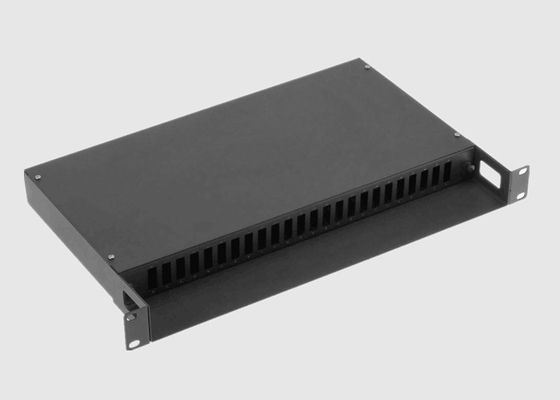

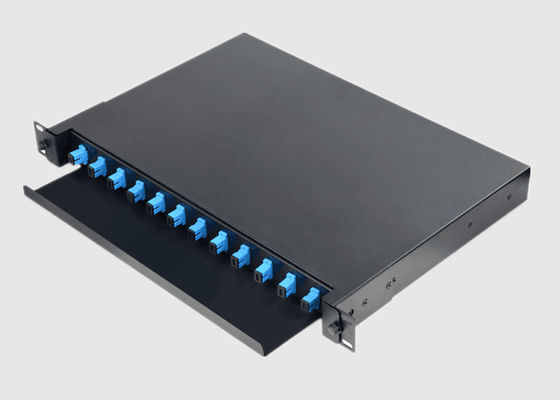

12-24 Gestell-Berg-verstärkende Beendigungs-Kasten-Faser-Optikschalttafel des Kern-SC/FC/ST/LC ODF
Schneller Überblick:
Kassette 1.MTP/MPO kann geladener Viererkabeladapter 6pcs LC u. Adapter 2pcs MTP/MPO, max. 24fibers sein.
Kassette 2.MTP/MPO mit dem materiellen Klarsichtdeckel des PC, auch einfach zu beobachten und Wartung
3. bis 288 Faser LC-Häfen in 3U
4.Flexibility, zum von Einbauplatten mit Kassetten in der Schalttafel zu mischen
5.Flat Front Panel für optimale Kabelführung
zugängliche MPO/MTP Häfen 6.Easily für Verbindung zum Stamm-Kabel
7.Compliant zu IEC-61754-7, zu EIA/TIA-604-5 u. zu RoHS
8. Fabrik beendet und geprüft
Benefit&-Eigenschaft:
Anschlussbezeichnung mit der klaren sichtbaren Kennzeichnung
Überlegenes Kabelmanagement und -zugang
Installation mit Werkzeug-losen entfernbaren Fächern und leichten Wohnungen
Vor-Ausdruckinstallation mit einfachen örtlich festgelegten Regalen und Kassetten
Hintere Metalltür geregelt, durch das Rotieren der Schnalle, einfach, Kabel zu öffnen und zu handhaben
Geräumiger Raum stellen Faserbiegungsverhältnis sicher
Anwendung:
TelekommunikationsTeilnehmerschleife
Faser zum Haus (FTTH)
LAN/WAN
CATV
Optikkommunikationssystem
Specificaiton&Technology-Parameter:
| Parameter | 1x4 | 1x8 | 1x16 | 1x32 | 1x64 | 2x4 | 2x8 | 2x16 | 2x32 | ||
| Funktionierende Wellenlänge (Nanometer) | SDWC: 1310&1550; STWC: 1310,1490 &1550 | ||||||||||
| Portwellenlängenbereich (Nanometer) | 1310 ±40,1490 ±10 und 1550 ±40 | ||||||||||
| Einfügungsdämpfung @1310nm/1550nm | 7,1 | 10,5 | 13,6 | 16,8 | 20,5 | 7,4 | 10,8 | 14,5 | 17,5 | ||
| Einheitlichkeit (DB) | 0,6 | 1 | 1,6 | 2 | 1,8 | 0,8 | 1,2 | 1,8 | 2,2 | ||
| PDL@ 1310/1550 Nanometer (DB) | ≤0.3 | ||||||||||
| Eingangsleistung (mW) | 250max | ||||||||||
| Betriebstemperatur (℃) | -40~+85℃ | ||||||||||
| Lagertemperatur (℃) | -40~+85℃ | ||||||||||
| Faser-Art | Corning G657A1, 900μm, 2mm, 3mm loses Rohr | ||||||||||
| Maße (L×W×H) (Millimeter) | 100×80×10,141×115×18, auf Anfrage | ||||||||||
* das exklusive Verbindungsstück der oben genannten Spezifikation
19 Zoll-Gestell-Spezifikation:
| 19 Zoll-Gestell | LGX | ||||||||||
| Konfiguration | 1U | 2U | 1U | 2U | |||||||
| Verpackende Maße (Millimeter) | 482.6×278×44 | 482.6×278×88 | 129×125×29 | 129×125×58 | |||||||
| Installations-Maße (Millimeter) | 462.7×11.0 (4-Φ6) | 462.7×27.5 (6-Φ6) | 118(2-Φ6) | 118×29.2(2-Φ7) | |||||||
Einrichtungs-Informationen:
| WBC- | X | X2- | 35- | XX | X | XX | XX | X | ||
| P: Prämie : Grad A X: Folgen Sie den Anforderungen des Kunden |
13:1x3 14:1X4 … 232:2 X32 |
35:1310/1550nm | 01: 01:99 02: 02:98 ...... 50: 50:50 |
1:1 m x: Folgen Sie den Anforderungen des Kunden |
25:250μM Fiber 09:900μM Loose Fiber |
Sc: SC/UPC SA: SC/APC 00: schließen Sie nicht an |
D: D 1U: J1 2U: J2 |
|||
| Grad | Anschlussnummer | Operations-Wellenlänge | Kopplungsverhältnis | Faser-Länge | Faser-Art | Verbindungsstück-Art | Maß | |||
In Verbindung stehend mit HD-Faser-Schalttafel:
