Produktdetails:
|
| Modellbezeichnung: | Lichtwellenleiter LC zu LC-Verbindungsstück | Art der Faser: | SM9/125 G.652D |
|---|---|---|---|
| Kabeldurchmesser: | 10,8 mm | Typ des Steckers: | LC zu UPC |
| Faser-Jacke: | LSZH | Ferrule Endfläche: | Zinssatz |
| Kabelkern: | Einfach | Stirnfläche-Art: | PC, UPC, APC |
| Kabellänge: | 2 m | Verstopfen Sie herein und heraus: | 500mal |
| Hervorheben: | 1.8mm Faser-Optikverbindungskabel,1.8mm lc zum lc-Faserfleckenkabel,LSZH lc zum lc-Faserfleckenkabel |
||

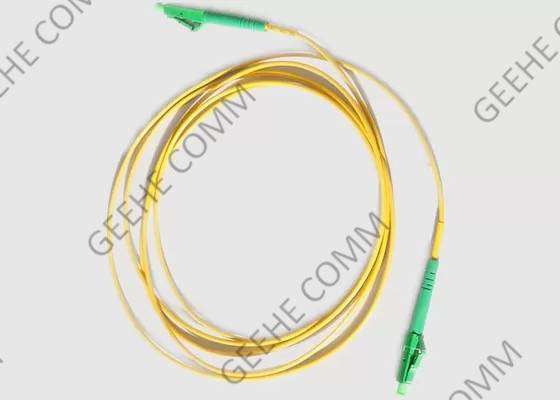

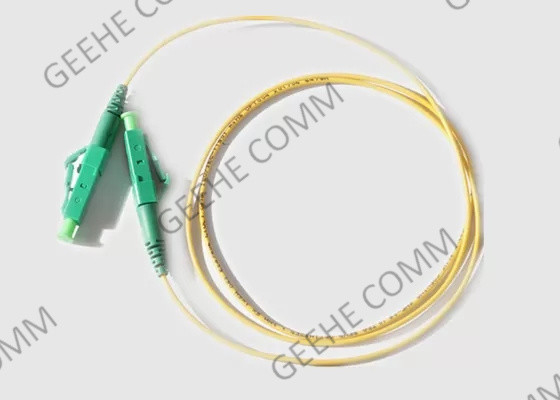

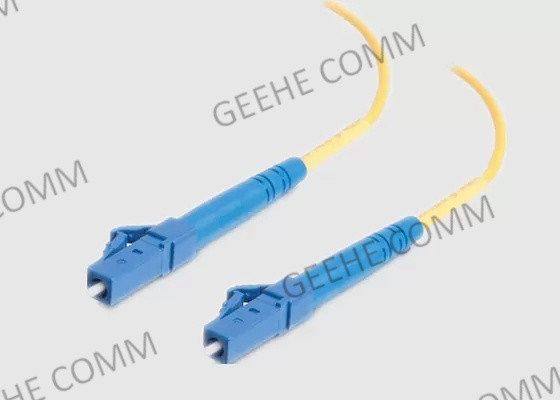

Low Insertion Single-Mode Simplex 1,8 mm Glasfaserkabel LC zu LC-Anschluss
Grundlegende Einführung:
Das LC Apc-Faser-Patch-Kabel ist gut in Bezug auf Wiederholbarkeit und Austauschbarkeit sowie 100% Insertion, Return Loss, Endface und Interferenzprüfung.
Optische Fasern sind empfindlich auf Spannungen, besonders auf Biegebelastungen.Licht im äußeren Teil des Kerns wird nicht mehr in die Faser geleitet werden Kern eine höhere Verlust am gestressten Abschnitt der Faser zu schaffenGeehe's biegeunempfindliche Faser-Patch-Kabel (BIFPC) sind mit Corning konstruiert, um so viele Biegeverluste wie möglich zu verhindern.
Die Kabel sind mit LC-Anschlüssen in verschiedenen Polierungen und Standardlängen von bis zu 30 Metern erhältlich.
Vorteile und Merkmale des Glasfaserpatchkabels:
Anwendungen für Glasfaserpatchkabel:
Verwendung zur Übertragung von Signalen in LANs, SANs und Hochgeschwindigkeitsparallelen Interconnects für Head-Ends, Zentrale und Rechenzentren
Verwendung mit vertikal-kavität-oberflächenemittierendem Laser (VCSEL) oder LED-Laserlichtquellen in einem LAN-Netzwerk
Hinzufügen von Rückwärts- und Vorwärtskompatibilität zu einem Hochgeschwindigkeitsdatennetzwerk
Spezifikation und Technologieparameter
| Parameter | Wert | ||||
| Typ des Steckers | LC/UPC,LC/UPC | ||||
| Zentrumwellenlänge(m) | 1310 oder 1550 | ||||
| Max.Einsatzverlust(dB) | 0.3 | ||||
| Min. Aussterbungsquote(dB) | 23 | ||||
| Min.Rückkehrverlust(UPC-Kennzeichnung)(dB) | 50 | ||||
| Min.Rückkehrverlust(APC)(dB) | 60 | ||||
| Schlüsselorientierung | langsame Achse | ||||
| Ausrichtung der Achse(Die | ±3 | ||||
| Betriebstemperatur°C) | -20 ~ +70 | ||||
| Aufbewahrungstemperatur°C) | -40 ~ +85 | ||||
| Fiberart | PM-Pandafasern | ||||
* Für Geräte mit Steckverbinder ist IL 0,3 dB höher, RL 5 dB niedriger, ER 2 dB niedriger.
* Der Standard-Anschluss ist auf die langsame Achse ausgerichtet.

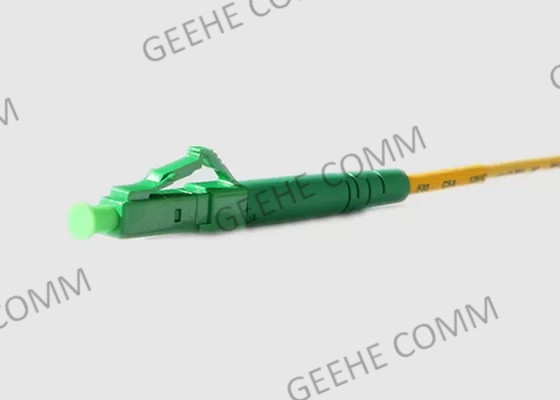

LC-Anschlussspezifikation und Technologieparameter:
| Parameter | Einheit | Index | |||
| Typ der Endfläche | PC | UPC-Kennzeichnung | APC | ||
| Die | dB | SM: ≤ 0.3".MM ≤ 0.1 | |||
| Wiederholbarkeit | dB | ≤ 01 | |||
| Austauschbarkeit | dB | ≤ 02 | |||
| RL | S.M. | dB | ≥ 50 | ≥ 50 | ≥ 50 |
| MM | dB | ≥ 36(Ohne APC-Anschluss) | |||
| Zeit der Paarung | >1000 | ||||
| Betriebstemperatur | °C | -40 ~ +80 | |||
Informationen zur Bestellung von LC-Pflasterleinen:
| OFC | - X. | - XX | - XX | - XX | - X. | - X. |
| S: Simplex D: Duplex |
Die in Artikel 1 Buchstabe b genannten Angaben werden in Anhang I der Verordnung (EU) Nr. 182/2011 aufgeführt. | Die in Artikel 1 Buchstabe b genannten Angaben werden in Anhang I der Verordnung (EU) Nr. 182/2011 aufgeführt. | 09:0.9mm 20:2.0mm 30:3.0 mm | 0:G652D 1:G657A 2:50/125 3:62.5/125 4:andere | 0.5:0.5m 1.0:1.5m 10:10.0m |
|
| Fasermodus | Typ des Steckers | Typ des Steckers | Kabeldurchmesser | Typ der Flansche | Faserlänge |
* EX:OFC-D-LA-LA-09-1-1.0
