Produktdetails:
|
| Modellbezeichnung: | Fiberoptische Patch Cord FC bis ST | Gehäusematerial: | LSZH-PVC |
|---|---|---|---|
| Kabellänge: | 1m oder nach Maß | Anzahl der Fasern: | Einfach-Duplex |
| Dehnfestigkeit (N): | ≥55 | Kabeldurchmesser: | 0.9mm, 2mm oder 3mm |
| Anschluss: | FC, SC, LC, ST, MTRJ, MU, E2000, MPO, DIN, D4, SMA | Material der Jacke: | PVC, Aufbruch (OFNR), Plenum (OFNP), LSZH |
| Farbe der Jacke: | orange | Service: | OEM und ODM |
| Proben: | frei | ||
| Hervorheben: | 1m Multimodefaser-Optikverbindungskabel,1m Verbindungskabel Faser om3,1m 0.9mm St. zum fc Faser-Fleckenkabel |
||

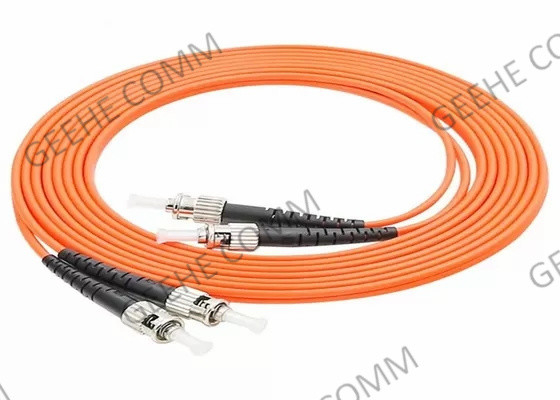

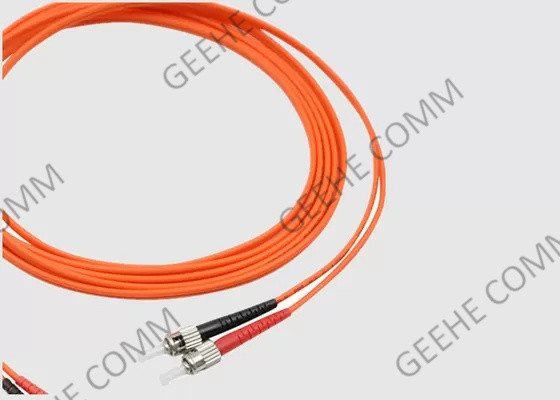

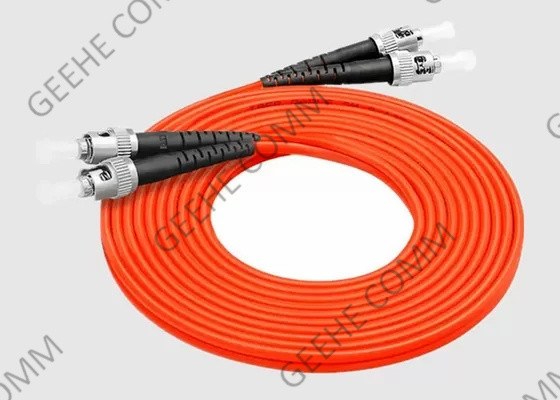

OM3 50/125 Orange Jacket Faseroptische Patch Cord FC bis ST Duplex Multi-Mode Faser
1- Grundlegende Einführung:
Unsere Glasfaserkabel sind mit verschiedenen Kombinationen von LC-, SC-, ST-, FC-, MTP/MPO- und MTRJ-Konnektoren erhältlich.Wir bieten auch OM3-Kabel bis 30 Meter und OM4-Kabel bis 100 Meter anEinzel- und Multimode-Längen von 1 bis 50 Metern.

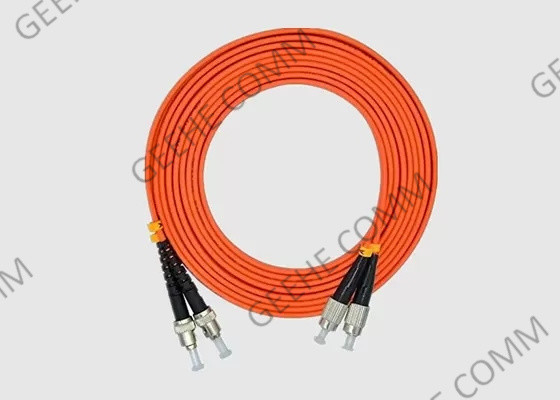

FC zu ST Patchcord, 50/125um Multimode, Duplex, 3mm Kabel, 3M, das zur Verbindung von Glasfaserausrüstung mit Ausrüstung oder Patchpanel mit Ausrüstung verwendet wird.
2. FC bis ST Patch Cord Nutzen und Merkmale:
3. Anwendungen für Glasfaserpatchkabel:
4. Spezifikation und Technologieparameter
| Parameter | Wert | ||||
| Typ des Steckers | LC/UPC,LC/UPC | ||||
| Zentrumwellenlänge(m) | 1310 oder 1550 | ||||
| Max.Einsatzverlust(dB) | 0.3 | ||||
| Min. Aussterbungsquote(dB) | 23 | ||||
| Min.Rückkehrverlust(UPC-Kennzeichnung)(dB) | 55 | ||||
| Min.Rückkehrverlust(APC)(dB) | 65 | ||||
| Schlüsselorientierung | langsame Achse | ||||
| Ausrichtung der Achse(Die | ±3 | ||||
| Betriebstemperatur°C) | -20 ~ +70 | ||||
| Aufbewahrungstemperatur°C) | -40 ~ +85 | ||||
| Fiberart | PM-Pandafasern | ||||
* Für Geräte mit Steckverbinder ist IL 0,3 dB höher, RL 5 dB niedriger, ER 2 dB niedriger.
* Der Standard-Anschluss ist auf die langsame Achse ausgerichtet.
5. FC-Konnektorspezifikation und Technologieparameter:
| Parameter | Einheit | Index | |||
| Typ der Endfläche | PC | UPC-Kennzeichnung | APC | ||
| Die | dB | SM: ≤ 0.3".MM ≤ 0.1 | |||
| Wiederholbarkeit | dB | ≤ 01 | |||
| Austauschbarkeit | dB | ≤ 02 | |||
| RL | S.M. | dB | ≥ 50 | ≥ 55 Jahre | ≥ 65 Jahre |
| MM | dB | ≥ 36(Ohne APC-Anschluss) | |||
| Zeit der Paarung | >1000 | ||||
| Betriebstemperatur | °C | -40 ~ +80 | |||
6. FC Patch Cord Bestellinformationen:
| OFC | - X. | - XX | - XX | - XX | - X. | - X. |
| S: Simplex D: Duplex |
FA:FC/APC FC:FC/UPC FP:FC/PC |
FA:FC/APC FC:FC/UPC FP:FC/PC |
09:0.9mm 20:2.0mm 30:3.0 mm | 0:G652D 1:G657A 2:50/125 3:62.5/125 4:andere | 0.5:0.5m 1.0:1.5m 10:10.0m |
|
| Fasermodus | Typ des Steckers | Typ des Steckers | Kabeldurchmesser | Typ der Flansche | Faserlänge |
* EX: OFC-S-FA-FC-09-1-0.5
7Wie wähle ich Faser-Pflasterkabel?
1)Faserkabelmodus: Einzelmodus oder Multimodus
Der Modus der Faser-Patch-Kabel zeigt an, wie Lichtstrahlen innerhalb der Faser reisen.
2) Anzahl der Faserstränge: Simplex oder Duplex
Nach der Anzahl der Faserstränge gibt es Simplex- und Duplex-Faser-Pflasterleiter.Ein einfaches Faserpatchkabel enthält einen einzigen Faserstrang mit einem einfachen Stecker an jedem EndeEs kann mit zwei BiDi-Transceivermodulen mit einem Port verknüpft werden.Das Duplexfaserpatchkabel besteht aus zwei Strängen aus Glas oder Kunststoff mit einem Duplexanschluss (oder als zwei Simplexanschlüsse betrachtet)Es ist häufig mit gängigen Transceivern oder Dual-Fiber-BiDi-Transceivern verbunden.
3)Wählen Sie die richtige Art von Kabelmantel (PVC/LSZH/OFNP/Pantall)
Normalerweise gibt es drei Arten von Kabelschläufern: Polyvinylchlorid (PVC), Low Smoke Zero Halogen (LSZH) und Optical Fiber Nonconductive Plenum (OFNP).Sie können sehen, es Funktionen in der Abbildung unten und wählen Sie die richtige für Ihr Netzwerk.
4)Jachtart: PVC oder LSZH
PVC und LSZH werden verwendet, um das gängige Verkleidungsmaterial von Faser-Patch-Kabel zu beschreiben.Verglichen mit PVC-Pflasterleitungen, LSZH-Pflasterkabel sind steifer und weniger flexibel, enthalten aber die Flammschutzmittel, die bei Verbrennung keine giftigen Dämpfe abgeben.PVC-Faseroptik-Pflasterkabel wird normalerweise für Innenanwendungen verwendet, z. B. für horizontale Strecken von der Verkabelungszentrale. Während LSZH-Kabel in unventilierten Bereichen verwendet werden, die der Öffentlichkeit ausgesetzt sind, wie etwa U-Bahnen und Tunnel, und auch für Räume verwendet werden, die nicht leicht schnell zu erreichen sind.
Typ des Steckers: LC, SC, ST oder andere
8Der Fabrikdienst.
