Produktdetails:
|
| Modellbezeichnung: | Ein-Modus-Faser-Patch-Kabel | Glasfaserverbindung: | FC zu MU |
|---|---|---|---|
| Faser-Kern: | In mehreren Betriebsarten, Monomode- | Farbe der Jacke: | Gelb, Orange, Aqua, angepasst |
| Kabeldurchmesser: | 0.9mm, 1.8mm, 2.0mm, 3.0mm | Jacketing: | Rising Rated (OFNR) |
| Art der Faser: | Simplexbetrieb, Duplex | Länge (Meter): | 1M, 2M, 3M, maßgeschneidert |
| Stirnfläche-Art: | PC, UPC, APC | ||
| Hervorheben: | Optikverbindungskabel der Einmodenfaser-OM1,3.0mm Einmodenfaser-Optikverbindungskabel,FC-MU APC Faseroptikfleckenkabel |
||

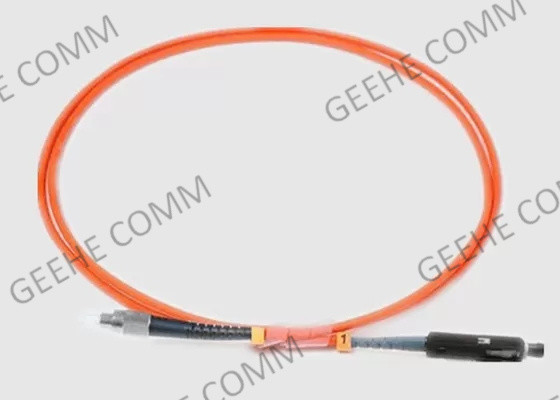

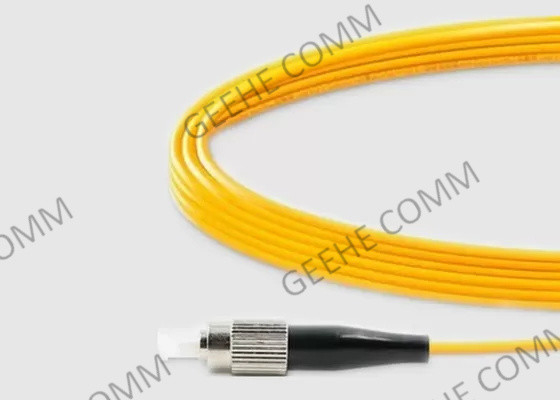

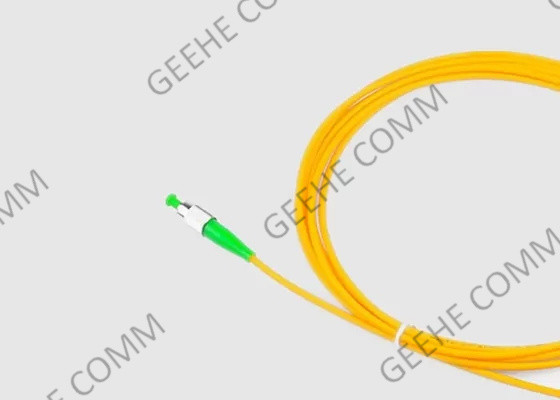

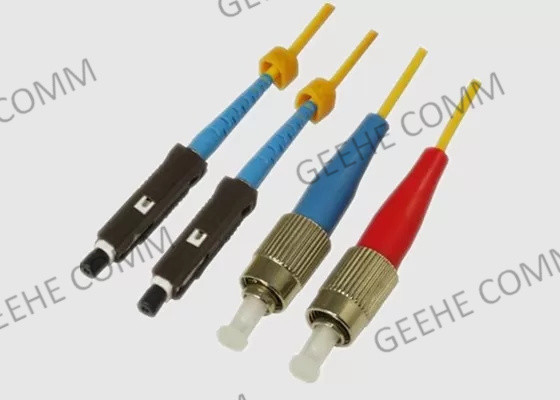

3M FC-MU APC Simplex PVC (LSZH) OM1 Single Mode Fiber Patch Kabel
1Produktübersicht:
Für Kabel der nächsten Generation wie FTTx, DWDM, 100G, CATV usw. sind eine hohe Leistungsfähigkeit und hohe Qualität der Fc-zu-Mu-Konnektor-Kabelmontage erforderlich.Optische Netze zur Gewährleistung langfristiger Zuverlässigkeit für anspruchsvolle Anwendungen.
Die Anschlussbaugruppen sind IEC, Telcordia und RoHS-konform.
2. Vorteile und Eigenschaften von Patch Cord:
3.Anwendungen von Glasfaserpatchkabeln:
Das FC-zu-Mu-Faser-Patch-Cord ist eine ideale Lösung für Datenanwendungen, die eine Hochgeschwindigkeitsdatenübertragung erfordernBreitbandsysteme Telekommunikation, Datenkommunikation, optische Verstärker, Faserlaser,und Prüfgeräte.
4.Spezifikation und Technologieparameter
| Parameter | Wert | ||||
| Typ des Steckers | LC/UPC,LC/UPC | ||||
| Zentrumwellenlänge(m) | 1310 oder 1550 | ||||
| Max.Einsatzverlust(dB) | 0.3 | ||||
| Min. Aussterbungsquote(dB) | 23 | ||||
| Min.Rückkehrverlust(UPC-Kennzeichnung)(dB) | 55 | ||||
| Min.Rückkehrverlust(APC)(dB) | 65 | ||||
| Schlüsselorientierung | langsame Achse | ||||
| Ausrichtung der Achse(Die | ±3 | ||||
| Betriebstemperatur°C) | -20 ~ +70 | ||||
| Aufbewahrungstemperatur°C) | -40 ~ +85 | ||||
| Fiberart | Weichweizen | ||||
* Für Geräte mit Steckverbinder ist IL 0,3 dB höher, RL 5 dB niedriger, ER 2 dB niedriger.
* Der Standard-Anschluss ist auf die langsame Achse ausgerichtet.
5.MU Verbindungsspezifikation und Technologieparameter:
| Parameter | Einheit | Index | |||
| Typ der Endfläche | PC | UPC-Kennzeichnung | APC | ||
| Die | dB | SM: ≤ 0.3".MM ≤ 0.1 | |||
| Wiederholbarkeit | dB | ≤ 01 | |||
| Austauschbarkeit | dB | ≤ 02 | |||
| RL | S.M. | dB | ≥ 50 | ≥ 55 Jahre | ≥ 65 Jahre |
| MM | dB | ≥ 36(Ohne APC-Anschluss) | |||
| Zeit der Paarung | >1000 | ||||
| Betriebstemperatur | °C | -40 ~ +80 | |||
6. MU-Anschlussbestellungen:
| OFC | - X. | - XX | - XX | - XX | - X. | - X. |
| S: Simplex D: Duplex |
MU:MU/UPC |
MU:MU/UPC | 09:0.9mm 20:2.0mm 30:3.0 mm | 0:G652D 1:G657A 2:50/125 3:62.5/125 4:andere | 0.5:0.5m 1.0:1.5m 10:10.0m |
|
| Fasermodus | Typ des Steckers | Typ des Steckers | Kabeldurchmesser | Typ der Flansche | Faserlänge |
* EX: OFC-S-MU-MU-09-1-0.5
7Wie wählen Sie Faser-Pflasterkabel aus?
1) Modus des Glasfaserkabel: Einzelmodus oder Multimodus
Der Modus der Faser-Patch-Kabel zeigt an, wie Lichtstrahlen innerhalb der Faser reisen.
2) Anzahl der Faserstränge: Simplex oder Duplex
Nach der Anzahl der Faserstränge gibt es Simplex- und Duplex-Faser-Pflasterleiter.Ein einfaches Faserpatchkabel enthält einen einzigen Faserstrang mit einem einfachen Stecker an jedem EndeEs kann mit zwei BiDi-Transceivermodulen mit einem Port verknüpft werden.Das Duplexfaserpatchkabel besteht aus zwei Strängen aus Glas oder Kunststoff mit einem Duplexanschluss (oder als zwei Simplexanschlüsse betrachtet)Es ist häufig mit gängigen Transceivern oder Dual-Fiber-BiDi-Transceivern verbunden.
3) Wählen Sie die richtige Art von Kabelmantel (PVC/LSZH/OFNP/Pantser)
Normalerweise gibt es drei Arten von Kabelschläufern: Polyvinylchlorid (PVC), Low Smoke Zero Halogen (LSZH) und Optical Fiber Nonconductive Plenum (OFNP).Sie können sehen, es Funktionen in der Abbildung unten und wählen Sie die richtige für Ihr Netzwerk.
4) Steckverbindertyp: LC, SC, ST oder andere
Es gibt viele Verbindungsarten, die in Glasfaserkabeln wie LC, SC, ST, MTP oder MPO verwendet werden, die in diesem Artikel aufgeführt sind.Es gibt ein neues Anschlussdesign namens MDC-Anschluss, die eine höchstmögliche Steckdichte ermöglicht, indem sie einen 3-fachen Vorteil gegenüber einem Standard-LC-Steckverbinder bietet.Sie sollten also den Schnittstellentyp der Geräte, die Sie zum ersten Mal verwenden, bestätigen..
5) Wählen Sie den richtigen Steckverbinderpolstertyp (UPC/APC)
Da der Verlust des APC-Anschlusses geringer ist als der der UPC-Anschlüsse, ist in der Regel die optische Leistung der APC-Anschlüsse besser als die der UPC-Anschlüsse.die APC-Anschlüsse werden in Anwendungen wie FTTx weit verbreitet, passives optisches Netzwerk (PON) und Wellenlänge-Division-Multiplexing (WDM), die empfindlicher auf Rückgabeverluste reagieren.Also sollten Sie die Vor- und Nachteile abwägen.Bei Anwendungen, die eine hochpräzise Glasfasersignalisierung erfordern, sollte APC die erste Überlegung sein, aber weniger empfindliche digitale Systeme werden bei Verwendung von UPC ebenso gut funktionieren.Anschlussfarbe des APC-Patchkabel ist grün, und von UPC Patch Kabel ist blau.
