Produktdetails:
|
| Modellbezeichnung: | Ein-Modus-Faser-Patch-Leiter LC zu LC | Anschluss-Stil: | Zweifachhaus |
|---|---|---|---|
| Kabeldurchmesser: | 2.0 mm | Anschlüsse: | LC zu LC |
| Ferrule: | Zicronia | Biegeradius: | 1.2′′ min |
| Faser-Jacke: | LSZH,OFNR | Polnischer Typ: | Zinssatz |
| Art der Faser: | Einzelmodus 9/125 μm | Auswirkungs-Zyklus: | 1500 |
| Hervorheben: | OS2 LC zum LC-Einmodenfaserkabel,OS2 lc zum lc-Faserpullover,OS2 lc zum lc-Faserverbindungskabel |
||

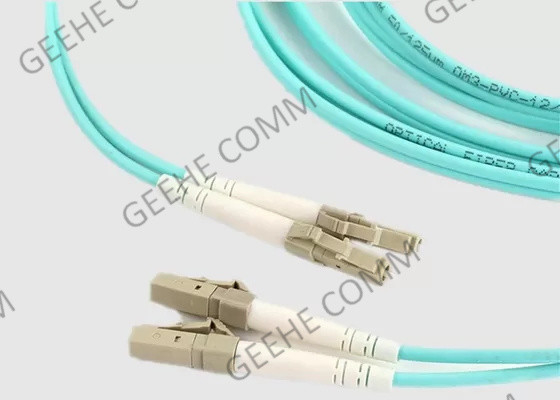

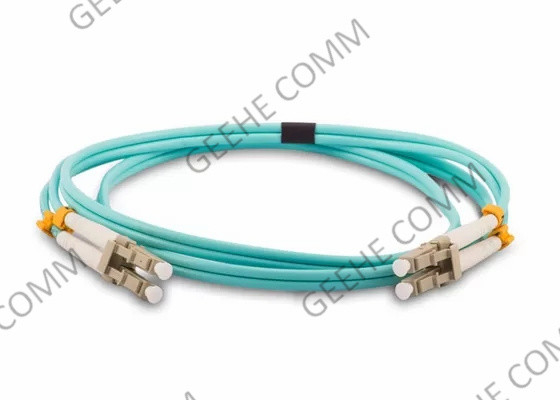

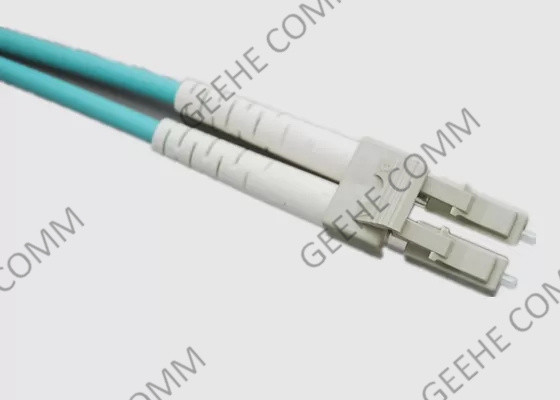

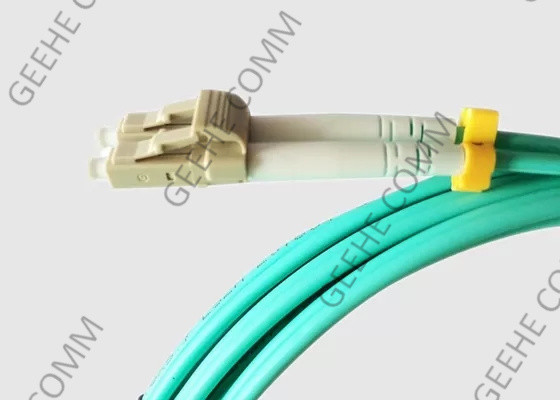

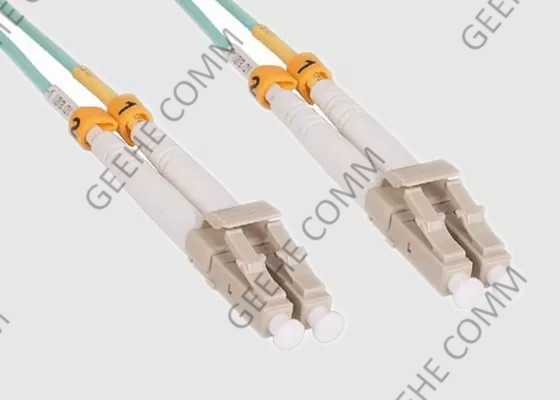

3M PVC (OFNR) Aqua Jacket OS2 Duplex Ein-Modus-Faser-Patch-Schnur LC zu LC
1.Fiber Patch Cord Grundlegende Einführung:
Ein Fiber OS1 LC-LC 3 Meter LSZH Fiber Patch Cord entspricht den Normen TIA/EIA 492AAAA und IEC60793-2-10 A1b und entspricht den RoHS-Spezifikationen.
Die LC-LC-Duplex-OS2-Faser-Patch-Kabel mit einem einzigen Modus arbeiten bei einer Temperatur von -20 oC bis +70 oC und haben einen Mindestbogenradius von 5,0 cm und einen Mindestbogenradius von 3 cm bei der Installation.
LC-zu-LC-Patchkabel werden häufig in passiven Anwendungen verwendet (GPON, FTTX und LANs) - LC-Duplex-Anschlüsse sind mit einem Kunststoffclip verbunden, der leicht zu entfernen ist, falls Sie die Anschlüsse trennen müssen,Es gibt viele Arten von Kabeln und Anschlüssen.
2. Fiberoptisches Patch Cord LC zu LC Nutzen und Eigenschaften:
-- entspricht den Spezifikationen von Telecordia-GR-326-CORE
-- Niedriger Einsatzverlust und ultra-niedrige Rückenreflexion
-- Glasfaserkabel, Glasfaserkabel, SM & MM erhältlich
-- Standard- und benutzerdefinierte Konfigurationen
-- OEM-Service mit 15-jähriger Erfahrung, kostenlose Proben sind verfügbar
--100% Einfügung, Rückkehrverlust, Endgesicht und Interferenzprüfung
3.Anwendungen von Glasfaserpatchkabeln:
-- Telekommunikation
-- CATV
-- LAN und WAN
-- Netzwerk
-- Breitband
-- FTTP
4.Spezifikation und Technologieparameter
| Parameter | Wert | ||||
| Typ des Steckers | LC/UPC,LC/UPC | ||||
| Zentrumwellenlänge(m) | 1310 oder 1550 | ||||
| Max.Einsatzverlust(dB) | 0.3 | ||||
| Min. Aussterbungsquote(dB) | 23 | ||||
| Min.Rückkehrverlust(UPC-Kennzeichnung)(dB) | 50 | ||||
| Min.Rückkehrverlust(APC)(dB) | 60 | ||||
| Schlüsselorientierung | langsame Achse | ||||
| Ausrichtung der Achse(Die | ±3 | ||||
| Betriebstemperatur°C) | -20 ~ +70 | ||||
| Aufbewahrungstemperatur°C) | -40 ~ +85 | ||||
| Fiberart | PM-Pandafasern | ||||
* Für Geräte mit Steckverbinder ist IL 0,3 dB höher, RL 5 dB niedriger, ER 2 dB niedriger.
* Der Standard-Anschluss ist auf die langsame Achse ausgerichtet.
5. Faserpatchkabel LC bis LC Spezifikation und Technologieparameter:
| Parameter | Einheit | Index | |||
| Typ der Endfläche | PC | UPC-Kennzeichnung | APC | ||
| Die | dB | SM: ≤ 0.3".MM ≤ 0.1 | |||
| Wiederholbarkeit | dB | ≤ 01 | |||
| Austauschbarkeit | dB | ≤ 02 | |||
| RL | S.M. | dB | ≥ 50 | ≥ 50 | ≥ 50 |
| MM | dB | ≥ 36(Ohne APC-Anschluss) | |||
| Zeit der Paarung | >1000 | ||||
| Betriebstemperatur | °C | -40 ~ +80 | |||
6.LC bis LC Patch Cord Bestellinformationen:
| OFC | - X. | - XX | - XX | - XX | - X. | - X. |
| S: Simplex D: Duplex |
Die in Artikel 1 Buchstabe b genannten Angaben werden in Anhang I der Verordnung (EU) Nr. 182/2011 aufgeführt. | Die in Artikel 1 Buchstabe b genannten Angaben werden in Anhang I der Verordnung (EU) Nr. 182/2011 aufgeführt. | 09:0.9mm 20:2.0mm 30:3.0 mm | 0:G652D 1:G657A 2:50/125 3:62.5/125 4:andere | 0.5:0.5m 1.0:1.5m 10:10.0m |
|
| Fasermodus | Typ des Steckers | Typ des Steckers | Kabeldurchmesser | Typ der Flansche | Faserlänge |
* EX:OFC-D-LA-LA-09-1-1.0
7Wie wählen Sie Faser-Pflasterkabel aus?
1) Modus des Glasfaserkabel: Einzelmodus oder Multimodus
Der Modus der Faser-Patch-Kabel zeigt an, wie Lichtstrahlen innerhalb der Faser reisen.
2) Anzahl der Faserstränge: Simplex oder Duplex
Nach der Anzahl der Faserstränge gibt es Simplex- und Duplex-Faser-Pflasterleiter.Ein einfaches Faserpatchkabel enthält einen einzigen Faserstrang mit einem einfachen Stecker an jedem EndeEs kann mit zwei BiDi-Transceivermodulen mit einem Port verknüpft werden.Das Duplexfaserpatchkabel besteht aus zwei Strängen aus Glas oder Kunststoff mit einem Duplexanschluss (oder als zwei Simplexanschlüsse betrachtet)Es ist häufig mit gängigen Transceivern oder Dual-Fiber-BiDi-Transceivern verbunden.
3) Wählen Sie die richtige Art von Kabelmantel (PVC/LSZH/OFNP/Pantser)
Normalerweise gibt es drei Arten von Kabelschläufern: Polyvinylchlorid (PVC), Low Smoke Zero Halogen (LSZH) und Optical Fiber Nonconductive Plenum (OFNP).Sie können sehen, es Funktionen in der Abbildung unten und wählen Sie die richtige für Ihr Netzwerk.
4) Wählen Sie den richtigen Verbindungspolstertyp (UPC/APC)
Da der Verlust des APC-Anschlusses geringer ist als der der UPC-Anschlüsse, ist in der Regel die optische Leistung der APC-Anschlüsse besser als die der UPC-Anschlüsse.die APC-Anschlüsse werden in Anwendungen wie FTTx weit verbreitet, passives optisches Netzwerk (PON) und Wellenlänge-Division-Multiplexing (WDM), die empfindlicher auf Rückkehrverluste reagieren.Also sollten Sie die Vor- und Nachteile abwägen.Bei Anwendungen, die eine hochpräzise Glasfasersignalisierung erfordern, sollte APC die erste Überlegung sein, aber weniger empfindliche digitale Systeme werden bei Verwendung von UPC ebenso gut funktionieren.Anschlussfarbe des APC-Patchkabel ist grün, und von UPC Patch Kabel ist blau.
8- Warum?
-- Kunden können mit wettbewerbsfähigen Preisen und pünktlicher Lieferung zufriedenstellende Qualität und Dienstleistungen erhalten
-- Schnelle Antwort auf jede Frage und Anfrage in kürzester Zeit.
-- Produkte direkt aus der Fabrik, Ihre Kosten reduziert und Zeit gespart
-- Kostenlose Proben und ganze Projektpläne sind erhältlich
-- 24/7 Standby mit After-Service Team
-- Marketing-Analysen können geteilt werden
-15 Jahre Erfahrung mit bekannten Marken
-- Qualitätskontrolle von den Rohstoffen und Überwachung des gesamten Produktionsprozesses
