Produktdetails:
|
| Vorbildliches Name: | MPO LWL - Kabel zum LC-Fanout-12 | Faser-Modus: | Monomode-, in mehreren Betriebsarten |
|---|---|---|---|
| Jacke Od: | 0.9mm | Verbindungsstückart: | MPO zu LC |
| Jacken-Farbe: | Bunt: Magentarot/beige/Aqua/Grün/Gelbes, Rotes, usw. | Wellenlänge: | 850/1300nm |
| Faser-Länge: | 1 m, 3 m, 5 m oder OEM | Minimaler Biegungsradius: | 7.5mm |
| Abstand des Ethernet-10G: | 400m an 850nm | 40 / 100G Ethernet-Entfernung: | 150m an 850nm |
| Hervorheben: | 0.9mm MPO zum LC-Ausbruch-Kabel,12 Kerne MPO zum LC-Ausbruch-Kabel,MPO in mehreren Betriebsarten zum LC-Ausbruch-Kabel |
||

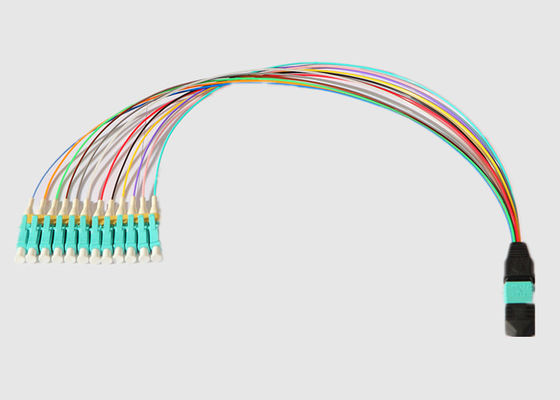

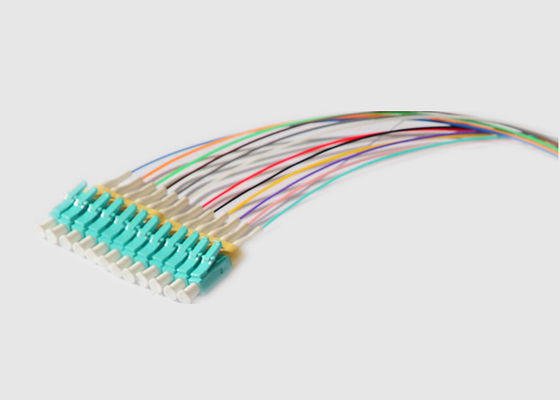

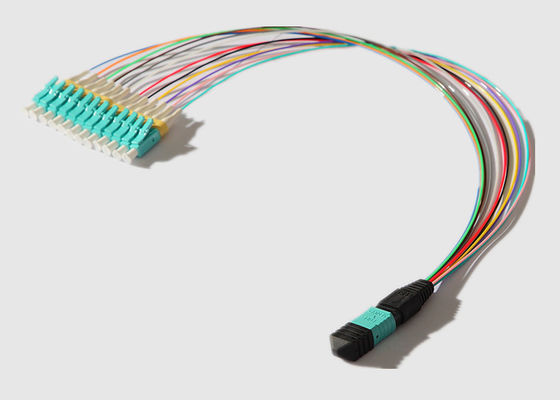

0.9mm in mehreren Betriebsarten 12 Kerne OFNR MPO LWL - Kabel zum LC-Fanout-12
Basisdaten:
LWL - Kabel MPO 12 sind allgemein am verwendetsten, eine Verbindung zwischen zwei Faserschalttafeln herzustellen mit hoher Dichte, um die Fasern zu konsolidieren. MPO-Verbindungsstücke sind in der Lage, Dutzende Faserstränge zu liefern, die innerhalb einer Einheit enthalten werden. Alternative Anwendungen umfassen das Gründen einer Verbindung 40G (40GBASE-SR4) zwischen einem Satz QSFP+-Transceivers.
MPO an einem Ende in 8, 12 oder 24 Faserschnittstelle, mit LC Simplex oder den Duplexverbindungsstücken, auch verfügbar in den verschiedenen Fasermodi einschließlich Singlemode (OS2) u. in mehreren Betriebsarten (OM1 | OM5) mit kundengebundenen Farben, Materialien und Länge.
Features&Benefits:
Spezifikationen und Parameter:
MPO-Faser-Optikleistung:
| MPO-Verbindungsstück | Standardinspektion | Dämpfungsärme Inspektion | Standardmillimeter | Dämpfungsärmer Millimeter | |
| Einfügungsdämpfung | Typisch (DB) | 0,35 | 0,2 | 0,35 | 0,2 |
| Maximal (DB) | 0,75 | 0,35 | 0,6 | 0,35 | |
| Rückflussdämpfung (DB) | ≥60 für APC (Politur mit 8 Winkeln) |
≥20 für PC | |||
| ≥50 für PC | — | ||||
| Männlich/weiblich (DB) | Mann: mit den Stiften weiblich: ohne Stifte | ||||
| Dehnfestigkeit (DB) | ≤0.3 (maximales 66N) | ||||
| Erschütterung (DB) | ≤0.3 (10-55Hz) | ||||
| Thermischer Zyklus (DB) | ≤0.3 (- 40~75℃, 21cycles) | ||||
Geometrischer Parameter der Stirnfläche:
| Einzelteil | Spezifikt. | ||||
| Inspektion | Millimeter | ||||
| RX (Millimeter) | MINUTE 2000 | ||||
| Relais (Millimeter) | MINUTE 5 | ||||
| Faser-Höhe (Nanometer) | 1000-3500 | ||||
| Maximumunterschied. Höhe alle (Nanometer) | Max: 500 | ||||
| Maximumunterschied. Höhenjustage (Nanometer) | Max: 300 | ||||
| X-Achsen-Winkel (°) | -0,2 | 0,2 | ||||
| Y-Achsen-Winkel (°) | PC: -0,2 | 0,2 APC: 7,8 | 8,2 |
-0,2 | 0,2 | |||
| Kern-Bad | N/A | -100 | 200 | |||
Einrichtungs-Informationen:
| MPO | - XX | - XX | - XX | - X | - XX | - X | - XX |
| A1: G657A1 A2: G657A2 M3: OM3 M4: OM4 M5: OM5 |
LZ: LSZH NP: OFNP NR: OFNR |
FF: MPO /MPO (Frau zur Frau) MF: MPO/MPO (Mann zu einer Frau) Millimeter: MPO/MPO (Mann zu männlichem) |
L: Dämpfungsarm B: Standardverlust |
Kern 12:1×12 Kern 48:4×12 Kern 72:6×12 Kern 96:8×12 |
: TIA568 durch-artig B: Art der Rückseite TIA568 C: TIA568 quer-artig |
5M zu 50M |
|
| Geschlechts-Art | Unterkunft von Farbe | Zwinge | Verbindungsstückverluststandard | Faserkerne | Polarität | Faserlänge |
MPO zur Lc-Faser-Verbindungskabel-Anwendung:
Mehr MPO zu den Lc-Faser-Verbindungskabeln:
Geehes Standard-Befolgung:
