Produktdetails:
|
| Modellname: | MPO-Faser-Optikverbindungsstück | Fasermodus: | OM4 50/125μm |
|---|---|---|---|
| Kabeldurchmesser: | 3,0 mm | Anschlusstyp: | MTP (Auslese), MPO (Auslese) |
| Jacke Farbe: | Magentarot/beige/Aqua/Grün/Gelbes, Rotes, usw. | Wellenlänge: | 850/1300nm |
| Faserlänge: | 1m, 3m, 5m oder Soem | Mindestbiegungsradius: | 7,5 mm |
| Installations-Zugbeanspruchung: | 100 N | Abstand des Ethernet-40/100G: | 150m an 850nm |
| Hervorheben: | 3.0mm MPO Frau zu männlichem Kabel MPO,Singlemode 9/125 MTO-Lichtwellenleiter,MPO-Lichtwellenleiter für Netz |
||

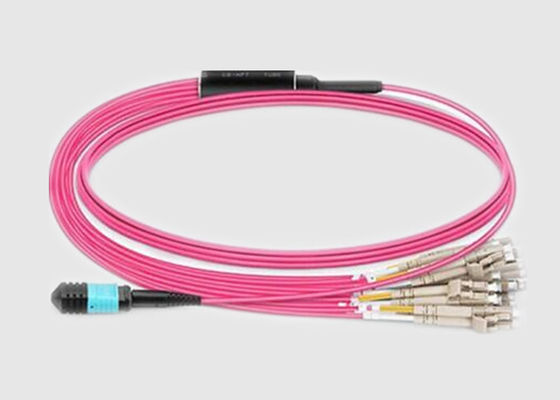

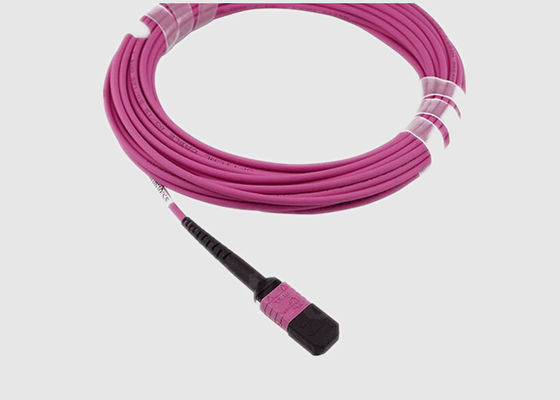

MPO-Frauen-zu-MPO-Männer-Einzelmodus 9/125 MPO-Faseroptik-Anschluss für Netzwerke
Grundlegende Informationen:
Das MPO ist ein hochdichtes Multifaser-Anschlusssystem, das um eine präzise geformte MT-Ferrule herum gebaut wurde.Der federbelastete Push-Pull-Klammermechanismus des MPO's ist einfach zu bedienen und sorgt gleichzeitig für eine positive Einbindung, beide wichtige Merkmale für einsatzkritische Hochdichteanwendungen. Die Ferrule-Ausrichtung erfolgt durch hochpräzise Führerspitzen. Geehe's MPO ist in 4,8 und 12-Faser-Versionen, PC- und APC-Ausführungen erhältlich und unterstützt sowohl Multimode- als auch Einzelmoduanwendungen.Die hohe optische Leistung (niedrige IL und hohe RL) ist das Ergebnis unserer fortschrittlichen Poliertechnologie.
Wir sind stolz darauf, alle unsere kundenspezifischen Baugruppen in den USA mit strenger Qualitätskontrolle herzustellen.
Funktionen und Vorteile von MPO-Optikkabeln:
Spezifikationen und Parameter:
MPO-Glasfaserkabel Leistung:
| MPO-Anschluss | Standard Sm | Niedriger Verlust Sm | Standard-Mm | Niedriger Verlust | |
| Einsetzungsverlust | Typisch (dB) | 0.35 | 0.2 | 0.35 | 0.2 |
| Maximal (dB) | 0.75 | 0.35 | 0.6 | 0.35 | |
| Rücklaufverlust (dB) | ≥ 60 für APC (8 Winkelpolish) |
≥ 20 für PC | |||
| ≥ 50 für PC | - Ich weiß. | ||||
| Männer/Frauen (dB) | Mann: mit Nadeln, Frau: ohne Nadeln | ||||
| Zugfestigkeit (dB) | ≤ 0,3 (max. 66N) | ||||
| Schwingungen (dB) | ≤ 0,3 (von 10 bis 55 Hz) | ||||
| Wärmezyklus (dB) | ≤ 0,3 (-40 ~ 75 °C, 21 Zyklen) | ||||
Geometrischer Parameter der Endfläche:
| Artikel | Spezifikationen | ||||
| S.M. | MM | ||||
| RX(mm) | MIN 2000 | ||||
| RY(mm) | MIN 5 | ||||
| Fiberhöhe (nm) | 1000 bis 3500 | ||||
| Max. Diff. Gesamthöhe (nm) | Maximal: 500 | ||||
| Höchstdifferenz (nm) | Maximal: 300 | ||||
| X-Achsenwinkel (°) | -0,2 ~ 0.2 | ||||
| Y-Achsenwinkel (°) | PC: -0,2 ~ 0.2 APC: 7,8 bis 8.2 |
-0,2 ~ 0.2 | |||
| Kerndipping | N/A | -100 ~ 200 | |||
Informationen zur Bestellung:
| MPO | - XX | - XX | - XX | - X. | - XX | - X. | - XX |
| A1: G657A1 A2: G657A2 M3: OM3 M4: OM4 M5: OM5 |
LZ: LSZH NP: OFNP NR: OFNR |
FF: MPO /MPO ((Frauen zu Frauen)) MF: MPO/MPO (männlich zu weiblich) MM: MPO/MPO (von Mann zu Mann) |
L: geringer Verlust B: Standardverlust |
121 × 12 Kern 484 × 12 Kern 72:6 × 12 Kern 96:8×12 Kern |
A: TIA568 Durchlauftyp B: TIA568 Rückwärtstyp C: Kreuztyp TIA568 |
5M bis 50M |
|
| Geschlecht | Farbe des Gehäuses | Ferrule | Verbindungsverluststandard | Faserkernen | Polarität | Faserlänge |
MPO-Faser-Pflasterkabel Anwendung:
Geehe's Standards Konformität:
