Produktdetails:
|
| Modellbezeichnung: | MTP-MPO-optische Patch-Leitung | Fasermodus: | OM4 50/125μm |
|---|---|---|---|
| Kabeldurchmesser: | 3.0mm | Typ des Steckers: | MTP (Auslese), MPO (Auslese) |
| Jackenfarbe: | Magentarot/beige/Aqua/Grün/Gelbes, Rotes, usw. | Wellenlänge: | 850/1300nm |
| Faserlänge: | 1m, 3m, 5m oder Soem | Mindestbiegungsradius: | 7.5 mm |
| Installations-Zugbeanspruchung: | 100 N | Abstand des Ethernet-40/100G: | 150m an 850nm |
| Hervorheben: | Verbindungskabel OM4 Mpo,Verbindungskabel 10Gbs MPO,mpo 10Gbs Lichtwellenleiter |
||

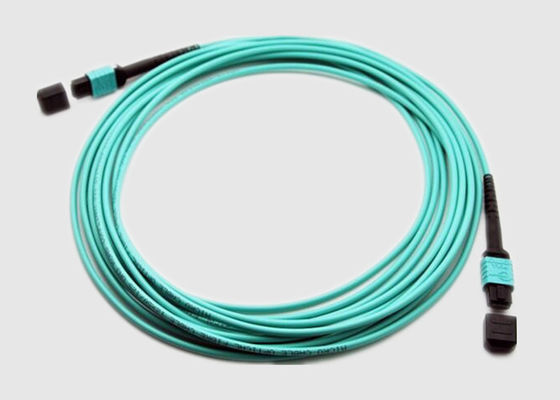

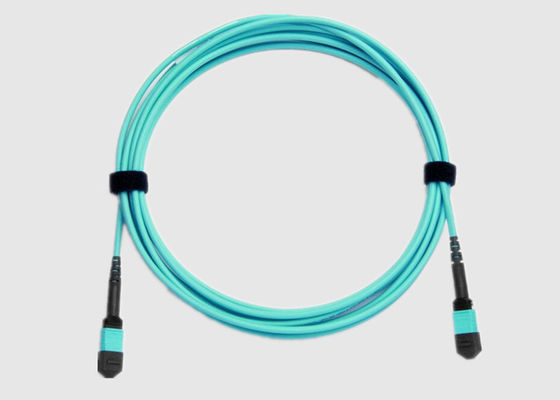

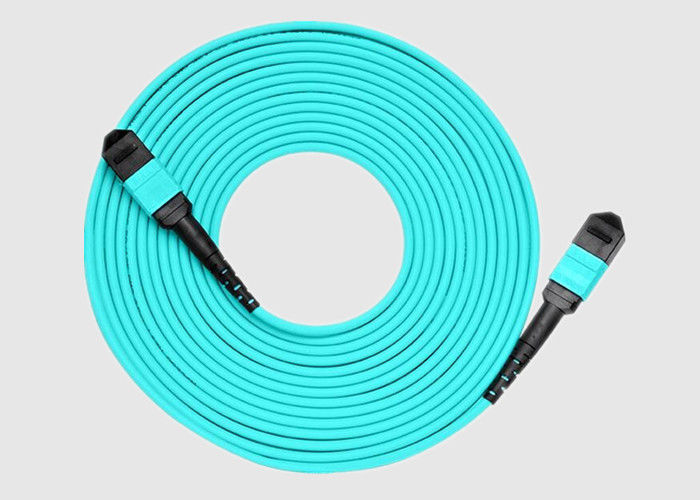

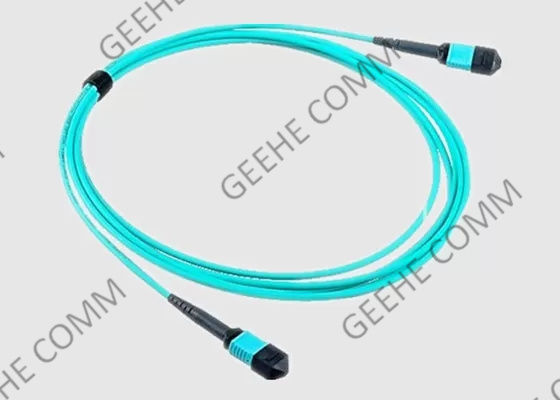

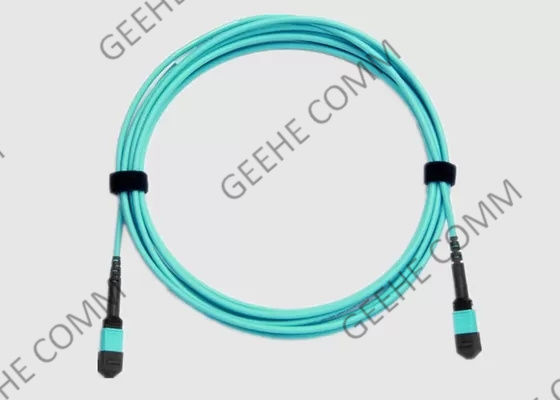

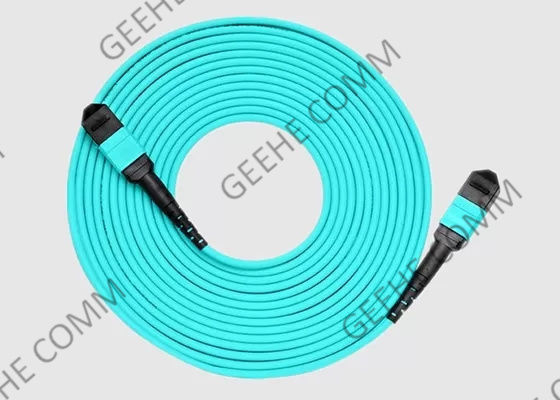

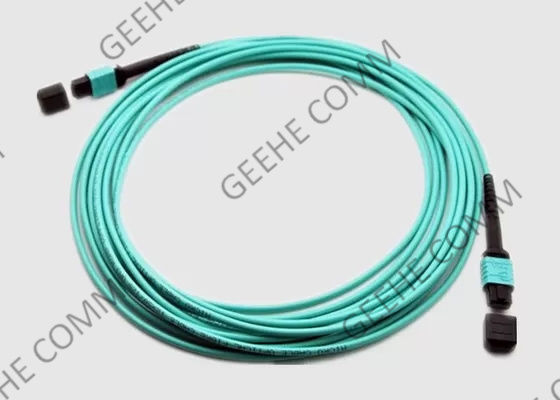

Aqua 10 Gbs Multi Mode OM3 OM4 12- 24 Faser MTP MPO Glasfaser-Patchkabel
Grundinformationen:
12- und 24-Mpo-Multimode-Faser-Trunkkabel mit OFNP-Plenum-zertifizierten Mänteln vereinfachen die Verbindungen und reduzieren die Installationszeit, indem 12 Fasern in einem Kabel verlegt werden.
Geehes MPO-Glasfaser-Patchkabel sparen Platz für permanente Broadcast-AV-Installationen und Datenübertragung für Rack-zu-Rack-Verbindungen, MTP-Chassis-Montage, Fan-Out-Boxen und Fan-Out-Rack-Gehäuse.
Glasfaser-Patchkabel sind in einer Vielzahl von Längen erhältlich, z. B. 1 m, 1,5 m, 2 m, 3 m, 4 m, 5 m bis 300 m. Verschiedene Arten von Glasfasern verfügbar (G.652D, G.657, OM1, OM2, OM3 oder OM4, OM5).
Merkmale & Vorteile:
Spezifikationen und Parameter:
MPO-Glasfaserkabel Optische Leistung:
| MPO-Stecker | Standard Sm | Geringe Verluste Sm | Standard Mm | Geringe Verluste Mm | |
| Einfügedämpfung | Typisch (dB) | 0,35 | 0,2 | 0,35 | 0,2 |
| Maximum (dB) | 0,75 | 0,35 | 0,6 | 0,35 | |
| Rückflussdämpfung (dB) | ≥60 für APC (8-Winkel-Politur) |
≥20 für PC | |||
| ≥50 für PC | — | ||||
| Male/Female (dB) | Male: mit Pins, Female: ohne Pins | ||||
| Zugfestigkeit (dB) | ≤0,3 (max. 66 N) | ||||
| Vibration (dB) | ≤0,3 (10-55 Hz) | ||||
| Thermischer Zyklus (dB) | ≤0,3 (-40~75℃, 21 Zyklen) | ||||
Geometrischer Parameter der Stirnfläche:
| Artikel | Spez. | ||||
| SM | MM | ||||
| RX(mm) | MIN 2000 | ||||
| RY(mm) | MIN 5 | ||||
| Faserhöhe (nm) | 1000-3500 | ||||
| Max. Diff. Höhe alle (nm) | MAX: 500 | ||||
| Max. Diff. Höhe adj (nm) | MAX: 300 | ||||
| X-Achsen-Winkel ( °) | -0,2 ~ 0,2 | ||||
| Y-Achsen-Winkel ( °) | PC: -0,2 ~ 0,2 APC: 7,8 ~ 8,2 |
-0,2 ~ 0,2 | |||
| Kerndip | N/A | -100 ~ 200 | |||
Bestellinformationen:
| MPO | -XX | -XX | -XX | -X | -XX | -X | -XX |
| A1: G657A1 A2: G657A2 M3: OM3 M4: OM4 M5: OM5 |
LZ: LSZH NP: OFNP NR: OFNR |
FF: MPO /MPO (Buchse zu Buchse) MF: MPO/MPO (Stecker zu Buchse) MM: MPO/MPO (Stecker zu Stecker) |
L: Geringe Verluste B: Standardverluste |
12:1×12 Kern 48:4×12 Kern 72:6×12 Kern 96:8×12 Kern |
A: TIA568 Durchgangstyp B: TIA568 Rückwärtstyp C: TIA568 Kreuztyp |
5M bis 50M |
|
| Geschlechtstyp | Gehäusefarbe | Aderendhülse | Steckverluststandard | Faserkern | Polarität | Faserlänge |
MPO-Glasfaser-Patchkabel Anwendung:
Geehes Konformität mit Standards:
