Produktdetails:
|
| Modellname: | MPO TO12 LC OPTICAL PATTION COMME | Fasermodus: | Einzelmodus, Mehrmodus |
|---|---|---|---|
| Faserkernen: | 12 | Anschlusstyp: | MPO zu LC |
| Jacke Farbe: | Bunt: Magenta/Beige/Aqua/Grün/Gelb, rot usw. | Wellenlänge: | 850/1300nm |
| Kabeltyp: | Bandfaserkabel, flach und rund | Kabelmantel: | PVC LSZH, OFR, OFNP |
| 10G Ethernet-Distanz: | 400 m bei 850 nm | Abstand des Ethernet-40/100G: | 150m an 850nm |
| Hervorheben: | Optisches Verbindungskabel MPO To12 LC,0.9mm optisches Verbindungskabel,0.9mm MPO LWL - Kabel |
||

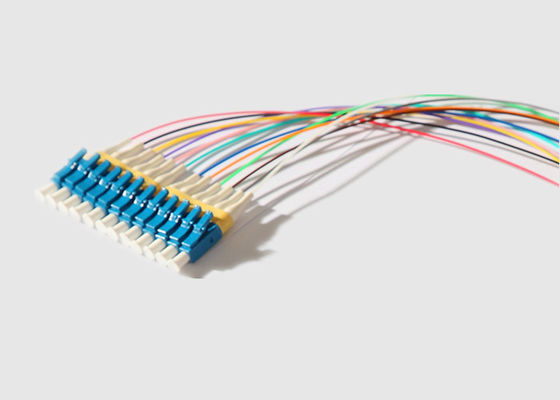

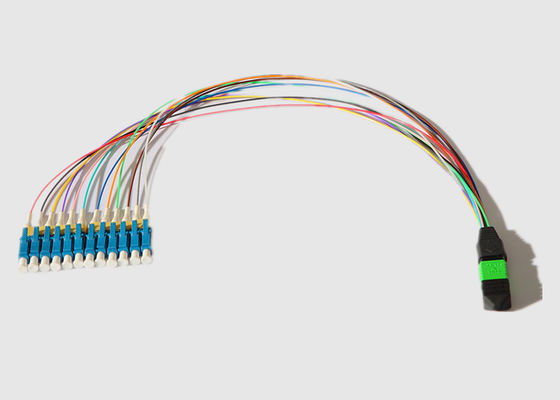

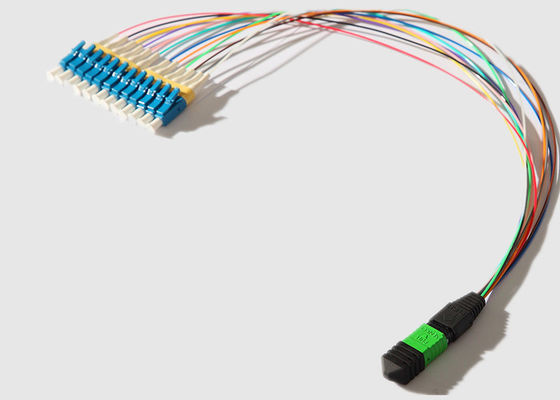

0,9 mm Single Mode 12-Kern-Fanout-Kit MPO zu 12 LC-Glasfaser-Patchkabel
Grundlegende Informationen:
Geehes MPO an einem Ende mit 8, 12 oder 24 Faser-Schnittstellen, mit LC-Simplex- oder Duplex-Anschlüssen.
MTP/MPO-Glasfaser-Patchkabel werden in Ribbon-Typ-Mehrfaser-Baugruppen verwendet, im Gegensatz zu Simplex oder Duplex. Es gibt mehrere Glasfaserverbindungen in einem MTP/MPO-Glasfaser-Patchkabel, z. B. 4 Fasern, 8 Fasern, 12 Fasern, 24 Fasern.
Merkmale & Vorteile:
Spezifikationen und Parameter:
MPO-Glasfaser-Leistung:
| MPO-Anschluss | Standard Sm | Geringer Verlust Sm | Standard Mm | Geringer Verlust Mm | |
| Einfügedämpfung | Typisch (dB) | 0,35 | 0,2 | 0,35 | 0,2 |
| Maximum (dB) | 0,75 | 0,35 | 0,6 | 0,35 | |
| Rückflussdämpfung (dB) | ≥60 für APC (8-Winkel-Politur) |
≥20 für PC | |||
| ≥50 für PC | — | ||||
| Stecker/Buchse (dB) | Stecker: mit Stiften, Buchse: ohne Stifte | ||||
| Zugfestigkeit (dB) | ≤0,3 (max. 66 N) | ||||
| Vibration (dB) | ≤0,3 (10-55 Hz) | ||||
| Thermischer Zyklus (dB) | ≤0,3 (-40~75℃, 21 Zyklen) | ||||
Geometrischer Parameter der Stirnfläche:
| Artikel | Spez. | ||||
| SM | MM | ||||
| RX(mm) | MIN 2000 | ||||
| RY(mm) | MIN 5 | ||||
| Faserhöhe (nm) | 1000-3500 | ||||
| Max. Diff. Höhe alle (nm) | MAX: 500 | ||||
| Max. Diff. Höhe adj (nm) | MAX: 300 | ||||
| X-Achsen-Winkel ( °) | -0,2 ~ 0,2 | ||||
| Y-Achsen-Winkel ( °) | PC: -0,2 ~ 0,2 APC: 7,8 ~ 8,2 |
-0,2 ~ 0,2 | |||
| Kerndip | N/A | -100 ~ 200 | |||
Bestellinformationen:
| MPO | -XX | -XX | -XX | -X | -XX | -X | -XX |
| A1: G657A1 A2: G657A2 M3: OM3 M4: OM4 M5: OM5 |
LZ: LSZH NP: OFNP NR: OFNR |
FF: MPO /MPO (Buchse zu Buchse) MF: MPO/MPO (Stecker zu Buchse) MM: MPO/MPO (Stecker zu Stecker) |
L: Geringer Verlust B: Standardverlust |
12:1×12 Kern 48:4×12 Kern 72:6×12 Kern 96:8×12 Kern |
A: TIA568 Durchgangstyp B: TIA568 Rückwärtstyp C: TIA568 Kreuztyp |
5M bis 50M |
|
| Geschlechtstyp | Gehäusefarbe | Aderendhülse | Anschlussverluststandard | Faserkern | Polarität | Faserlänge |
MPO zu Lc Glasfaser-Patchkabel-Anwendung:
Geehes Konformität mit Standards:
