Produktdetails:
|
| Modellname: | MPO bis 12 x SC Fibre Breakout -Kabel | Anschluss a: | CONEC MTP Push Pull Tab |
|---|---|---|---|
| Anschluss b: | SC UPC Simplex | Faserzahl: | 12 Kern |
| Jacke Farbe: | Magentarot/beige/Aqua/Grün/Gelbes, Rotes, usw. | Wellenlänge: | 850/1300nm |
| Faserlänge: | 1m, 3m, 5m oder Soem | Mindestbiegungsradius: | 7,5 mm |
| Installations-Zugbeanspruchung: | 100 N | Kabelmantel: | LSZH/Plenum |
| Hervorheben: | MPO-LWL - Kabel in mehreren Betriebsarten,0.9mm mpo 12 LWL - Kabel,0.9mm mpo zum Sc-Ausbruchkabel |
||

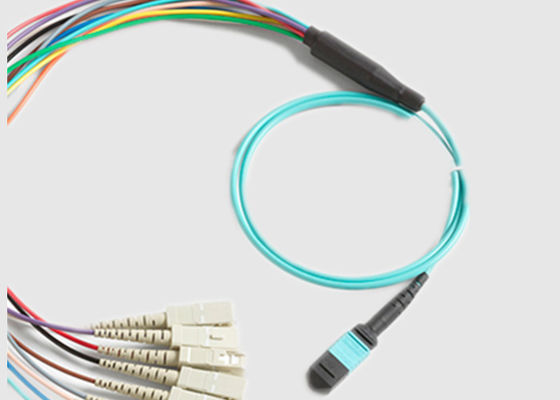

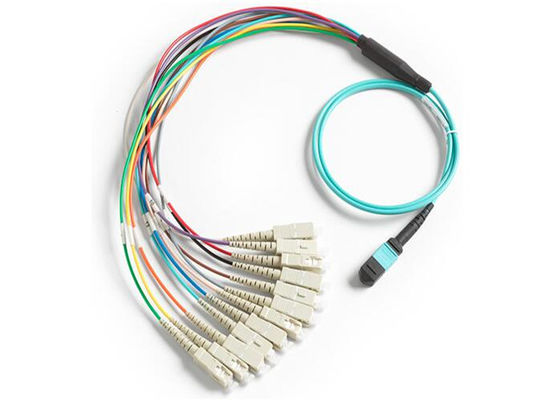

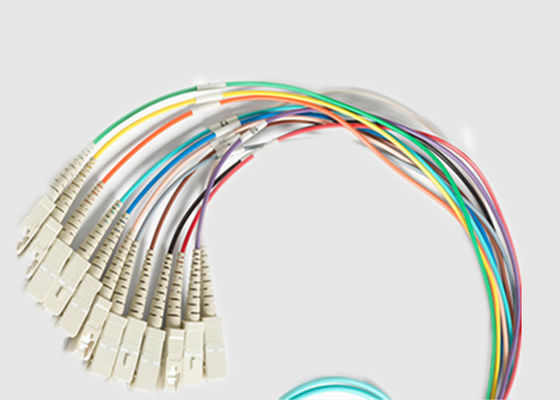

12 farbige Fasern 0,9 mm Mulit Mode MPO zu 12 x SC Fiber Breakout Kabel
Grundinformationen:
Mit dem MTP/MPO Typ A Fiber Breakout Kabel sind Sie bereit für den Einsatz in jedem Singlemode 9/125 MTP/MPO oder Standard-Glasfasernetzwerk. Singlemode 9/125 Kabel werden am besten für lange Kabelstrecken verwendet, und die Push-On-Steckverbinder halten sie sicher an ihrem Platz.
Das MTP/MPO Fiber Breakout Kabel besteht auch aus einem MTP/MPO-Stecker an einem Ende und 12 Simplex SC APC-Steckern, Diese Breakout-Kabel sind perfekt, wenn Sie nur wenig Platz haben und Ihr Standard-Glasfasernetzwerk in ein High-Density MTP/MPO-Netzwerk umwandeln möchten, aber dennoch eine großartige Glasfaserverbindung mit vielen Farben wünschen.
Merkmale & Vorteile:
Spezifikationen und Parameter:
MPO-Glasfaserkabel Optische Leistung:
| MPO-Stecker | Standard Sm | Geringer Verlust Sm | Standard Mm | Geringer Verlust Mm | |
| Einfügedämpfung | Typisch (dB) | 0,35 | 0,2 | 0,35 | 0,2 |
| Maximum (dB) | 0,75 | 0,35 | 0,6 | 0,35 | |
| Rückflussdämpfung (dB) | ≥60 für APC (8-Winkel-Politur) |
≥20 für PC | |||
| ≥50 für PC | — | ||||
| Male/Female (dB) | Male: mit Pins, Female: ohne Pins | ||||
| Zugfestigkeit (dB) | ≤0,3 (max. 66 N) | ||||
| Vibration (dB) | ≤0,3 (10-55 Hz) | ||||
| Thermischer Zyklus (dB) | ≤0,3 (-40~75℃, 21 Zyklen) | ||||
Geometrischer Parameter der Stirnfläche:
| Artikel | Spez. | ||||
| SM | MM | ||||
| RX(mm) | MIN 2000 | ||||
| RY(mm) | MIN 5 | ||||
| Faserhöhe (nm) | 1000-3500 | ||||
| Max. Diff. Höhe alle (nm) | MAX: 500 | ||||
| Max. Diff. Höhe adj (nm) | MAX: 300 | ||||
| X-Achsen-Winkel ( °) | -0,2 ~ 0,2 | ||||
| Y-Achsen-Winkel ( °) | PC: -0,2 ~ 0,2 APC: 7,8 ~ 8,2 |
-0,2 ~ 0,2 | |||
| Kerndip | N/A | -100 ~ 200 | |||
Bestellinformationen:
| MPO | -XX | -XX | -XX | -X | -XX | -X | -XX |
| A1: G657A1 A2: G657A2 M3: OM3 M4: OM4 M5: OM5 |
LZ: LSZH NP: OFNP NR: OFNR |
FF: MPO /MPO (Buchse zu Buchse) MF: MPO/MPO (Stecker zu Buchse) MM: MPO/MPO (Stecker zu Stecker) |
L: Geringer Verlust B: Standardverlust |
12: 1×12 Kern 48: 4×12 Kern 72: 6×12 Kern 96: 8×12 Kern |
A: TIA568 Durchgangstyp B: TIA568 Rückwärtstyp C: TIA568 Kreuztyp |
5M bis 50M |
|
| Geschlechtstyp | Gehäusefarbe | Ferrule | Steckverbinderverluststandard | Faserkern | Polarität | Faserlänge |
MPO-Glasfaser-Patchkabel Anwendung:
Geehe's Standards Compliance :
