Produktdetails:
|
| Modellname: | Weibliches MTP -MPO -Faser -Patch -Kabel | Fasermodus: | Om2 |
|---|---|---|---|
| Kabeldurchmesser: | 3,0 mm | Anschlusstyp: | MTP (Auslese), MPO (Auslese) |
| Jacke Farbe: | Magentarot/beige/Aqua/Grün/Gelbes, Rotes, usw. | Wellenlänge: | 850/1300nm |
| MTP -Anschluss IL: | 0,35 dB max (0,15 dB Typ.) | Faserlänge: | 1 bis 500 Meter |
| Installations-Zugbeanspruchung: | 100 N | Abstand des Ethernet-40/100G: | 150m an 850nm |
| Hervorheben: | Frau zu weiblichem MPO-LWL - Kabel,LWL - Kabel OM2 MPO,3.0MM MTP LWL - Kabel |
||

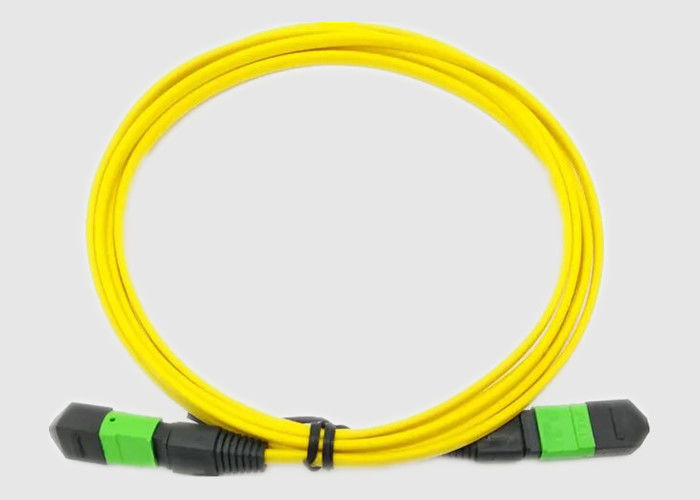

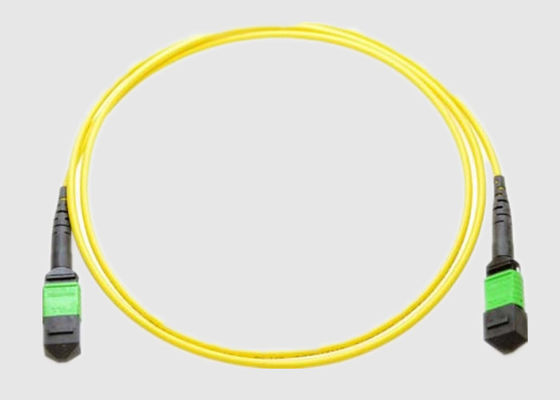

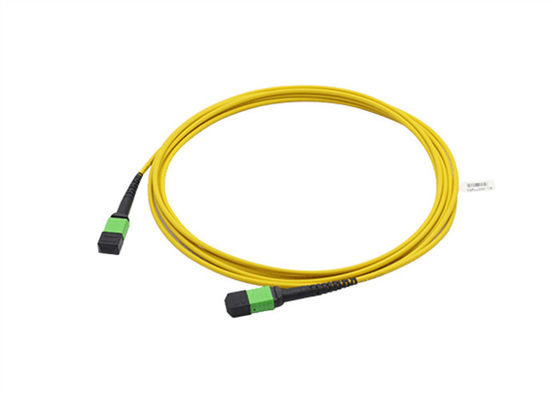

Einrichtungsgegenstände OM2 3,0 mm MTP MPO-Faser-Patch-Kabel von Frau zu Frau
Grundlegende Informationen:
Diese MTP/MPO-Patchkabel sind für 40G QSFP+ SR4, 40G QSFP+ CSR4 und 100G QSFP28 SR4 Optiken konzipiert.oder MTP PRO.
MTP/MPO-Faseroptikpatchkabel wird im Gegensatz zu Simplex oder Duplex in Multi-Faser-Versammlungen des Bandtyps verwendet. Es gibt mehrere Glasfaserverbindungen in einem MTP/MPO-Faseroptikpatchkabel, zum Beispiel4 Fasern, 8 Fasern, 12 Fasern, 24 Fasern, Einzelmodus und Multimode (Flat/Round) verfügbar.
Unsere Jumperkabel entsprechen unbedingt Telcordia GR-1435-CORE, Ausgabe 2, die eine Leistungscharakterisierung und Tests bei 1310nm, 1490nm, 1550nm und 1625nm erfordert.
Merkmale und Vorteile:
Spezifikationen und Parameter:
MPO-Glasfaserkabel Leistung:
| MPO-Anschluss | Standard Sm | Niedriger Verlust Sm | Standard-Mm | Niedriger Verlust | |
| Einsetzungsverlust | Typisch (dB) | 0.35 | 0.2 | 0.35 | 0.2 |
| Maximal (dB) | 0.75 | 0.35 | 0.6 | 0.35 | |
| Rücklaufverlust (dB) | ≥ 60 für APC (8 Winkelpolish) |
≥ 20 für PC | |||
| ≥ 50 für PC | - Ich weiß. | ||||
| Männer/Frauen (dB) | Mann: mit Nadeln, Frau: ohne Nadeln | ||||
| Zugfestigkeit (dB) | ≤ 0,3 (max. 66N) | ||||
| Schwingungen (dB) | ≤ 0,3 (von 10 bis 55 Hz) | ||||
| Wärmezyklus (dB) | ≤ 0,3 (-40 ~ 75 °C, 21 Zyklen) | ||||
Geometrischer Parameter der Endfläche:
| Artikel | Spezifikationen | ||||
| S.M. | MM | ||||
| RX(mm) | MIN 2000 | ||||
| RY(mm) | MIN 5 | ||||
| Fiberhöhe (nm) | 1000 bis 3500 | ||||
| Max. Diff. Gesamthöhe (nm) | Maximal: 500 | ||||
| Höchstdifferenz (nm) | Maximal: 300 | ||||
| X-Achsenwinkel (°) | -0,2 ~ 0.2 | ||||
| Y-Achsenwinkel (°) | PC: -0,2 ~ 0.2 APC: 7,8 bis 8.2 |
-0,2 ~ 0.2 | |||
| Kerndipping | N/A | -100 ~ 200 | |||
Informationen zur Bestellung:
| MPO | - XX | - XX | - XX | - X. | - XX | - X. | - XX |
| A1: G657A1 A2: G657A2 M3: OM3 M4: OM4 M5: OM5 |
LZ: LSZH NP: OFNP NR: OFNR |
FF: MPO /MPO ((Frauen zu Frauen)) MF: MPO/MPO (männlich zu weiblich) MM: MPO/MPO (von Mann zu Mann) |
L: geringer Verlust B: Standardverlust |
121 × 12 Kern 484 × 12 Kern 72:6 × 12 Kern 96:8×12 Kern |
A: TIA568 Durchlauftyp B: TIA568 Rückwärtstyp C: Kreuztyp TIA568 |
5M bis 50M |
|
| Geschlecht | Farbe des Gehäuses | Ferrule | Verbindungsverluststandard | Faserkernen | Polarität | Faserlänge |
MPO-Faser-Pflasterkabel Anwendung:
Geehe's Standards Konformität:
