Produktdetails:
|
| Vorbildliches Name: | MTP-/MPOkassette in mehreren Betriebsarten | Faser-Modus: | OM4 50/125μm |
|---|---|---|---|
| Faseranzahl: | 24 Faser | Front Connector Type: | Duplex 12x LC |
| Hintere Verbindungsstück-Art: | Mann 2x MPO-12 (festgesteckt) | Prüfen Sie Wellenlänge: | 850/1300nm |
| Faser-Länge: | 1 m, 3 m, 5 m oder OEM | Polarität: | Schreiben Sie A |
| Abstand des Ethernet-10G: | 400m an 850nm | 40 / 100G Ethernet-Entfernung: | 150m an 850nm |
| Hervorheben: | MTP-Kassette in mehreren Betriebsarten,50/125 MTP-Kassette,Kassette OM3 MTP |
||

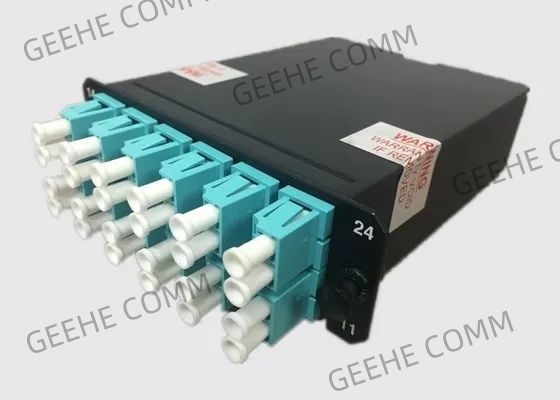

40Gb MTP/MPO Kassette des Durchlauf-OM3 2x MPO-12 des Duplex-50/125 in mehreren Betriebsarten
Basisdaten:
MPO-Faser-ist Optikkassetten-Modul für den sicheren Übergang zwischen getrennten Verbindungsstücken MPO und LC bestimmt. Es ist für Rückwand mit hoher Dichte und das Rechenzentrumverkabeln passend, das ausgezeichneten Nutzen im Hinblick auf Vor-Ort-Installations-Zeit und Raumersparnis anbietet.

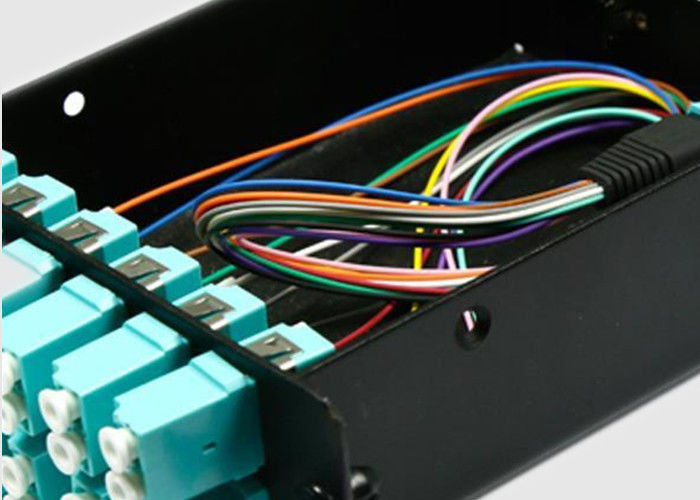

Diese Faser-Optikkassetten-Modulausrüstung schließt 2x vor-beendetes MPO-12 zu 12x LC Duplex betreiben 50/125 Optikgeschirrkabels der Faser OM3 in mehreren Betriebsarten, eines MPO-Adapters in der Rückseite, Duplexadapter 12x LC in der Front und des Kassettenmoduls mit ein, dass die Faser nach innen von ihr verlegt und angeschlossen wird.
Geehe bietet Spezialitätenkomponenten an, um zu helfen, mehrfache RichtungsKabelführung und Management zu stützen. Jede Komponente kann in die gewünschte Richtung darauf abgezielt werden, um eine organisierte Annäherung Kabeleinbau anzubieten.
Features&Benefits:
Spezifikationen und Parameter:
Faser-Optikleistung 16F MPO:
| MPO-Verbindungsstück | Standardinspektion | Dämpfungsärme Inspektion | Standardmillimeter | Dämpfungsärmer Millimeter | |
| Einfügungsdämpfung | Typisch (DB) | 0,35 | 0,2 | 0,35 | 0,2 |
| Maximal (DB) | 0,75 | 0,35 | 0,6 | 0,35 | |
| Rückflussdämpfung (DB) | ≥60 für APC (Politur mit 8 Winkeln) |
≥20 für PC | |||
| ≥50 für PC | — | ||||
| Männlich/weiblich (DB) | Mann: mit den Stiften weiblich: ohne Stifte | ||||
| Dehnfestigkeit (DB) | ≤0.3 (maximales 66N) | ||||
| Erschütterung (DB) | ≤0.3 (10-55Hz) | ||||
| Thermischer Zyklus (DB) | ≤0.3 (- 40~75℃, 21cycles) | ||||
Geometrischer Parameter der Stirnfläche:
| Einzelteil | Spezifikt. | ||||
| Inspektion | Millimeter | ||||
| RX (Millimeter) | MINUTE 2000 | ||||
| Relais (Millimeter) | MINUTE 5 | ||||
| Faser-Höhe (Nanometer) | 1000-3500 | ||||
| Maximumunterschied. Höhe alle (Nanometer) | Max: 500 | ||||
| Maximumunterschied. Höhenjustage (Nanometer) | Max: 300 | ||||
| X-Achsen-Winkel (°) | -0,2 | 0,2 | ||||
| Y-Achsen-Winkel (°) | PC: -0,2 | 0,2 APC: 7,8 | 8,2 |
-0,2 | 0,2 | |||
| Kern-Bad | N/A | -100 | 200 | |||
Einrichtungs-Informationen:
MC-2xMPO/M-12xDLC-24OM3-A: MPO-Faser-Optikkassette, Mann 2x MPO-12 zu Duplex 12x LC/UPC, 24 Fasern OM3 in mehreren Betriebsarten, Art A, Schlüsselobenschlüssel unten
| MPO | - XX | - XX | - XX | - X | - XX | - X | - XX |
| A1: G657A1 A2: G657A2 M3: OM3 M4: OM4 M5: OM5 |
LZ: LSZH NP: OFNP NR: OFNR |
FF: MPO /MPO (Frau zur Frau) MF: MPO/MPO (Mann zu einer Frau) Millimeter: MPO/MPO (Mann zu männlichem) |
L: Dämpfungsarm B: Standardverlust |
Kern 12:1×12 Kern 48:4×12 Kern 72:6×12 Kern 96:8×12 |
: TIA568 durch-artig B: Art der Rückseite TIA568 C: TIA568 quer-artig |
5M zu 50M |
|
| Geschlechts-Art | Unterkunft von Farbe | Zwinge | Verbindungsstückverluststandard | Faserkerne | Polarität | Faserlänge |
MPO-Kassetten-Anwendung:
Datacenter-Infrastruktur
Speicherbereichnetz
Auftauchende 40 u. Protokolle 100Gps
Parallele Optik
Verkabelungssystem des Unternehmensnetzwerks
Geehes Standard-Befolgung:
RoHS-Zertifikat:
