Produktdetails:
|
| Modellname: | MPO zu LC Fanout 12 Faserkabel | Fasermodus: | Einzelmodus, Mehrmodus |
|---|---|---|---|
| Jacke OD: | 0,9 mm | Anschlusstyp: | MPO zu FC |
| Jacke Farbe: | Bunt: Magenta/Beige/Aqua/Grün/Gelb, rot usw. | Wellenlänge: | 850/1300nm |
| Faserlänge: | 1m, 3m, 5m oder Soem | Mindestbiegungsradius: | 7,5 mm |
| 10G Ethernet-Distanz: | 400 m bei 850 nm | Abstand des Ethernet-40/100G: | 150m an 850nm |
| Hervorheben: | Ausbruch-Kabel 125um MPO,8 FC zu den Ausbruch-Kabeln MTP MPO,mpo 125um Lichtwellenleiter |
||

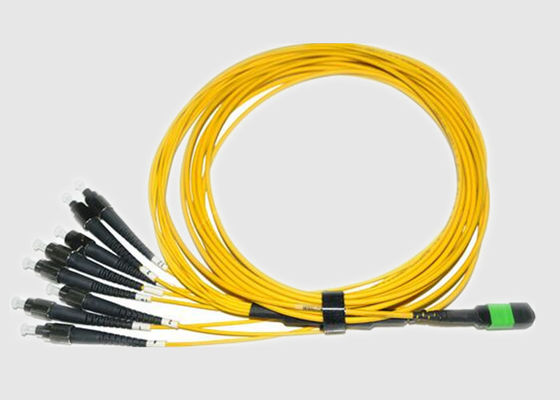

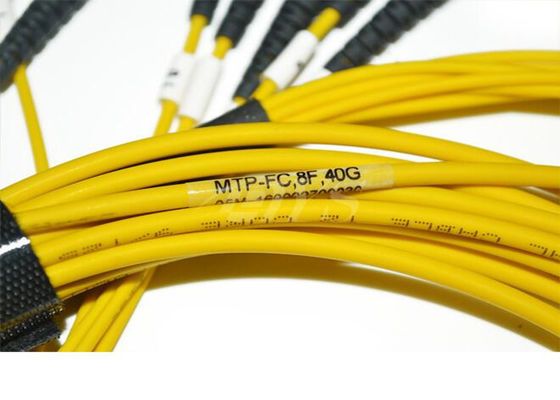

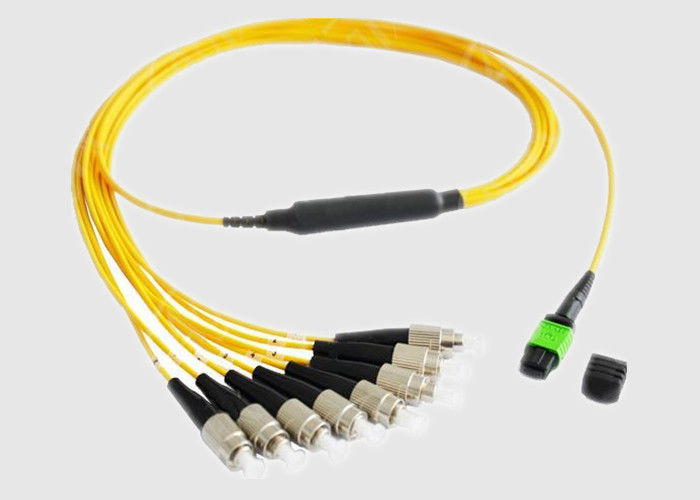

8 FC bis MTP Multimode 62.5/125um, 2 mm MPO-Faserausbruchskabel
Grundlegende Informationen:
Multi-Fiber-Vertriebskabel sind so konzipiert, dass sie durch die verfügbaren Funktionen und Optionen ein hohes Maß an Flexibilität bieten und es ermöglichen, jedes Kabel genau für die jeweilige Anwendung herzustellen.Mit der Vielzahl der Anwendungen und Anforderungen der meisten Multi-Fiber MTP-MPO Breakout, haben die Verteilungskabel.
Multi-Fiber-MTP-MPO-Vertriebskabel sind in Einzel-, Multimode- und laseroptimierten Fasertypen, mehreren Verpackungs-/Konstruktionsarten für verschiedene Anwendungen erhältlich,Faserzahl von 2-72 Fasern, und Breakout Stil/Länge.
MPO zu FC Merkmale und Vorteile:
Spezifikationen und Parameter:
MPO-Faseroptikleistung:
| MPO-Anschluss | Standard Sm | Niedriger Verlust Sm | Standard-Mm | Niedriger Verlust | |
| Einsetzungsverlust | Typisch (dB) | 0.35 | 0.2 | 0.35 | 0.2 |
| Maximal (dB) | 0.75 | 0.35 | 0.6 | 0.35 | |
| Rücklaufverlust (dB) | ≥ 60 für APC (8 Winkelpolish) |
≥ 20 für PC | |||
| ≥ 50 für PC | - Ich weiß. | ||||
| Männer/Frauen (dB) | Mann: mit Nadeln, Frau: ohne Nadeln | ||||
| Zugfestigkeit (dB) | ≤ 0,3 (max. 66N) | ||||
| Schwingungen (dB) | ≤ 0,3 (von 10 bis 55 Hz) | ||||
| Wärmezyklus (dB) | ≤ 0,3 (-40 ~ 75 °C, 21 Zyklen) | ||||
Geometrischer Parameter der Endfläche:
| Artikel | Spezifikationen | ||||
| S.M. | MM | ||||
| RX(mm) | MIN 2000 | ||||
| RY(mm) | MIN 5 | ||||
| Fiberhöhe (nm) | 1000 bis 3500 | ||||
| Max. Diff. Gesamthöhe (nm) | Maximal: 500 | ||||
| Höchstdifferenz (nm) | Maximal: 300 | ||||
| X-Achsenwinkel (°) | -0,2 ~ 0.2 | ||||
| Y-Achsenwinkel (°) | PC: -0,2 ~ 0.2 APC: 7,8 bis 8.2 |
-0,2 ~ 0.2 | |||
| Kerndipping | N/A | -100 ~ 200 | |||
Informationen zur Bestellung:
| MPO | - XX | - XX | - XX | - X. | - XX | - X. | - XX |
| A1: G657A1 A2: G657A2 M3: OM3 M4: OM4 M5: OM5 |
LZ: LSZH NP: OFNP NR: OFNR |
FF: MPO /MPO ((Frauen zu Frauen)) MF: MPO/MPO (männlich zu weiblich) MM: MPO/MPO (von Mann zu Mann) |
L: geringer Verlust B: Standardverlust |
121 × 12 Kern 484 × 12 Kern 72:6 × 12 Kern 96:8×12 Kern |
A: TIA568 Durchlauftyp B: TIA568 Rückwärtstyp C: Kreuztyp TIA568 |
5M bis 50M |
|
| Geschlecht | Farbe des Gehäuses | Ferrule | Verbindungsverluststandard | Faserkernen | Polarität | Faserlänge |
MPO auf Fc-Faser-Patch-Cord-Anwendung:
Geehe's Standards Konformität:
