Produktdetails:
|
| Modellname: | MPO-Lichtwellenleiter | Faserkern: | 4, 8,12, 16, 24, 48, 72, 96 Kerne Größen verfügbar |
|---|---|---|---|
| Faserdurchmesser: | 2,0 mm | Anschlusstyp: | MPO, SC, SC/APC, LC, LC/APC, ST, FC, FC/APC -Anschlussoptionen |
| Jacke Farbe: | Beige/aqua/grün/gelb usw. | Material für Faserjacken: | Aufbruch (OFNR), Plenum (OFNP), LSZH |
| Faserlänge: | 1m oder als Ihre Anfrage | Fasertyp: | Einzelmodus (OM3, OM4, OM5 sind optional) |
| Wellenlänge: | 850 nm/1310 nm/1550 nm | Langfristige Zuglast: | 50 N |
| Hervorheben: | 2.0mm mpo Lichtwellenleiter,1m MPO LWL - Kabel,LWL - Kabel des Aufbruch-OFNR MPO |
||

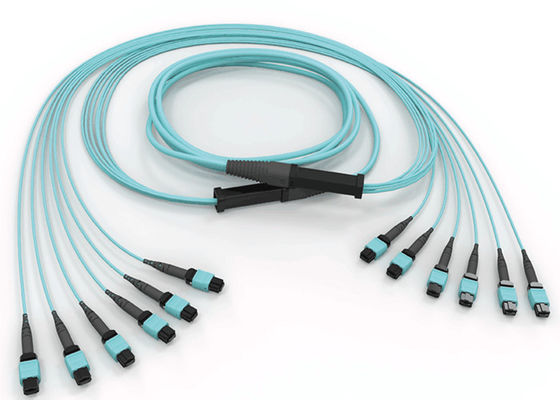

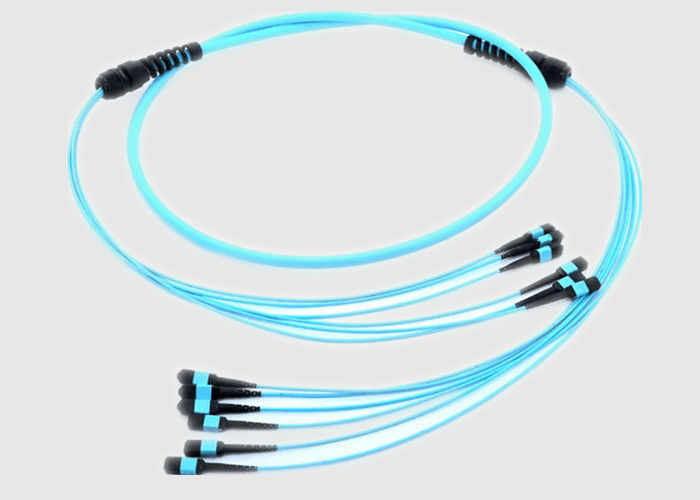

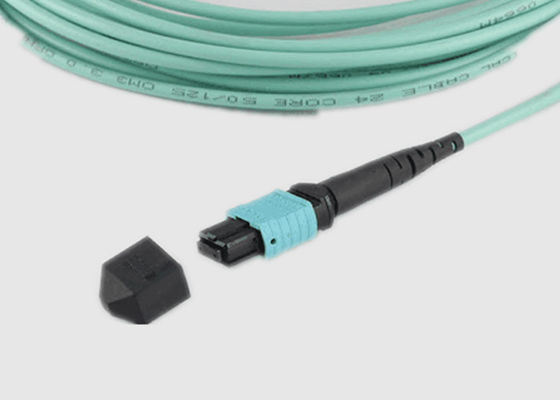

12-adriger OM3-Singlemode-Standard-2,0-mm-Breakout-MPO-Glasfaserkabel
Kurzbeschreibung:
* Optionen für 12 und 24 Fasern verfügbar
* Industriestandard-Steckverbindergehäuse
* Glasfaserkabel nach Maß
* Stiefel für zusätzliche Faserführung verfügbar
* Kabelkonfektionen werden vor dem Versand zu 100 % qualitätsgeprüft
* Optionen mit geringem Verlust verfügbar
* Mehrere Bänder im runden Mantel gestapelt
* Loopback-Adapter verfügbar
* Standard-2,0-mm-Furkation für Einzelfaser-Steckverbinder
Hauptmerkmale und Vorteile:
* Industriestandard-Steckverbindergehäuse
* Vereinfacht die Implementierung
* Kompatibel mit anderen vorinstallierten Kabeln
* MTP/MPO-Loose-Tube-Trunk-vorkonfektionierte Glasfaserkabel
* Unser Glasfaserkabel ist in Optionen mit 4, 8, 12, 16 und 24 Kernen erhältlich
* PVC-Kabel, beständig gegen Oxidation und Abbau
Spezifikationen und Parameter:
Glasfaserleistung:
| MPO-Steckverbinder | Standard-SM | Geringer Verlust SM | Standard-MM | Geringer Verlust MM | |
| Einfügedämpfung | Typisch (dB) | 0,35 | 0,2 | 0,35 | 0,2 |
| Maximal (dB) | 0,75 | 0,35 | 0,6 | 0,35 | |
| Rückflussdämpfung (dB) | ≥60 für APC (8-Winkel-Politur) |
≥20 für PC | |||
| ≥50 für PC | — | ||||
| Male/Female (dB) | Male: mit Pins, Female: ohne Pins | ||||
| Zugfestigkeit (dB) | ≤0,3 (max. 66 N) | ||||
| Vibration (dB) | ≤0,3 (10-55 Hz) | ||||
| Thermischer Zyklus (dB) | ≤0,3 (-40~75℃, 21 Zyklen) | ||||
Geometrischer Parameter der Stirnfläche:
| Artikel | Spez. | ||||
| SM | MM | ||||
| RX(mm) | MIN 2000 | ||||
| RY(mm) | MIN 5 | ||||
| Faserhöhe (nm) | 1000-3500 | ||||
| Max. Diff. Höhe alle (nm) | MAX: 500 | ||||
| Max. Diff. Höhe adj (nm) | MAX: 300 | ||||
| X-Achsen-Winkel ( °) | -0,2 ~ 0,2 | ||||
| Y-Achsen-Winkel ( °) | PC: -0,2 ~ 0,2 APC: 7,8 ~ 8,2 |
-0,2 ~ 0,2 | |||
| Kerndip | N/A | -100 ~ 200 | |||
Bestellinformationen:
| MPO | -XX | -XX | -XX | -X | -XX | -X | -XX |
| A1: G657A1 A2: G657A2 M3: OM3 M4: OM4 M5: OM5 |
LZ: LSZH NP: OFNP NR: OFNR |
FF: MPO /MPO (Buchse zu Buchse) MF: MPO/MPO (Stecker zu Buchse) MM: MPO/MPO (Stecker zu Stecker) |
L: Geringer Verlust B: Standardverlust |
12:1×12 Kern 48:4×12 Kern 72:6×12 Kern 96:8×12 Kern |
A: TIA568 Durchgangstyp B: TIA568 Rückwärtstyp C: TIA568 Kreuztyp |
5M bis 50M |
|
| Geschlechtstyp | Gehäusefarbe | Ferrule | Steckverbinderverluststandard | Faserkern | Polarität | Faserlänge |
MPO-zu-MTP-Anwendung:
* Verkabelung von Rechenzentrumssystemen
* MPO-MPO- oder MPO-Breakout-Abschlüsse
* Head-End-Abschluss an einem Glasfaser-„Backbone“
* Abschluss von Glasfaser-Rack-Systemen
* 40G- und 100G-Optiksystem, QSFP-Modul
