Produktdetails:
|
| Vorbildliches Name: | Fiberoptischer Schalttafel-Wand-Berg | Struktur: | 19" Gestell angebracht |
|---|---|---|---|
| Gestell-Material: | Kaltgewalzter Stahl, AL | Gestell-Farbe: | Schwarz, weiß, grau oder Soem |
| Höhe: | 1U, 2U, 3U, 4U, 8U | Häfen: | 6, 12, 24, 48, 72, 96, 144 |
| Verbindungsstück: | ST. SC-LC FC | Stärke: | 0.8mm, 1.0mm, 1.2mm |
| Max. Fiber Cores: | 12 | Maße (HxWxD): | 48.2×27.8×44mm |
| Hervorheben: | 19 Zoll 1U Sc-Faser-Schalttafel,19 Wand-Berg-Faser-Schalttafel des Zoll-1U,Portfaserschalttafel sc-1U 24 |
||

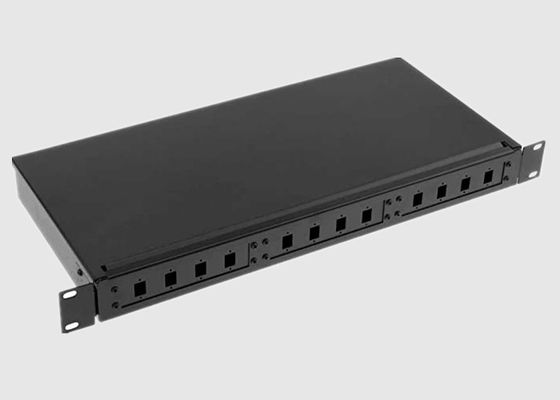

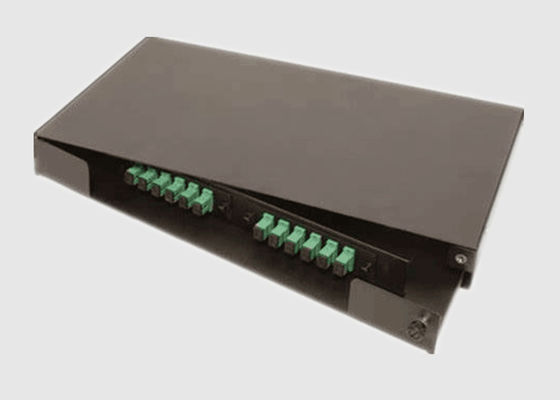

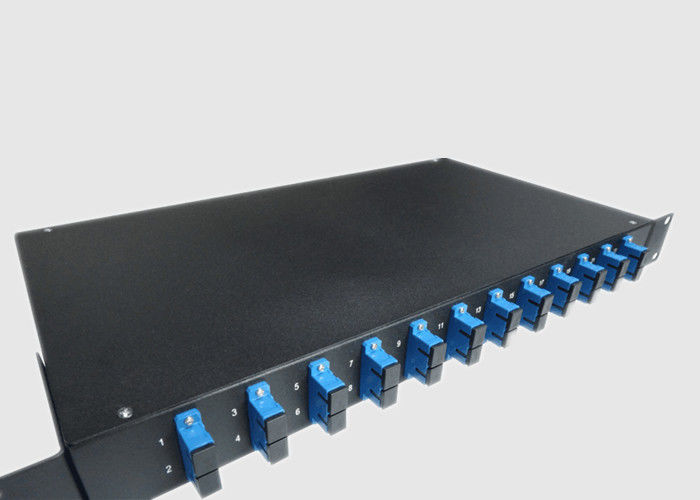

19 Zoll 24 Port-Schalttafel-Wand-Berg Sc-Verbindungsstück-1U fiberoptischer
Basisdaten:
Ein 19 Zoll Faser-Optikschalttafel schiebend ist, um internes Fasermanagement zu erleichtern und entworfen worden Faserdichte in den Höhenzuwächsen 1U, 2U und 4U auch zu maximieren.
Der gleitende Behälter bietet einfachen Zugang zum Faserverkabeln. Brettlagerung in den Konfigurationen 1×4,1×8,1×16,1×32,1×64,2×4,2×8,2×16,2×32 in Sc-Simplexbetrieb, Sc-Duplex, ST/FC (D herausgeschnitten), LC-Duplex (Sc-Simplexabdruck), LC-Viererkabel (Sc-Duplexabdruck). Versionen sind mit Ausschnitten MTP MPO auf der Rückseite für Gebrauch mit vor-beendeten MTP-/MPOstämmen, in Verbindung stehende Faserzusätze verfügbar und Zöpfe sind optional.
Schalttafel-Wand-Berg Benefit&-Eigenschaft:
Schalttafel-Wand-Berg-Anwendung:
Specificaiton&Technology-Parameter:
| Parameter | 1x4 | 1x8 | 1x16 | 1x32 | 1x64 | 2x4 | 2x8 | 2x16 | 2x32 | ||
| Funktionierende Wellenlänge (Nanometer) | SDWC: 1310&1550; STWC: 1310,1490 &1550 | ||||||||||
| Portwellenlängenbereich (Nanometer) | 1310 ±40,1490 ±10 und 1550 ±40 | ||||||||||
| Einfügungsdämpfung @1310nm/1550nm | 7,1 | 10,5 | 13,6 | 16,8 | 20,5 | 7,4 | 10,8 | 14,5 | 17,5 | ||
| Einheitlichkeit (DB) | 0,6 | 1 | 1,6 | 2 | 1,8 | 0,8 | 1,2 | 1,8 | 2,2 | ||
| PDL@ 1310/1550 Nanometer (DB) | ≤0.3 | ||||||||||
| Eingangsleistung (mW) | 250max | ||||||||||
| Betriebstemperatur (℃) | -40~+85℃ | ||||||||||
| Lagertemperatur (℃) | -40~+85℃ | ||||||||||
| Faser-Art | Corning G657A1, 900μm, 2mm, 3mm loses Rohr | ||||||||||
| Maße (L×W×H) (Millimeter) | 100×80×10,141×115×18, auf Anfrage | ||||||||||
* das exklusive Verbindungsstück der oben genannten Spezifikation
19 Zoll-Gestell-Spezifikation:
| 19 Zoll-Gestell | LGX | ||||||||||
| Konfiguration | 1U | 2U | 1U | 2U | |||||||
| Verpackende Maße (Millimeter) | 482.6×278×44 | 482.6×278×88 | 129×125×29 | 129×125×58 | |||||||
| Installations-Maße (Millimeter) | 462.7×11.0 (4-Φ6) | 462.7×27.5 (6-Φ6) | 118(2-Φ6) | 118×29.2(2-Φ7) | |||||||
Einrichtungs-Informationen:
| WBC- | X | X2- | 35- | XX | X | XX | XX | X | ||
| P: Prämie : Grad A X: Folgen Sie den Anforderungen des Kunden |
13:1x3 14:1X4 … 232:2 X32 |
35:1310/1550nm | 01: 01:99 02: 02:98 ...... 50: 50:50 |
1:1 m x: Folgen Sie den Anforderungen des Kunden |
25:250μM Fiber 09:900μM Loose Fiber |
Sc: SC/UPC SA: SC/APC 00: schließen Sie nicht an |
D: D 1U: J1 2U: J2 |
|||
| Grad | Anschlussnummer | Operations-Wellenlänge | Kopplungsverhältnis | Faser-Länge | Faser-Art | Verbindungsstück-Art | Maß | |||
Service Wuhans Geehe:
1) Hohe Klimastabilität
Niedrige Einfügungsdämpfung, abhängiger Verlust der niedrigen Polarisation, niedrige hintere Reflexion und gute Einheitlichkeit
2) Kompaktbauweise
Klein, kann es in eine Vielzahl des Zwischengetriebes direkt installiert sein und wenig Raum gerade aufnehmen
3) Strenge Qualitätskontrolle
Wir garantieren, dass jedes Produkt zu den Händen von Kunden abhängig von zwingenden Prüfnormen ist
4) Hochwertiges Walzdraht
Ausgezeichneter PVC-Draht, gute Stärke und Hartnäckigkeit, lange Lebensdauer
