Produktdetails:
|
| Vorbildliches Name: | Faser-Optikschalttafel im Freien | Struktur: | Kaltgewalzter Stahl |
|---|---|---|---|
| Spray-Beschichtung: | Elektrospray | Gestell-Farbe: | Schwarz, weiß, grau oder Soem |
| Höhe: | 1U, 2U, 3U, 4U, 8U | Häfen: | 6, 12, 24, 48, 72, 96, 144 |
| Befestigung des Einstellbereichs: | 50mm | Faser-Kern: | 12~24FO |
| Optionale Faser-Optikeinbauplatte: | FC, LC, SC, ST.… | Maße 1U (Hxwxd): | 48.2×27.8×44mm |
| Hervorheben: | 50/125 Portschalttafel der faser-12,Hafen 1U 12 Faser-Schalttafel,50/125 St.-Faserschalttafel |
||

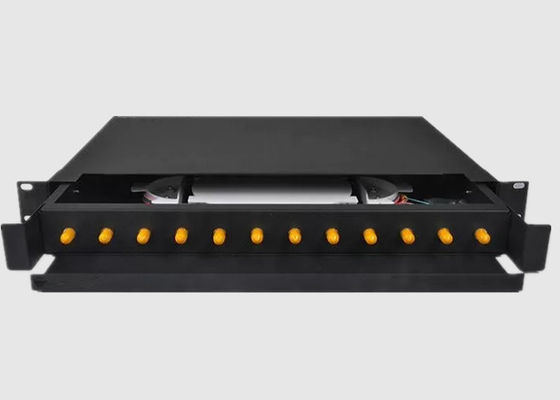

Platten-Ausrüstung des St.-Faser-Zopf-50/125 1U Gestell-angebrachte der Planscheibe-12 Fasern
Basisdaten:

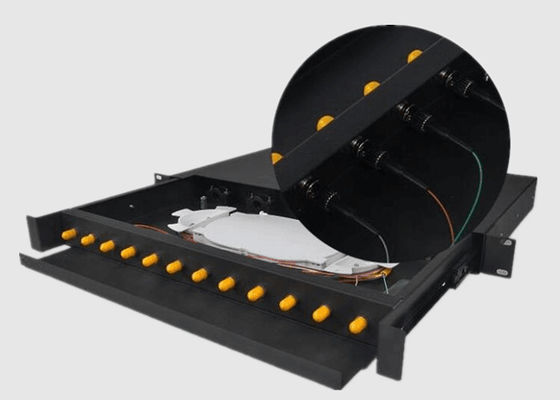

Vorbelastete Faser-Schalttafel-Ausrüstungen schließen eine Optikschalttafel der Faser-1U mit ein, die mit Einbauplatten geladen wird und ein Faser-Optikspleiß-Behälter, auch eingeschlossen ist ein Satz Spleiß-Ärmel und ein Satz anwendbare Faser-Optikzöpfe. Alle unbenutzten Einbauplatteschlitze werden mit einer leeren Platte bedeckt, um die Innere der Schalttafel zu schützen.
Geehes St.-Zöpfe ist Singlemode und Gelb für Inspektion APC. Jede Platte hat innerhalb sie einen Satz Festlegungsklammern eingeschlossen, und ein Kabelmanagementsatz, der Kabeleinführungsdrüsen, Kabelbinder, Spleißhalter, Käfignüsse und Schrauben umfasst, werden auch zur Verfügung gestellt.
Schalttafel-Wand-Berg Benefit&-Eigenschaft:
Schalttafel-Wand-Berg-Anwendung:
Telekommunikationsnetze
FTTH
LAN, WAN, CATV-Netze
Aktive Gerätbeendigung
Breitband
EDFA-/WDMsystem
Specificaiton&Technology-Parameter:
| Parameter | 1x4 | 1x8 | 1x16 | 1x32 | 1x64 | 2x4 | 2x8 | 2x16 | 2x32 | ||
| Funktionierende Wellenlänge (Nanometer) | SDWC: 1310&1550; STWC: 1310,1490 &1550 | ||||||||||
| Portwellenlängenbereich (Nanometer) | 1310 ±40,1490 ±10 und 1550 ±40 | ||||||||||
| Einfügungsdämpfung @1310nm/1550nm | 7,1 | 10,5 | 13,6 | 16,8 | 20,5 | 7,4 | 10,8 | 14,5 | 17,5 | ||
| Einheitlichkeit (DB) | 0,6 | 1 | 1,6 | 2 | 1,8 | 0,8 | 1,2 | 1,8 | 2,2 | ||
| PDL@ 1310/1550 Nanometer (DB) | ≤0.3 | ||||||||||
| Eingangsleistung (mW) | 250max | ||||||||||
| Betriebstemperatur (℃) | -40~+85℃ | ||||||||||
| Lagertemperatur (℃) | -40~+85℃ | ||||||||||
| Faser-Art | Corning G657A1, 900μm, 2mm, 3mm loses Rohr | ||||||||||
| Maße (L×W×H) (Millimeter) | 100×80×10,141×115×18, auf Anfrage | ||||||||||
* das exklusive Verbindungsstück der oben genannten Spezifikation
19 Zoll-Gestell-Spezifikation:
| 19 Zoll-Gestell | LGX | ||||||||||
| Konfiguration | 1U | 2U | 1U | 2U | |||||||
| Verpackende Maße (Millimeter) | 482.6×278×44 | 482.6×278×88 | 129×125×29 | 129×125×58 | |||||||
| Installations-Maße (Millimeter) | 462.7×11.0 (4-Φ6) | 462.7×27.5 (6-Φ6) | 118(2-Φ6) | 118×29.2(2-Φ7) | |||||||
Einrichtungs-Informationen:
| WBC- | X | X2- | 35- | XX | X | XX | XX | X | ||
| P: Prämie : Grad A X: Folgen Sie den Anforderungen des Kunden |
13:1x3 14:1X4 … 232:2 X32 |
35:1310/1550nm | 01: 01:99 02: 02:98 ...... 50: 50:50 |
1:1 m x: Folgen Sie den Anforderungen des Kunden |
25:250μM Fiber 09:900μM Loose Fiber |
Sc: SC/UPC SA: SC/APC 00: schließen Sie nicht an |
D: D 1U: J1 2U: J2 |
|||
| Grad | Anschlussnummer | Operations-Wellenlänge | Kopplungsverhältnis | Faser-Länge | Faser-Art | Verbindungsstück-Art | Maß | |||
Service Wuhans Geehe:
1) Hohe Klimastabilität
Niedrige Einfügungsdämpfung, abhängiger Verlust der niedrigen Polarisation, niedrige hintere Reflexion und gute Einheitlichkeit
2) Kompaktbauweise
Klein, kann es in eine Vielzahl des Zwischengetriebes direkt installiert sein und wenig Raum gerade aufnehmen
3) Strenge Qualitätskontrolle
Wir garantieren, dass jedes Produkt zu den Händen von Kunden abhängig von zwingenden Prüfnormen ist
