Produktdetails:
|
| Vorbildliches Name: | Faser-Optikgestell-Berg mit Adapter | Struktur: | 1.2mm Prämie kaltgewalzte Stahlplatte |
|---|---|---|---|
| Material: | Verzinkt walzen Sie Stahlblech kalt | Gestell-Farbe: | schwarz, weiß, grau |
| Höhe: | 1U, 2U, 3U, 4U, 8U | Häfen: | 6, 12, 24, 48, 72, 96, 144 |
| Verbindungsstück-Kapazität: | 12 Sc-Adapter, 12 LC-/UPCfaser-Schalttafel | Installations-Weise: | Gestellberg |
| Maße (L×W×H) Millimeter: | 1×32:141×115×18 | Eigenschaft: | Wasserdichtes staubdichtes |
| Hervorheben: | Schalttafel LC/UPC aus optischen Fasern,Schalttafel SC/UPC aus optischen Fasern,Hafen-Faserschalttafel LC/UPC 12 |
||

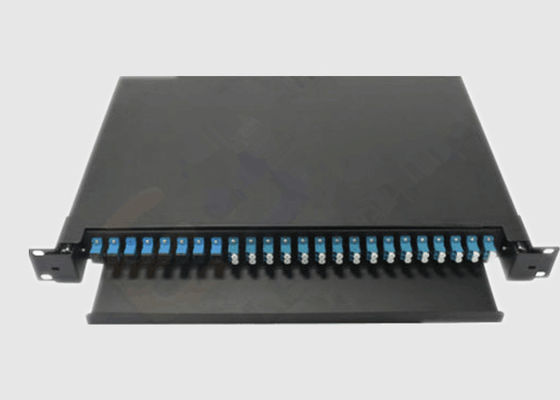

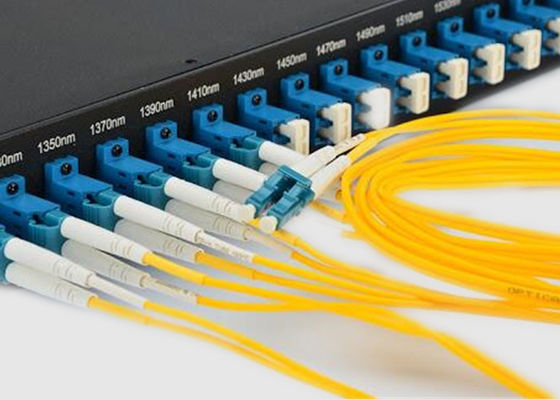

Faser-Zopf-Schalttafel SC/UPC LC/UPC Adapters&12 für Lichtwellenleiter
Basisdaten:

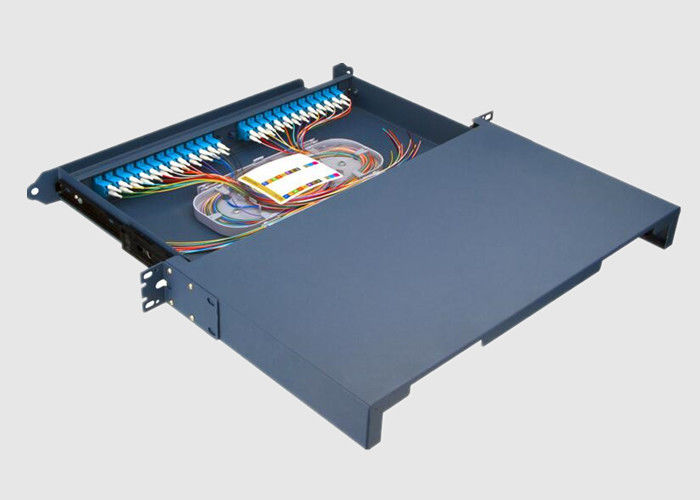

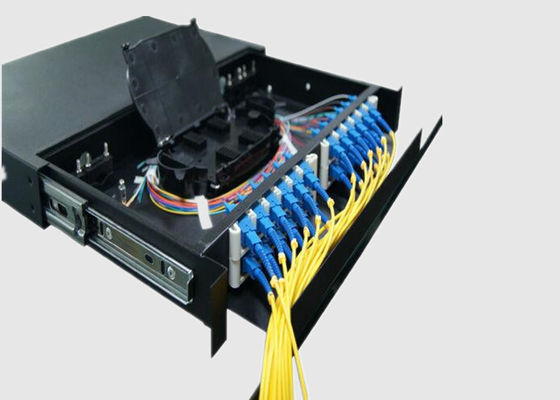

Platten eines kennzeichnen gleitende Gestellbergs 12 Häfen und kommen vorbelastet mit 12 Duplexadaptern Sc in mehreren Betriebsarten. Wenn Sie einige sofort haben zu machen Flecken, nutzen Sie die enthaltene Fasermanagementausrüstung, die einige wesentliche Waren wie eine Kabelmuffe der SEITE 13,5 hat, 1 Spleißbrücke, 8 Häschenclip, 24 Faserstränge und 1 Warnschild aus.
Geladene Ausrüstungen der Schalttafel-1U mit Zöpfen von 6 Häfen zu 36 Häfen in allen Verbindungsstückarten LC, LC APC, Sc, Sc APC, FC, FC APC und St. und bis 72 Häfen mit LC oder LC APC. Ausrüstungen der Schalttafel-2U mit Zöpfen von 6 Häfen zu 72 Häfen in allen Verbindungsstückarten LC, LC APC, Sc, Sc APC, FC, FC APC und St. und bis 144 Häfen mit LC oder LC APC. Verfügbar in Monomode- 9/125μm, 62.5/12μm in mehreren Betriebsarten und 50/125μm in mehreren Betriebsarten OM3.
Schalttafel Benefit& kennzeichnet:
Schalttafel-Anwendung:
FTTX-Anwendungen, Datacenter und LAN- u. WAN-Projekte.
Specificaiton&Technology-Parameter:
| Parameter | 1x4 | 1x8 | 1x16 | 1x32 | 1x64 | 2x4 | 2x8 | 2x16 | 2x32 | ||
| Funktionierende Wellenlänge (Nanometer) | SDWC: 1310&1550; STWC: 1310,1490 &1550 | ||||||||||
| Portwellenlängenbereich (Nanometer) | 1310 ±40,1490 ±10 und 1550 ±40 | ||||||||||
| Einfügungsdämpfung @1310nm/1550nm | 7,1 | 10,5 | 13,6 | 16,8 | 20,5 | 7,4 | 10,8 | 14,5 | 17,5 | ||
| Einheitlichkeit (DB) | 0,6 | 1 | 1,6 | 2 | 1,8 | 0,8 | 1,2 | 1,8 | 2,2 | ||
| PDL@ 1310/1550 Nanometer (DB) | ≤0.3 | ||||||||||
| Eingangsleistung (mW) | 250max | ||||||||||
| Betriebstemperatur (℃) | -40~+85℃ | ||||||||||
| Lagertemperatur (℃) | -40~+85℃ | ||||||||||
| Faser-Art | Corning G657A1, 900μm, 2mm, 3mm loses Rohr | ||||||||||
| Maße (L×W×H) (Millimeter) | 100×80×10,141×115×18, auf Anfrage | ||||||||||
* das exklusive Verbindungsstück der oben genannten Spezifikation
19 Zoll-Gestell-Spezifikation:
| 19 Zoll-Gestell | LGX | ||||||||||
| Konfiguration | 1U | 2U | 1U | 2U | |||||||
| Verpackende Maße (Millimeter) | 482.6×278×44 | 482.6×278×88 | 129×125×29 | 129×125×58 | |||||||
| Installations-Maße (Millimeter) | 462.7×11.0 (4-Φ6) | 462.7×27.5 (6-Φ6) | 118(2-Φ6) | 118×29.2(2-Φ7) | |||||||
Einrichtungs-Informationen:
| WBC- | X | X2- | 35- | XX | X | XX | XX | X | ||
| P: Prämie : Grad A X: Folgen Sie den Anforderungen des Kunden |
13:1x3 14:1X4 … 232:2 X32 |
35:1310/1550nm | 01: 01:99 02: 02:98 ...... 50: 50:50 |
1:1 m x: Folgen Sie den Anforderungen des Kunden |
25:250μM Fiber 09:900μM Loose Fiber |
Sc: SC/UPC SA: SC/APC 00: schließen Sie nicht an |
D: D 1U: J1 2U: J2 |
|||
| Grad | Anschlussnummer | Operations-Wellenlänge | Kopplungsverhältnis | Faser-Länge | Faser-Art | Verbindungsstück-Art | Maß | |||
