Produktdetails:
|
| Modellbezeichnung: | Industrielle Glasfaser-Patch-Platte | Struktur: | Kaltgewalztes Stahl |
|---|---|---|---|
| Kabeleinführung: | 2x25mm Drüsenlöcher, 2x20mm Drüsenlöcher | Rackfarbe: | Schwarz, Weiß, Grau oder OEM |
| Höhe: | 1U, 2U, 3U, 4U, 8U | Häfen: | 6, 12, 24, 48, 72, 96, 144 |
| Montagebereich: | 50 mm | Faser-Kern: | 12-24 Fasern, MPO bis Lc-Fasern |
| Gewicht: | 2.9KGS | 1U Abmessungen (Hxwxd): | 48,2×27,8×44mm |
| Hervorheben: | OM3 MPO zu LC-Schalttafel,24 Port-MPO zu LC-Schalttafel,4U MPO zu LC-Schalttafel |
||

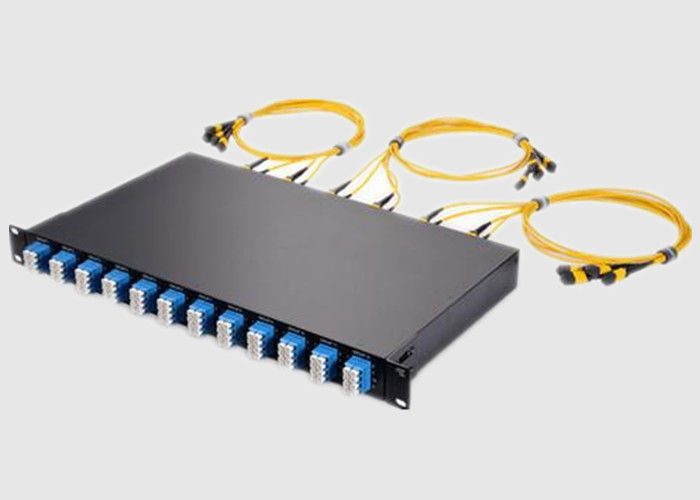

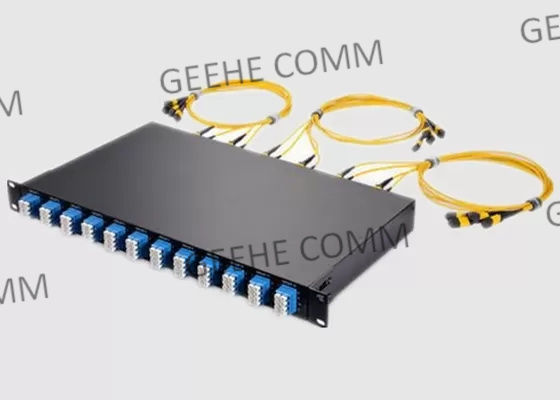

OM3MPO bis LC 24 Fiber Pigtails Telekommunikation Industriefaseroptische Patch-Panel
Grundlegende Informationen:

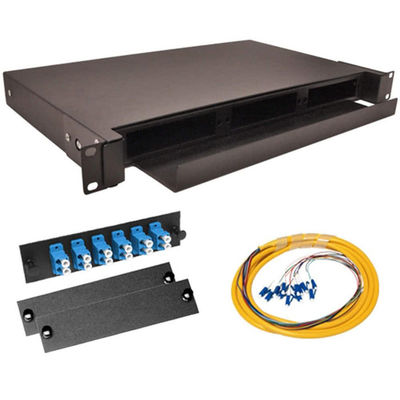

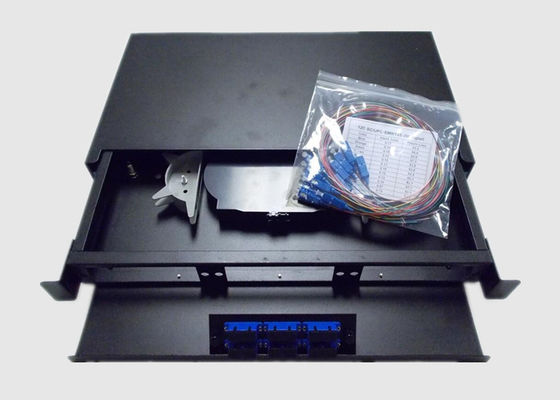

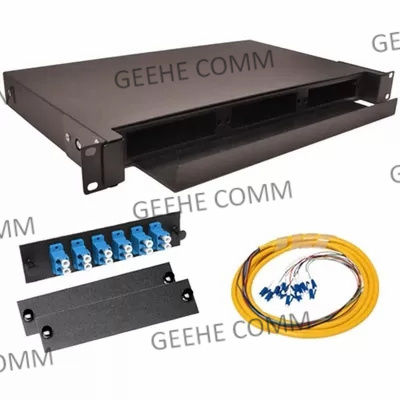

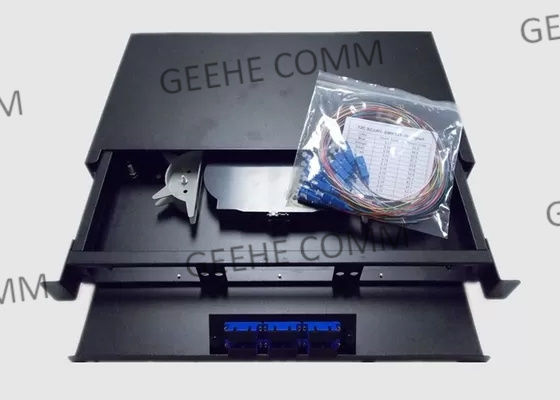

geladene 1U-Patch-Panel-Kits mit 6 bis 36 Ports in allen Anschlussarten LC, LC APC, SC, SC APC, FC, FC APC und ST und bis zu 72 Ports mit LC oder LC APC.2U-Patch-Panel-Kits mit 6 bis 72-Ports-Pigtails für alle Steckverbinder-Typen LC, LC APC, SC, SC APC, FC, FC APC und ST und bis zu 144 Ports mit LC oder LC APC.
Alle Kits umfassen 1RU Fiber Patch Panel (oder 2RU Fiber Patch Panel) mit Adapterplatten für Steckverbinder Ihrer Wahl und Splice-Tays, die Ihren Faserzahlenbedürfnissen entsprechen,mit einer Breite von mehr als 20 mm,Alle nicht verwendeten Schlitze auf dem Patch-Panel sind mit Leerzeichen gefüllt, um das Innere des Panels zu schützen.
Wir können Ihre Anforderungen an maximale Flexibilität und hohe Dichte mit Black Box Rackmount Fiber Cabinets erfüllen.
Patch Panel Wandmontage Nutzen und Eigenschaft:
Patch Panel Wandmontage Anwendung:
Telekommunikationsnetze
FTTH,LAN, WAN, CATV Netzwerke
Abschluss des aktiven Geräts
EDFA/WDM-System
Spezifikation und Technologieparameter:
| Parameter | 1x4 | 1x8 | 1x16 | 1x32 | 1x64 | 2x4 | 2x8 | 2x16 | 2x32 | ||
| Betriebswellenlänge(m) | SDWC:1310 und 1550".STWC:1310,1490 und 1550 | ||||||||||
| Portwellenlängenbereich(m) | 1310 ± 40,1490 ± 10 und 1550 ± 40 | ||||||||||
| Eintrittsverlust @1310nm/1550nm | 7.1 | 10.5 | 13.6 | 16.8 | 20.5 | 7.4 | 10.8 | 14.5 | 17.5 | ||
| Einheitlichkeit (dB) | 0.6 | 1 | 1.6 | 2 | 1.8 | 0.8 | 1.2 | 1.8 | 2.2 | ||
| PDL @ 1310/1550 nm (dB) | ≤ 03 | ||||||||||
| Eintrittsleistung (mW) | 250 max | ||||||||||
| Betriebstemperatur (°C) | -40 ~ +85°C | ||||||||||
| Speichertemperatur (°C) | -40 ~ +85°C | ||||||||||
| Art der Faser | Corning G657A1, 900 μm, 2 mm, 3 mm Loose Tube | ||||||||||
| Abmessungen (L × W × H) (mm) | 100 × 80 × 10,141 x 115 x 18,Auf Anfrage | ||||||||||
* Die vorstehende Spezifikation ausschließlich für den Stecker
Spezifikationen für das 19-Zoll-Rack:
| 19 Zentimeter-Raket | LGX | ||||||||||
| Ausstattung | 1U | 2U | 1U | 2U | |||||||
| Abmessungen der Verpackung(mm) | 482.6 × 278 × 44 | 482.6 × 278 × 88 | 129 × 125 × 29 | 129 × 125 × 58 | |||||||
| Größen der Anlage(mm) | 462.7×11.0 ((4-Φ6) | 462.7×27.5 ((6-Φ6) | 118(2-Φ6) | 118 mal 29.2(2-Φ7) | |||||||
Informationen zur Bestellung:
| WBC- | - Ich weiß nicht. | X2- | 35 bis | XX- | - Ich weiß nicht. | XX- | XX- | X | ||
| P: Prämien A: Klasse A X: Befolgen Sie die Anforderungen des Kunden |
13Wie geht's? 14Ich habe es nicht gesagt. Ich... 2322 x 32 |
35:1310/1550 nm | 0101:99 0202:98 ..... 5050.50 |
11 m x:Die Anforderungen des Kunden erfüllen |
25250 μM Faser 09:900μM Lockerfaser |
Für die Zwecke dieser Verordnung gelten folgende Bestimmungen: 00Keine Verbindung. |
D:D 1U:J1 2U:J2 |
|||
| Zulassung | Nummer des Hafens | Operation Wellenlänge | Kopplungsquote | Faserlänge | Art der Faser | Typ des Steckers | Abmessung | |||
Wuhan Geehe Service:
1) Hohe Umweltstabilität
Niedriger Einsetzverlust, niedriger polarisierungsabhängiger Verlust, niedrige Rückspiegelung und gute Gleichförmigkeit
2) Kompakte Struktur
Kleine Größe, kann es direkt in einer Vielzahl von Transfer-Boxen installiert werden und nehmen nur wenig Platz
3) Strenge Qualitätskontrolle
Wir garantieren, dass jedes Produkt, das den Kunden in die Hände fällt, strengen Teststandards unterliegt.
4) Schnelle Lieferung
Mit qualifizierten und stabilen Arbeitskräften ist der Auftragsumsatz schneller als bei den Wettbewerbern
5) Fabrikprüfung
Wir arbeiten mit bekannten Marken und japanischen Kunden zusammen, mit 15 Jahren Erfahrung in der Fabrikinspektion und sind mit dem gesamten Inspektionsprozess von SGS vertraut.
