Produktdetails:
|
| Vorbildliches Name: | Polarisationserhaltender optischer Zirkulator | Konfigurationsart: | Mini-tube-/ABSkasten |
|---|---|---|---|
| Wellenlänge: | 850nm zu 1528nm | Faserart: | PM Panda-Faser |
| Polarisations-Modus-Streuung (ps): | 0,1 | Kanalabstand: | 15nm |
| Material: | Edelstahl | PDL (DB): | ≤ 0,05 |
| Standardgrößen-Isolator-Maße (Millimeter): | Ø5.5 × 35 | Faser-Verbindungsstück: | LC/PC, SC/UPC, FC/UPC usw. |
| Hervorheben: | optischer Isolator der Faser-1528nm,Isolator 1528nm aus optischen Fasern,polarisationserhaltender optischer Zirkulator 1528nm |
||

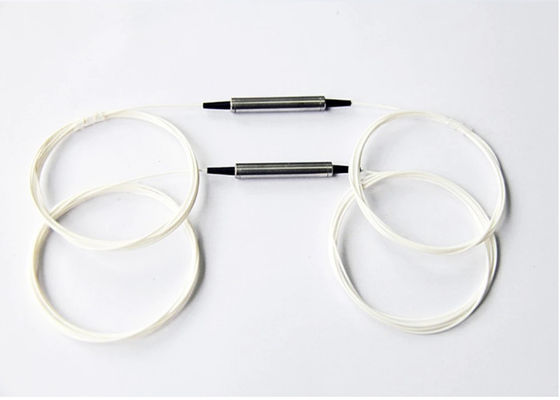

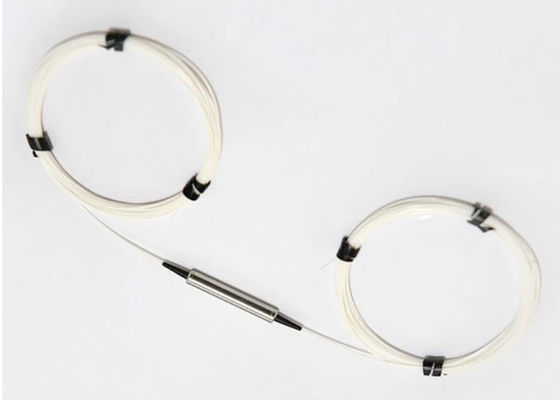

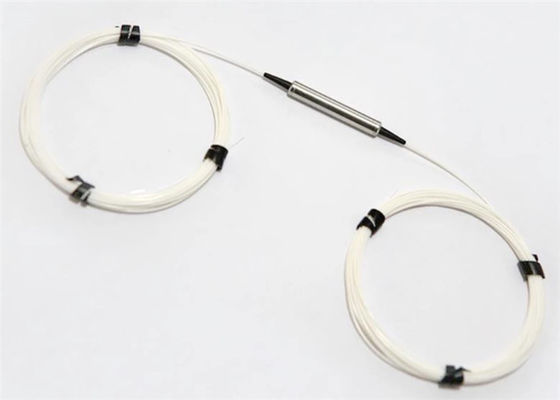

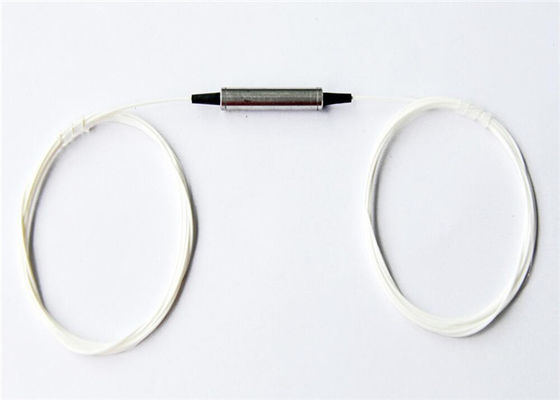

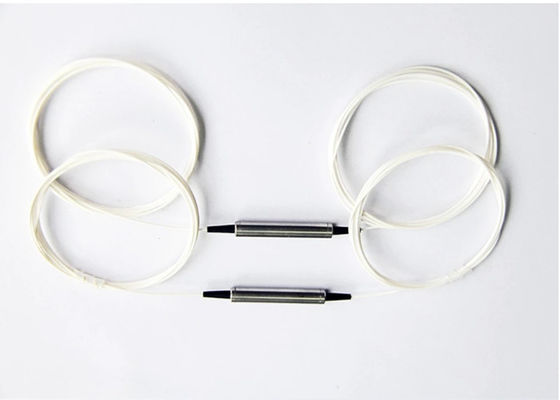

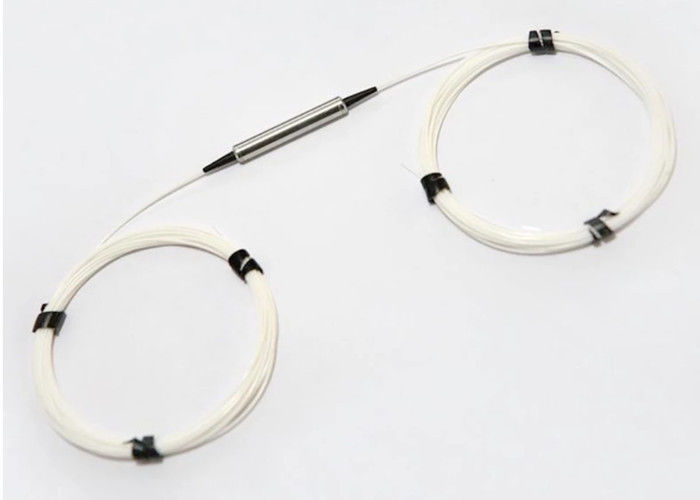

Polarisationserhaltender optischer Zirkulator mit hohem Extinktionsverhältnis von 1550 nm
Grundinformation:
Vorteile und Merkmale des optischen Isolators:
Zertifizierung und Konformität:
Spezifikations- und Technologieparameter:
| Parameter | Einheit | Einstufig | Zweistufig | ||||
| Grad | —— | P | A | P | A | ||
| Wellenlänge | nm | C-Band: 1528 ~ 1564 nm; 1310 ± 15 nm | |||||
| Einfügedämpfung (dB) (max.) (23℃) | dB | 0,5 | 0,6 | 0,6 | 0,7 | ||
| TDL | dB | 0,1 | 0,15 | 0,1 | 0,15 | ||
| Isolierung (min.)(23℃) | dB | 30 | 30 | 46 | 46 | ||
| PDL | dB | 0,1 | 0,15 | 0,1 | 0,15 | ||
| PMD | PS | 0,05 | 0,05 | 0,05 | 0,05 | ||
| Ein-/Aus-Rückflussdämpfung | dB | 60/60 | 60/55 | 60/60 | 60/60 | ||
| Maximale optische Leistung | MW | 500 | |||||
| Betriebstemperatur | ℃ | -10~+65 | |||||
| Lagertemperatur | ℃ | -40~+85 | |||||
| Paket | nm | Φ52x32 | |||||
Bestellinformationen:
| ISO- | X- | XX- | X- | XX- | XX- | XX- | M | |
| PID: Polarisationsunabhängig, zweistufig PISL: Niedrige Polarisationsmodendispersion |
31:1310nm 55:1550nm |
P:P-Note A: Note A |
09:0,9 mm 025:0,25 mm | 0,5:0,5m 1,0:1,0m | FC:FC/UPC FA:FC/APC 0:kein Anschluss |
M: Φ52x32mm | ||
| Typ | Wellenlänge | Grad | Faserdurchmesser. | Faserlänge | Verbinder | Packungsgröße | ||
