Produktdetails:
|
| Model Name: | ST to ST Fiber Jumper Cable | Sheath Material: | OFNR Riser |
|---|---|---|---|
| Cable Length: | 3m or Customerized | Propagation Mode: | Multi Mode,Single Mode |
| Tensile strength(N): | ≥55 | Cable Diameter: | 0.9mm, 2mm or 3mm |
| Connector: | ST to ST Connector | End-Face Type: | UPC,PC,APC |
| Jacket Color: | Yellow,Orange, White or Customerized | ||
| Hervorheben: | 62.5/125 Faser Jumper Cable,OM1 Faser Jumper Cable,3m Duplexverbindungskabel |
||

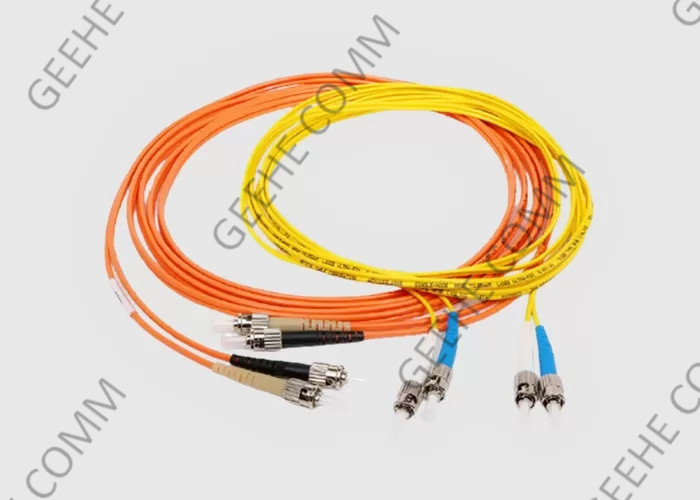

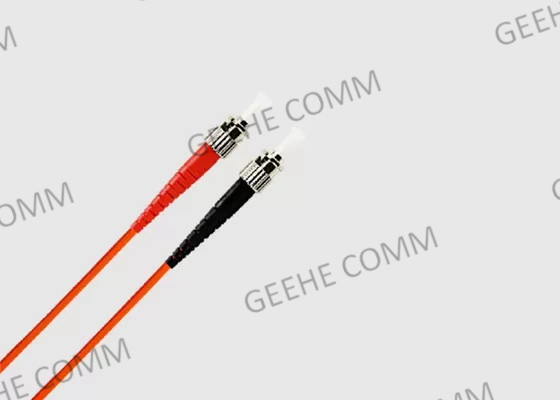

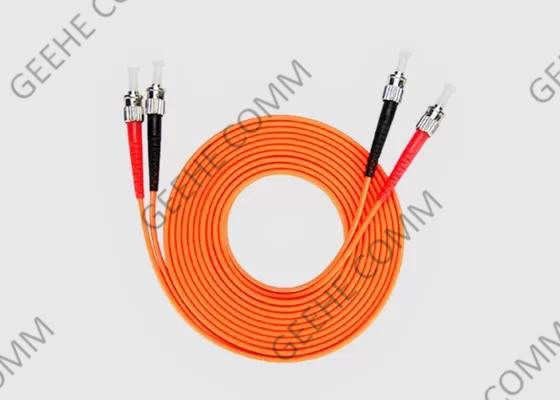

3 Meter Duplex 62.5/125 (OM1) ST bis ST Fiber Jumper Kabel
1- Grundlegende Einführung:
Die Auswahl der Glasfaserkabel ist keine leichte Aufgabe, denn das von Ihnen gewählte Glasfaserkabel beeinflusst die Geschwindigkeit der Datenübertragung von Punkt zu Punkt.
Geehe's ST-zu-ST-Termination, dieses hochwertige Glasfaserkabel ist speziell für schnelle Ethernet-, ATM- und Gigabit-Ethernet-Anwendungen konzipiert.Die kleinen LC-Anschlüsse decken sowohl im Telekommunikationsraum als auch im Arbeitsbereich die Notwendigkeit einer höheren Portdichte ab und bieten doppelt so hohe Portdichte wie herkömmliche SC- und ST-FaseranschlüsseDer LC-Anschluss mit seiner RJ-artigen Klemmkonstruktion lässt sich leicht ein- und abschließen und verleiht jeder Verbindung eine höhere Haltbarkeit, indem sie Zug, Spannung,und Auswirkungen während der Verkabelungsanlagen und -wartungDer ST-Anschluss verfügt über ein Bajonettensperrsystem.
2FC-zu-FC-Patch-Schnur Vorteile und Merkmale:
3. Anwendungen für Glasfaserpatchkabel:
4. Spezifikation und Technologieparameter
| Parameter | Wert | ||||
| Typ des Steckers | Die Kommission kann die Mitgliedstaaten auffordern, die in Artikel 6 Absatz 1 genannten Maßnahmen zu ergreifen. | ||||
| Zentrumwellenlänge(m) | 1310 oder 1550 | ||||
| Max.Einsatzverlust(dB) | 0.3 | ||||
| Min. Aussterbungsquote(dB) | 23 | ||||
| Min.Rückkehrverlust(UPC-Kennzeichnung)(dB) | 50 | ||||
| Min.Rückkehrverlust(APC)(dB) | 60 | ||||
| Schlüsselorientierung | langsame Achse | ||||
| Ausrichtung der Achse(Die | ±3 | ||||
| Betriebstemperatur°C) | -20 ~ +70 | ||||
| Aufbewahrungstemperatur°C) | -40 ~ +85 | ||||
| Fiberart | PM-Pandafasern | ||||
* Für Geräte mit Steckverbinder ist IL 0,3 dB höher, RL 5 dB niedriger, ER 2 dB niedriger.
* Der Standard-Anschluss ist auf die langsame Achse ausgerichtet.
5. ST Verbindungsspezifikation und Technologieparameter:
| Parameter | Einheit | Index | |||
| Typ der Endfläche | PC | UPC-Kennzeichnung | APC | ||
| Die | dB | SM: ≤ 0.3".MM ≤ 0.1 | |||
| Wiederholbarkeit | dB | ≤ 01 | |||
| Austauschbarkeit | dB | ≤ 02 | |||
| RL | S.M. | dB | ≥ 50 | ≥ 50 | ≥ 50 |
| MM | dB | ≥ 36(Ohne APC-Anschluss) | |||
| Zeit der Paarung | >1000 | ||||
| Betriebstemperatur | °C | -40 ~ +80 | |||
6Unser Dienst:
Die Auswahl Ihres Patch-Cords ist wichtig für die Art des Glasfasernetzwerks, an dem Sie arbeiten.Ein weiterer Faktor, den man bei der Verwendung von Ein-Mode-Kabeln beachten sollte, ist der polierte Typ.
Während die Wahl des Patch-Cords wichtig ist, ist es nur ein Teil des Glasfasernetzwerks, aus dem Sie wählen können.
8Wie wählen Sie Faser-Pflasterkabel aus?
1)Modus der Glasfaserkabel: Einzelmodus oder Multimodus
Der Modus der Faser-Patch-Kabel zeigt an, wie Lichtstrahlen innerhalb der Faser reisen.
2) Anzahl der Faserstränge: Simplex oder Duplex
Nach der Anzahl der Faserstränge gibt es Simplex- und Duplexfaser-Pflasterleiter.Ein einfaches Faserpatchkabel enthält einen einzigen Faserstrang mit einem einfachen Stecker an jedem EndeEs kann mit zwei BiDi-Transceivermodulen mit einem Port verknüpft werden.Dabei besteht das Duplexfaserpatchkabel aus zwei Glas- oder Kunststoffsträngen mit einem Duplexanschluss (oder als zwei Simplexanschlüsse betrachtet).
3) Typ der rechten Kabelbedeckung (PVC/LSZH/OFNP/panzerte)
Normalerweise gibt es drei Arten von Kabelschläufern: Polyvinylchlorid (PVC), Low Smoke Zero Halogen (LSZH) und Optical Fiber Nonconductive Plenum (OFNP).Sie können sehen, es Funktionen in der Abbildung unten und wählen Sie die richtige für Ihr Netzwerk.
4) Steckverbindertyp: LC, SC, ST oder andere
SC - ein Snap-in-Style-Anschluss. Bekannt für seine hervorragende Leistung. Auch bekannt als Abonnentenanschluss, Quadratanschluss oder Standardanschluss.
ST - ein sehr beliebter Anschluss für Multimode-Netzwerke.mit einer Breite von mehr als 20 mm,.
FC - war zu einer Zeit der beliebteste Ein-Modus-Anschlusstyp, wird aber jetzt typischerweise durch SC- und LC-Anschlüsse ersetzt.Sie verwenden einen Schraubkopplungstyp, der in Hochschwingungsumgebungen verwendet wird und häufig für Datentechnologie verwendet wird, Telekommunikation, Messgeräte und Einzelmoduslaser.
LC - ein kleiner Formfaktor-Anschluss, der die Hälfte der Größe eines SC-Anschlusses hat.oder lokale Anschlüsse, diese Snap-in-Anschlüsse werden typischerweise für Hochdichteverbindungen verwendet und sind mit Plug-and-Play-Geräten wie SFP-Modulen und XFP-Transceivern kompatibel.
5) Wählen Sie den richtigen Steckverbinderpolstertyp (UPC/APC)
Da der Verlust des APC-Anschlusses geringer ist als der der UPC-Anschlüsse, ist in der Regel die optische Leistung der APC-Anschlüsse besser als die der UPC-Anschlüsse.die APC-Anschlüsse werden in Anwendungen wie FTTx weit verbreitet, passives optisches Netzwerk (PON) und Wellenlänge-Division-Multiplexing (WDM), die empfindlicher auf Rückgabeverluste reagieren.Also sollten Sie die Vor- und Nachteile abwägen.Bei Anwendungen, die eine hochpräzise Glasfasersignalisierung erfordern, sollte APC die erste Überlegung sein, aber weniger empfindliche digitale Systeme werden bei Verwendung von UPC ebenso gut funktionieren.Anschlussfarbe des APC-Patchkabel ist grün, und von UPC Patch Kabel ist blau.
