Produktdetails:
|
| Modellbezeichnung: | Duplex 2,0 mm Patch Cord | Zählung der Fasern: | Zweifachhaus |
|---|---|---|---|
| Art der Faser: | Einzelmodus | Gehäusematerial: | OFNR Riser, LZSH |
| Anschlüsse: | E2000 bis FC | Kabellänge: | 0.5m/1m/1.5m oder besonders angefertigt |
| Endface des Verbindungsstücks: | PC/UPC/APC | Durchmesser des Kabels: | 0.9/2.0/3.0/4.8/7.0 |
| Fiberfarbe: | Gelb/orange/Aqua/Rotes customerized | Auswirkungs-Zyklus: | 1500 |
| Hervorheben: | Einmodenfaser-Verbindungskabel des Duplex-2.0mm,9/125 Verbindungskabel der Einmodenfaser-OS2,Verbindungskabel der Einmodenfaser-E2000 |
||
Fiberoptischer Jumper 50/125 LC UPC-LC UPC OM3 Simplex 3,0 mm LSZH
1Fiber Patch Cord Grundlegende Einführung:
Einmodische Glasfaserkabel senden jeweils ein Lichtsignal und können für längere Läufe als Multimode verwendet werden, da sie eine höhere Dämpfungsbeständigkeit aufweisen.
Der Kern eines einmodischen Glasfaserkabel ist 9/125μ (Mikron).
Einmodische Glasfaserkabel können Gigabit-Ethernet-Anwendungen für bis zu 10 Kilometer unterstützen.

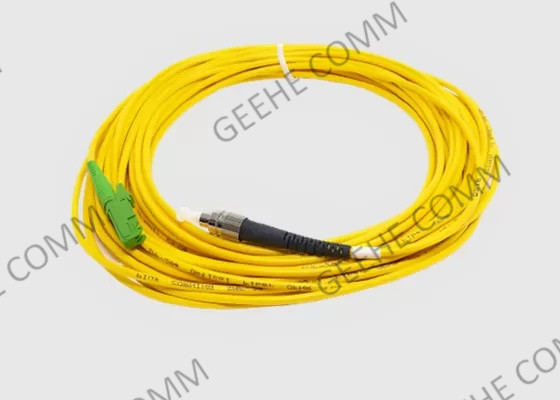

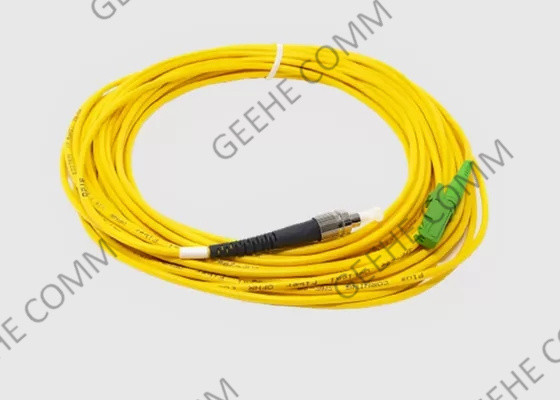

FC/APC- bis E2000/APC-Anschlüsse
Einzelmodus-Simplex-Glasfaserkabel
2. Optische Faser Jumper Vorteile und Merkmale:
3. Anwendungen von Glasfaser-Sprunggeräten:
4. Spezifikation und Technologieparameter
| Bauwesen | |
| Faserzahl | 2- Runde Fasern |
| Bewertungen für Kabelbügel | Plenum (OFNP) Niedrigrauchhalogen (LSZH) |
| Arten von Fasern | Einzelmodus: OS2 9/125um Multimode: OM3 50/125um OM4/4+50/125um OM5+ 50/125um |
| Verbindungsarten | Duplex LC Uniboot |
| Farbe der Jacke | OS1/OS2: Gelb OM3: Aqua OM4: Aqua OM4+:Aqua OM5+:Limmergrün |
| Körperliche Eigenschaften | |
| Außendurchmesser des Kabels (OD) | 2.0 mm |
| Biegeradius (min) | 40 mm |
| Haltbarkeit der Steckverbinder | 500 Zyklen |
| Biegungsradius (min) | 20 mm (40 mm) |
| Optische Eigenschaften | |
| Verlust des Steckers | MM: 0,15 dB max (optimierte IL) 0,10 dB max (ultra-niedrige IL) 0,25 dB max (optimierte IL) |
| SM: maximal 0,25 dB (optimierte IL) | |
| Rückkehrverlust der Steckverbinder | 26 dB min (MM) 55 dB min (SM) 65 dB min (SM/APC) |
| Umwelteigenschaften | |
| Lagertemperatur und Versandtemperatur | -40 °C bis +70 °C |
| Betriebstemperatur und Installationstemperatur | -40 °C bis +70 °C |
5. Bestellinformationen
| Code | Art der Faser | Typ des Kabels | Material der Jacke | Farbe | Länge (m) | ||||
| P | 3 | OM3 | AR2 | Runde 2 mm | L | LSZH | Y | Gelb | 1 |
| 4 | OM4 | AX2 | Runde 2,4 mm | R | OFFNR | Eine | Wasser | 2 | |
| 7 | G.657A1 | P | OFNP | E | Erika Violet | 3 | |||
| 8 | G.657A1 | 5 | |||||||
| 10 | |||||||||
Bestellinformationen
| Ende des Steckers | Modus | Kabelkonfiguration | Farbe des Kabels | Kabeldurchmesser | Kabellänge (m) | ||||
| E2000 bis FC | 9 | OS1/OS2 | D | Zweifachhaus | Y | Gelb | 2.4 mm | 1 | |
| 7A1 | G.657A1 | DR | Duplex-Riser | Eine | Wasser | 3.0 mm | 2 | ||
| 7A2 | G.657A2 | DP | Duplex-Plenum | P | Weiß | 3 | |||
| OM3 | OM3 | 5 | |||||||
| OM4 | OM4 | 10 | |||||||
6. Verfügbare Optionen
-- LC benutzerdefinierte Glasfaser Jumper Optionen enthalten.
-- LC/PC (körperlicher Kontakt) polnisch
-- LC/UPC (Ultraphysikalischer Kontakt)
-- LC/APC (Angular Physical Contact) Polish
Die Ausrüstung besteht aus einem Füllkörper mit einem Füllkörper, der aus einem Füllkörper besteht, und einem Füllkörper, der aus einem Füllkörper besteht.
Durchmesser: 0,9 mm (900 μm), 1,6 mm, 1,8 mm, 2,0 mm, 3,0 mm
Farbe der Jacke: Aquaklacke, Orange, Grün, Rot, Blau, Grau, Schwarz, Gelb
LC Multimode 62,5/125μm MMF-Faser (Corning Glasfaserkabel)
LC Multimode 50/125μm MMF OM2 Faser (Corning Glasfaserkabel)
LC Multimode 50/125μm MMF OM3 10Gb Laseroptimierte Faser (Corning Faser)
LC-Simplex- oder LC-Duplex-Kabel sind auch in optionalen Farben erhältlich.
LC-Standard-Stiefel, LC-Stiefel mit 45°-Winkel, LC-Stiefel mit 90°-Winkel oder kurze Stiefel.
Corning Glasfaserkabel, oder Fiber One Fiber.
Rufen Sie uns noch heute an, um mit einem unserer qualifizierten Verkäufer zu sprechen, um Ihnen bei Fragen zu helfen.
7Wie wählen Sie Faser-Pflasterkabel aus?
1) Modus des Glasfaserkabel: Einzelmodus oder Multimodus
Der Modus der Faser-Patch-Kabel gibt an, wie Lichtstrahlen innerhalb der Faser reisen.
2) Anzahl der Faserstränge: Simplex oder Duplex
Nach der Anzahl der Faserstränge gibt es Simplex- und Duplex-Faser-Pflasterleiter.Ein einfaches Faserpatchkabel enthält einen einzigen Faserstrang mit einem einfachen Stecker an jedem EndeEs kann mit zwei BiDi-Transceivermodulen mit einem Port verknüpft werden.Das Duplexfaserpatchkabel besteht aus zwei Strängen aus Glas oder Kunststoff mit einem Duplexanschluss (oder als zwei Simplexanschlüsse betrachtet)Es ist häufig mit gängigen Transceivern oder Dual-Fiber-BiDi-Transceivern verbunden.
3) Typ der rechten Kabeljacke (PVC/LSZH/OFNP/panzerte)
Normalerweise gibt es drei Arten von Kabelschläufern: Polyvinylchlorid (PVC), Low Smoke Zero Halogen (LSZH) und Optical Fiber Nonconductive Plenum (OFNP).Sie können sehen, es Funktionen in der Abbildung unten und wählen Sie die richtige für Ihr Netzwerk.
4) Steckverbindertyp: LC, SC, ST oder andere
Es gibt viele Verbindungsarten, die in Glasfaserkabeln wie LC, SC, ST, MTP oder MPO verwendet werden, die in diesem Artikel aufgeführt sind.Es gibt ein neues Anschlussdesign namens MDC-Anschluss, die eine höchstmögliche Steckdichte ermöglicht, indem sie einen 3-fachen Vorteil gegenüber einem Standard-LC-Steckverbinder bietet.Sie sollten also den Schnittstellentyp der Geräte, die Sie zum ersten Mal verwenden, bestätigen..
5) Wählen Sie den richtigen Steckverbinderpolstertyp (UPC/APC)
Da der Verlust des APC-Anschlusses geringer ist als der der UPC-Anschlüsse, ist in der Regel die optische Leistung der APC-Anschlüsse besser als die der UPC-Anschlüsse.die APC-Anschlüsse werden in Anwendungen wie FTTx weit verbreitet, passives optisches Netzwerk (PON) und Wellenlänge-Division-Multiplexing (WDM), die empfindlicher auf Rückgabeverluste reagieren.Also sollten Sie die Vor- und Nachteile abwägen.Bei Anwendungen, die eine hochpräzise Glasfasersignalisierung erfordern, sollte APC die erste Überlegung sein, aber weniger empfindliche digitale Systeme werden bei Verwendung von UPC ebenso gut funktionieren.Anschlussfarbe des APC-Patchkabel ist grün, und von UPC Patch Kabel ist blau.
8Geehe Fiber Patch Cord Workshop, wo Sie das tun können.
