Produktdetails:
|
| Vorbildliches Name: | MPO faser-Ausbruch-Kabel 4x LC zum Duplex | Faser-Modus: | OM3 (50/125) |
|---|---|---|---|
| Kabeldurchmesser: | 3.0MM | Verbindungsstückart: | MPO weiblich - LC-Duplex |
| Jacken-Farbe: | Magenta / Beige / Aqua / Grün / Gelb, Rot usw. | Wellenlänge: | 850/1300nm |
| Faser-Länge: | 1 m, 3 m, 5 m oder OEM | Minimaler Biegungsradius: | 7.5mm |
| Installation Zuglast: | 100 N | 40 / 100G Ethernet-Entfernung: | 150m an 850nm |
| Hervorheben: | MPO faser-Ausbruch-Kabel 4x LC zum Duplex,8 Faser-Ausbruch-Kabel der Faser-OM3 |
||
MPO-Frau zum männlichen Singlemode 9/125 MPO Faser-Optikverbindungsstück MPO für Netz
Schneller Überblick:
* 1-864 vor-beendete Kabel sind verfügbar
* kann mit den folgenden Faser-Arten entworfen sein: Inspektion, Biegung unempfindliche Inspektion; 62.5µm MILLIMETER; 50µm (OM2) und 50µm Laser optimiert (OM3/OM4)
* Band-Versammlungen 12F/8F MPO verfügbar, die schnelle u. einfache Beendigung von Band-Fasern für Lösungen 1G/10G/40G/100G erleichtern
* kundengerechte Beendigungs-und Kabel-Wahlen verfügbar
* verfügbar mit Sumitomos flexiblem MPO-Verbindungsstück, das Geschlecht und Polaritätsänderung auf dem Gebiet erlaubt sowie Gegentaktoperationen.
* Aufbruch, Plenum und LSZH-Wahlen verfügbar
* alle industriekompatiblen Verbindungsstück-Konfigurationen können spezifiziert werden

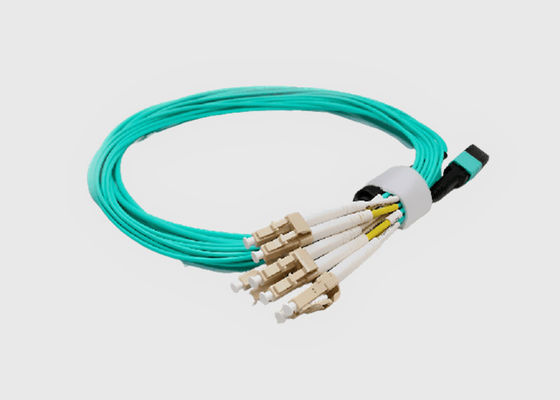

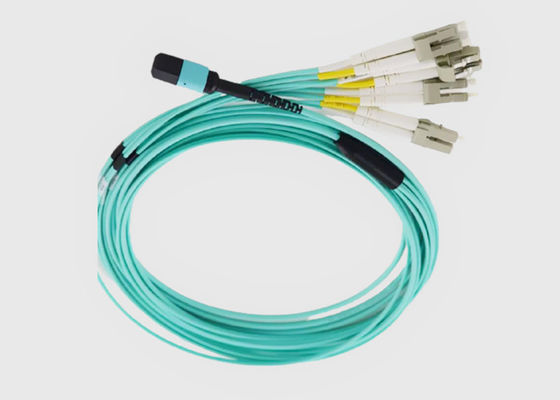

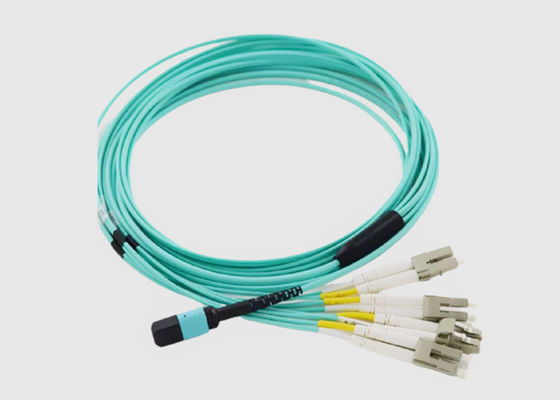

Geehes MF-MPO/F-4xDLC-OM3-x M-B-LS ist Fabrik vor-beendete MPO 4xLC zum Ausbruchkabel des Duplex 50/125 10G OM3 und bietet dem Benutzer den Vorteil der konsequenten Qualität, viel schnellerer Installation und einfacherem Kabelmanagement an. Dieses MPO-Ausbruchkabel wird von einer MPO-Buchse und von den Duplexverbindungsstücken der faser 4xLC am anderen Ende enthalten. Die MPO-Geschirrkabel verwenden 8 Fasern des Kernes OM3, um 40Gbps völlig zu übertragen. 4 Fasern in jeder Richtung, die an 10Gbps überträgt. Das Faseroptikgeschirrkabel passt sich an Polarität der Methode B (Cross-Connect) an, und das MTP-Verbindungsstück ist auf Anfrage verfügbar. Dieses OM3 MPO zum Duplexkabel des geschirrs 4xLC ist für Gebrauch in 100G QSFP28 SR4 für SR 25G SFP28 oder 40G QSFP SR4 für SR-Transceiververbindung 10G SFP+ passend.
MPO-optisches Kabel Features&Benefits:
Spezifikationen und Parameter:
MPO-LWL - Kabel-Optikleistung:
| MPO-Verbindungsstück | Standardinspektion | Dämpfungsärme Inspektion | Standardmillimeter | Dämpfungsärmer Millimeter | |
| Einfügungsdämpfung | Typisch (DB) | 0,35 | 0,2 | 0,35 | 0,2 |
| Maximal (DB) | 0,75 | 0,35 | 0,6 | 0,35 | |
| Rückflussdämpfung (DB) | ≥60 für APC (Politur mit 8 Winkeln) |
≥20 für PC | |||
| ≥50 für PC | — | ||||
| Männlich/weiblich (DB) | Mann: mit den Stiften weiblich: ohne Stifte | ||||
| Dehnfestigkeit (DB) | ≤0.3 (maximales 66N) | ||||
| Erschütterung (DB) | ≤0.3 (10-55Hz) | ||||
| Thermischer Zyklus (DB) | ≤0.3 (- 40~75℃, 21cycles) | ||||
Geometrischer Parameter der Stirnfläche:
| Einzelteil | Spezifikt. | ||||
| Inspektion | Millimeter | ||||
| RX (Millimeter) | MINUTE 2000 | ||||
| Relais (Millimeter) | MINUTE 5 | ||||
| Faser-Höhe (Nanometer) | 1000-3500 | ||||
| Maximumunterschied. Höhe alle (Nanometer) | Max: 500 | ||||
| Maximumunterschied. Höhenjustage (Nanometer) | Max: 300 | ||||
| X-Achsen-Winkel (°) | -0,2 | 0,2 | ||||
| Y-Achsen-Winkel (°) | PC: -0,2 | 0,2 APC: 7,8 | 8,2 |
-0,2 | 0,2 | |||
| Kern-Bad | N/A | -100 | 200 | |||
Einrichtungs-Informationen:
| MPO | - XX | - XX | - XX | - X | - XX | - X | - XX |
| A1: G657A1 A2: G657A2 M3: OM3 M4: OM4 M5: OM5 |
LZ: LSZH NP: OFNP NR: OFNR |
FF: MPO /MPO (Frau zur Frau) MF: MPO/MPO (Mann zu einer Frau) Millimeter: MPO/MPO (Mann zu männlichem) |
L: Dämpfungsarm B: Standardverlust |
Kern 12:1×12 Kern 48:4×12 Kern 72:6×12 Kern 96:8×12 |
: TIA568 durch-artig B: Art der Rückseite TIA568 C: TIA568 quer-artig |
5M zu 50M |
|
| Geschlechts-Art | Unterkunft von Farbe | Zwinge | Verbindungsstückverluststandard | Faserkerne | Polarität | Faserlänge |
Lc-Vermächtniseinrichtungsinformationen:
| Verbindungsstück-Ende | Modus | Kabel-Konfiguration | Kabel-Farbe | Kabel-Durchmesser | Kabellänge (M) | ||||
| LC zu LC | 9 | OS1/OS2 | D | Duplex | Y | Gelb | 2.4mm | 1 | |
| 7A1 | G.657A1 | Dr | Duplexaufbruch | Aqua | 3.0mm | 2 | |||
| 7A2 | G.657A2 | DP | Duplexplenum | P | Purpur | 3 | |||
| OM3 | OM3 | 5 | |||||||
| OM4 | OM4 | 10 |
|||||||
MPO-Faser-Verbindungskabel-Anwendung:
Geehes Standard-Befolgung:
