Produktdetails:
|
| Vorbildliches Name: | Faser-Ausbruch-Kabel der Kassetten-Modul-MTP/MPO | Faser-Modus: | Μm OS2 9/125 |
|---|---|---|---|
| Faseranzahl: | FASER 12 | Front Connector Type: | Duplex 6 x LC |
| Hintere Verbindungsstück-Art: | 1 Mann x MPO-12 (festgesteckt) | Prüfen Sie Wellenlänge: | 850/1300nm |
| Faser-Länge: | 1 m, 3 m, 5 m oder OEM | Polarität: | Schreiben Sie A |
| Abstand des Ethernet-10G: | 400m an 850nm | 40 / 100G Ethernet-Entfernung: | 150m an 850nm |
| Hervorheben: | MPO-Faser-Ausbruch-Kabel-Kassette,Duplex 6xLC Mpo-Kassetten-Schalttafel,12 Faser Mpo zu Lc-Kassette |
||

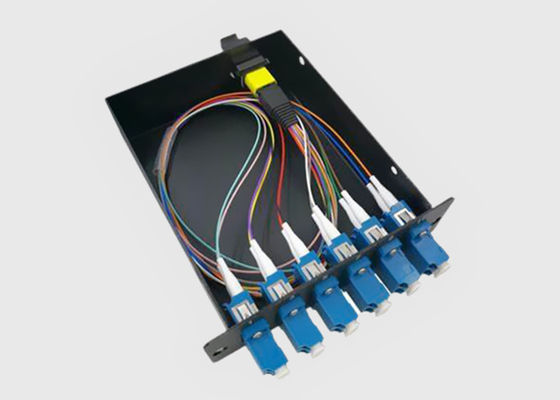

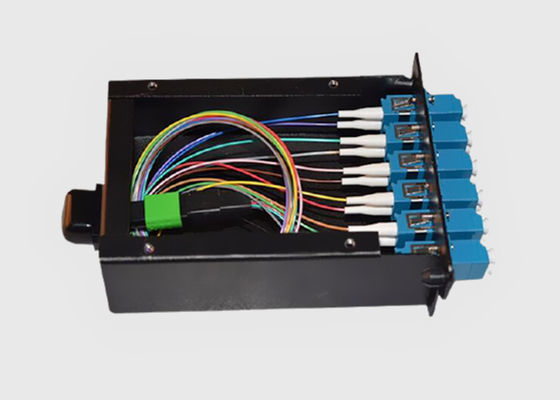

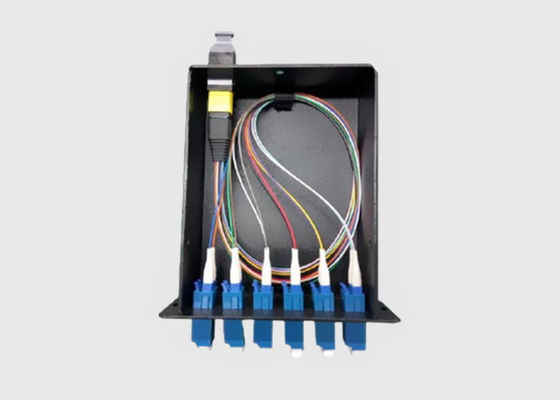

12 Faser vorinstalliertes 6 Duplex-Faser-Ausbruch-Kabel LC-Adapter-MTP/MPO
Basisdaten:
Unsere Kassetten 10GB OM4 MPO mit 12 LC-Verbindungsstücken werden mit mit hoher Dichte, Raumersparnis hergestellt, die vor-beendet wird und MPO zu den LC-Ausbruchkabeln prüften, die auf Rechenzentren, Speichernetze und Inhausnetze mit minimalem Training entworfen sind. Sie werden benutzt, um MPO-/MTPrückgrat mit LC-Verbindungskabeln untereinander zu verbinden. Verfügbar OM1 in mehreren Betriebsarten (62.5/125), in OM3/in OM4 (50/125) u. in SingleMode OS2 (9/125).
Beanstandung zu TIA/EIA-568-C.3 und ISO/IEC 11801 und IEC-61754-7 u. EIA/TIA-604-5 - MTP/MPO.
Features&Benefits:
Einfachsteckerkassettenmodule mit hoher Dichte
-- Faser bis 96 pro 1U, Faser der Berge 384 pro rackmount Schalttafel 4U
verkabelnde Lösung des Stecker-u.-Spiels MTP/MPO
-- Flexibel für Integration mit Optecs rackmount Schalttafel
Leichtigkeit der Installation und der guten Nachweisbarkeit
-- Kanalaufkleber und Datenaufkleber gedruckt mit Einfügungsdämpfungswert für jeden Hafen
Qualifizierte Leistung über TIA-/EIA und Iec-Standards hinaus
-- Vorinstalliert mit Fabrik-beendet und Fabrik prüfte MTP/MPO zur LC-Hydraversammlung
Einfach zu verwenden, bequeme Installation
-- Vorinstalliert mit Adaptern der Faser MTP/MPO an der Rückseite und LC-Adaptern im Vorderteil
Feldbeendigungen Beseitigung
-- Verringert Arbeitskosten und verbessert verkabelnde Lenkbarkeit
Spezifikationen und Parameter:
Faser-Optikleistung 16F MPO:
| MPO-Verbindungsstück | Standardinspektion | Dämpfungsärme Inspektion | Standardmillimeter | Dämpfungsärmer Millimeter | |
| Einfügungsdämpfung | Typisch (DB) | 0,35 | 0,2 | 0,35 | 0,2 |
| Maximal (DB) | 0,75 | 0,35 | 0,6 | 0,35 | |
| Rückflussdämpfung (DB) | ≥60 für APC (Politur mit 8 Winkeln) |
≥20 für PC | |||
| ≥50 für PC | — | ||||
| Männlich/weiblich (DB) | Mann: mit den Stiften weiblich: ohne Stifte | ||||
| Dehnfestigkeit (DB) | ≤0.3 (maximales 66N) | ||||
| Erschütterung (DB) | ≤0.3 (10-55Hz) | ||||
| Thermischer Zyklus (DB) | ≤0.3 (- 40~75℃, 21cycles) | ||||
Geometrischer Parameter der Stirnfläche:
| Einzelteil | Spezifikt. | ||||
| Inspektion | Millimeter | ||||
| RX (Millimeter) | MINUTE 2000 | ||||
| Relais (Millimeter) | MINUTE 5 | ||||
| Faser-Höhe (Nanometer) | 1000-3500 | ||||
| Maximumunterschied. Höhe alle (Nanometer) | Max: 500 | ||||
| Maximumunterschied. Höhenjustage (Nanometer) | Max: 300 | ||||
| X-Achsen-Winkel (°) | -0,2 | 0,2 | ||||
| Y-Achsen-Winkel (°) | PC: -0,2 | 0,2 APC: 7,8 | 8,2 |
-0,2 | 0,2 | |||
| Kern-Bad | N/A | -100 | 200 | |||
Einrichtungs-Informationen:
MC-2xMPO/M-12xDLC-24OM3-A: MPO-Faser-Optikkassette, Mann 2x MPO-12 zu Duplex 12x LC/UPC, 24 Fasern OM3 in mehreren Betriebsarten, Art A, Schlüsselobenschlüssel unten
| MPO | - XX | - XX | - XX | - X | - XX | - X | - XX |
| A1: G657A1 A2: G657A2 M3: OM3 M4: OM4 M5: OM5 |
LZ: LSZH NP: OFNP NR: OFNR |
FF: MPO /MPO (Frau zur Frau) MF: MPO/MPO (Mann zu einer Frau) Millimeter: MPO/MPO (Mann zu männlichem) |
L: Dämpfungsarm B: Standardverlust |
Kern 12:1×12 Kern 48:4×12 Kern 72:6×12 Kern 96:8×12 |
: TIA568 durch-artig B: Art der Rückseite TIA568 C: TIA568 quer-artig |
5M zu 50M |
|
| Geschlechts-Art | Unterkunft von Farbe | Zwinge | Verbindungsstückverluststandard | Faserkerne | Polarität | Faserlänge |
MPO-Kassetten-Anwendung:
Geehes Standard-Befolgung:
RoHS-Zertifikat:
