Produktdetails:
|
| Modellbezeichnung: | LC/PC 1×3 FBT-Kopplung | Funktionierender Wellenlängenbereich: | 1310nm, 1490nm, 1550 Nanometer |
|---|---|---|---|
| Split-Ratio: | 50/50,40/60,30/70,20/80,10/90,5/95 usw. | andere Arten: | Einfach, doppelt, dreimal, WDM |
| Einheitentyp: | Schmelzkopplung | Verfügbares vor-beendet: | LC/UPC, LC/APC, SC/UPC, SC/APC, FC/UPC, FC/APC und ST/UPC |
| Polarisations-Ausrichtung: | Langsame Achse oder schnelle Achse | Art der Faser: | P.M.-LWL - Kabel |
| Packungsgröße: | Ø4x 40;Ø4x 54;98x16x9 mm | Typ der Konfiguration: | 1 × 3 mit LC-Anschluss |
| Hervorheben: | Faser-Optikkoppler für GPON,Faser-Koppler LC/PC 1×3 FBT,Koppler 850nm LC/PC 1×3 FBT |
||

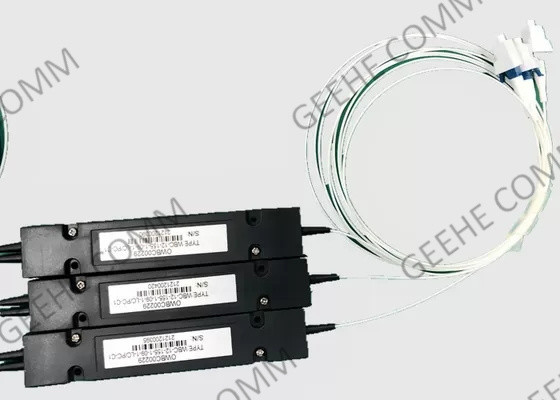

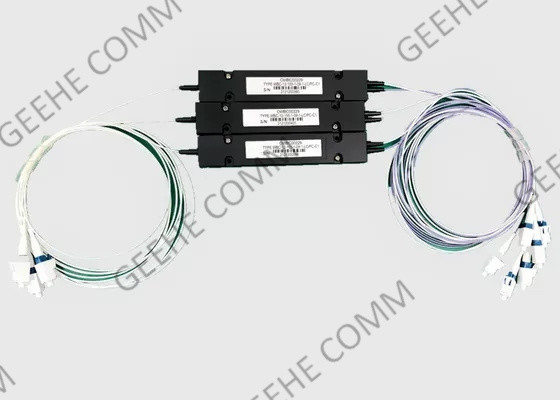

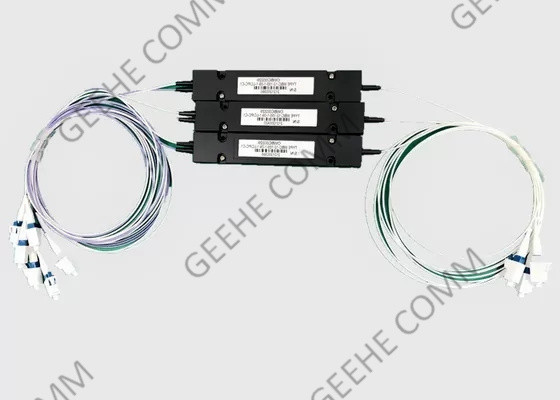

Endhersteller 850nm MM 2/98 Kupplungsrate LC/PC 1×3 FBT Kupplung für GPON
FBT-Kopplung Kurz Einführung:
Der Faserkoppler spaltet oder kombiniert Licht bei Betriebswellenlängen von 350-2000 nm. Es gibt eine Vielzahl von Fasertypen, darunter Single-Mode-, Multimode-, PM-, POF-, PCF- und Mid-IR-Fasern.Die Merkmale der geringen GrößeDie Anlagen sind robust, mit geringem Verlust und einem stabilen Betrieb ausgestattet und können in Instrumente, Systeme und Module integriert werden.
Eigenschaften und Vorteile der optischen Faserkopplung:
Spezifikation und Parameter der Dreifensterbreitmarke:
| Parameter | P | Eine | |||
| Betriebswellenlänge ((nm) | 1310 und 1490 und 1550 | ||||
| Betriebsbandbreite ((nm) | 1310 ± 40 nm,1490 ± 40 nm,1550 ± 40 nm | ||||
| Fasertyp (dB) | Corning G652D oder Corning G657 A1 | ||||
| Einsetzungsverlust (dB) |
50:50 | ≤ 3.4 | ≤ 3.6 | ||
| 30:70 | 5.00 ~ 5.60/≤ 1.8 | 40,90 bis 6,10/≤2.1 | |||
| 10:90 | 9.60 ~ 10.50/≤ 0.6 | 80,80 bis 11,40/≤ 0.8 | |||
| 5:95 | 120,70 bis 13,50 /≤ 0.4 | 12.05 bis 14.05/≤ 0.5 | |||
| 1:99 | 19.20 bis 20.80/≤ 0.2 | 180,80 bis 21,40/≤ 0.25 | |||
| PDL (dB) | ≤ 01 | ≤ 01 | |||
| Rückkehrverlust (dB) | ≥ 55 Jahre | ≥ 45 | |||
| Richtlinie (dB) | ≥ 55 Jahre | ||||
| Betriebstemperatur ((°C) | -40 ~ +85 | ||||
Informationen zur Bestellung:
| WBC- | - Ich weiß nicht. | X2- | 345- | XX- | - Ich weiß nicht. | XX- | XX- | X |
| P: Prämien A: Klasse A X: auf Anfrage |
12Wie ist das? 22- Ich weiß. |
1310&1490&1550nm | 0101:99 0505.00 Uhr:95 ..... 5050.50 |
11 m x: auf Anfrage |
25250 μM Faser 09:900 μM Lockerfaser | Für die Zwecke dieser Verordnung gelten folgende Bestimmungen: 00: kein Steckverbinder |
A: Eine B: B C: C |
|
| Zulassung | Nummer des Hafens | Operation Wellenlänge | Kopplungsquote | Faserlänge | Art der Faser | Typ des Steckers | Abmessung |
FBT-Kopplung Vergleiche mit PLC-Splitter:
| Parameter | FBT-Splitter | PLC-Splitter |
| Herstellungsmethode | Zwei oder mehr Teile der optischen Faser werden zusammengebunden und auf ein Fused-Taper-Fasergerät angebracht.Die Fasern werden dann nach dem Ausgangszweig und Verhältnis gezogen, wobei eine Faser als Eingang ausgewählt wird. | Besteht aus einem optischen Chip und mehreren optischen Arrays abhängig vom Ausgangsverhältnis. |
| Betriebswellenlänge | 1310nm und 1550nm (Standard); 850nm (Anpassung) | 1260nm -1650nm (Vollwellenlänge) |
| Anwendung | HFC (Faser- und Koaxialkabelnetz für CATV); alle FTIH-Anwendungen. | Das ist es auch. |
| Leistung | Bei größeren Splits kann die Zuverlässigkeit zu einem Problem werden. | Gute Zuverlässigkeit und Stabilität. |
| Eingang/Ausgang | Ein oder zwei Eingänge mit maximal 32 Fasern. | Ein oder zwei Eingänge mit einer Leistung von maximal 64 Fasern. |
| Paket | Stahlrohr (hauptsächlich in Geräten verwendet); ABS-Schwarzmodul (konventionell) | Das ist es auch. |
| Eingangs-/Ausgangskabel | Nackte Glasfaser; 0,9 mm, 2,0 mm und 3,0 mm | Das ist es auch. |
| Packungsgröße | 1×2 bis 1×8 kleiner als PLC | Mehr als 1×8, PLC Splitter Größe ist kleiner |
| Stabilität und Verlässlichkeit | Stabilität ist besser. | Hohe Stabilität nicht wie FBT Splitter |
Anwendungen für Glasfaserkopplungen:
Wuhan Geehe Service:
1) Hohe Umweltstabilität
Niedriger Einsetzverlust, niedriger polarisierungsabhängiger Verlust, niedrige Rückspiegelung und gute Gleichförmigkeit
2) Kompakte Struktur
Kleine Größe, kann es direkt in einer Vielzahl von Transferboxen installiert werden und nur wenig Platz einnehmen
3) Strenge Qualitätskontrolle
Wir garantieren, dass jedes Produkt, das den Kunden in die Hände fällt, strengen Teststandards unterliegt.
4) Schnelle Lieferung
Mit qualifizierten und stabilen Arbeitskräften ist der Bestellumsatz schneller als bei den Wettbewerbern.
5) Fabrikprüfung
Wir kooperieren mit bekannten Marken und japanischen Kunden, mit 15 Jahren Erfahrung in der Fabrikinspektion und sind mit dem gesamten Inspektionsverfahren von SGS vertraut
