Produktdetails:
|
| Modellbezeichnung: | Doppelfensterfaseroptische Kopplung | Optokoppler-Konfigurations-Art: Wellenlänge des Betriebs1x2: | 1310nm, 1490nm, 1550 Nanometer |
|---|---|---|---|
| Split-Ratio: | 50/50,40/60,30/70,20/80,10/90,5/95 usw. | andere Arten: | Singlewindow, Dualwindow, Triplewindow |
| Funktion: | Faserverteilung | Verfügbares vor-beendet: | LC/UPC, LC/APC, SC/UPC, SC/APC, FC/UPC, FC/APC und ST/UPC |
| Polarisations-Ausrichtung: | Langsame Achse oder schnelle Achse | Art der Faser: | P.M.-LWL - Kabel |
| Art der Packung: | Stahlrohr | Typ der Konfiguration: | 1 × 2 |
| Hervorheben: | Optokoppler des Monomode--1x2,Doppelfenster-Faser-Optikkoppler,2x2 Doppelkoppler des fenster-FBT |
||

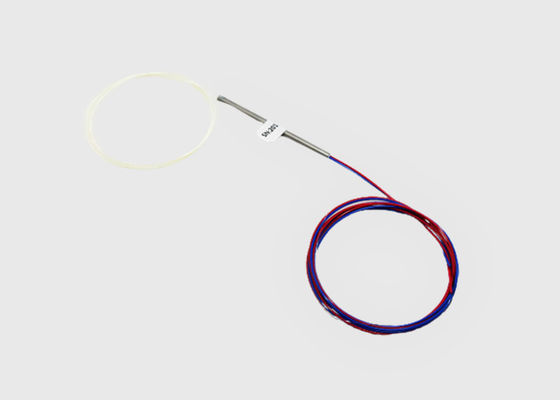

Stahlrohr-Ein-Modus-Doppelfenster-Optische Faserkopplung (FBT-Kopplung)
Kurze Einführung der optischen Kopplung:
mit einer Leistung von mehr als 50 W und einer Leistung von mehr als 50 W,1310 ~ 1550 nm) zur Kombination oder Verteilung optischer Signale von einzelnen/mehreren Eingängen zu einzelnen/mehreren Ausgängen in bidirektionale Weise in GlasfasersystemenDer FBT-Splitter nutzt eine Präzisionstechnologie, und einmodische optische Kopplungen (Splitter) sind für die Spaltung der optischen Leistung in Kabelfernsehnetzen, passiven optischen Netzen (PON)Steuerungs- und Messgeräte, in lokalen Netzen und Telekommunikation.
Dieser einmodische Doppelfenster-FBT-Splitter oder -Koppler arbeitet bei Wellenlängen von 1310 nm und 1550 nm und hat einen geringen polarisierungsabhängigen Verlust (PDL) und einen geringen Einsatzverlust.Kunden können die erforderlichen Kupplungsquoten für ihre FBT-Splitter angeben.
1 × 2 Glasfaserkopplung Eigenschaften und Vorteile:- Ich weiß.
1) geringer Einsatzverlust
2) Niedrige PDL
3) Kompaktes Design
4) Gute Kanal-zu-Kanal-Einheitlichkeit
5) Hohe Richtbarkeit
6) Hohe Zuverlässigkeit und Stabilität
7) Verschiedene Kupplungsquoten sind verfügbar
Spezifikation und Parameter für die Doppelfensterbreitkopplung:
| Parameter | P | Eine | |||
| Betriebswellenlänge ((nm) | 1310 und 1550 | ||||
| Betriebsbandbreite (nm) | 1310 ± 40 nm,1550 ± 40 nm | ||||
| Fasertyp (dB) | Corning G652D oder Corning G657 A1 | ||||
| Einsetzungsverlust (dB) |
50/50 | ≤ 3.3 | ≤ 3.5 | ||
| 40/60 | 30,70 bis 4,40 bis 2.5 | 3.50 bis 4.60/≤2.8 | |||
| 30/70 | 5.00 ~ 5.60/≤ 1.8 | 40,90 bis 6,10/≤2.1 | |||
| 20/80 | 60,80 bis 7,40/≤ 1.2 | 60,50 bis 7,70/≤ 1.2 | |||
| 10/90 | 9.60 ~ 10.50/≤ 0.6 | 80,80 bis 11,40/≤ 0.8 | |||
| 5/95 | 120,70 bis 13,50 /≤ 0.4 | 12.05 bis 14.05/≤ 0.5 | |||
| 3/97 | 140,60 bis 15,50/≤ 0.3 | 13.60 bis 16.05/≤ 0.4 | |||
| 2/98 | 16.60 ~ 17.90/≤ 0.25 | 15.60 bis 18.20/≤ 0.3 | |||
| 1/99 | 19.20 bis 20.80/≤ 0.2 | 180,80 bis 21,40/≤ 0.25 | |||
| PDL (dB) | ≤ 01 | ≤ 015 | |||
| Rückkehrverlust (dB) | ≥ 55 Jahre | ≥ 45 | |||
| Richtlinie (dB) | ≥ 55 Jahre | ||||
| Betriebstemperatur ((°C) | -40 ~ +85 | ||||
* Die obige Spezifikation ist ohne Stecker
* Andere Spezifikationen können auf Wunsch des Kunden vorgenommen werden
Informationen zur Bestellung:
| WBC- | - Ich weiß nicht. | X2- | 35 bis | XX- | - Ich weiß nicht. | XX- | XX- | X |
| P: Prämien A: Klasse A X: Anpassung |
12Wie ist das? 22- Ich weiß. |
351310/1550 nm | 0101:99 0202:98 ..... 5050.50 |
11 m x: Anpassung |
2525 μM Faser 09:900 μM lose Faser | Für die Zwecke dieser Verordnung gelten folgende Bestimmungen: 00: kein Steckverbinder |
A: Eine B: B C:C |
|
| Zulassung | Hafennummer | Betriebswellenlänge | Kopplungsquote | Faserlänge | Art der Faser | Verbindungsart | Abmessung |
Ex:WBC-P-12-35-50-1-09-0-B
2 × 2 Fiberoptische Kupplung Anwendung:
FTTx-Systeme
LAN-, WAN- und Metro-Netzwerke
Analog-/digitale passive optische Netze
Fernmeldewesen
Transmitter/Empfängermodul in Mini-Größen
Optische Kommunikationsanlage
Optische Kommunikationsanlage
Optisches Stromverteilsystem
Sensoren aus Glasfasern
Optisches Prüfsystem
Wuhan Geehe Service:
1) Hohe Umweltstabilität
Niedriger Einsetzverlust, niedriger polarisierungsabhängiger Verlust, niedrige Rückspiegelung und gute Gleichförmigkeit
2) Kompakte Struktur
Kleine Größe, kann es direkt in einer Vielzahl von Transferboxen installiert werden und nur wenig Platz einnehmen
3) Strenge Qualitätskontrolle
Wir garantieren, dass jedes Produkt, das den Kunden in die Hände fällt, strengen Teststandards unterliegt.
4) Schnelle Lieferung
Mit qualifizierten und stabilen Arbeitskräften ist der Bestellumsatz schneller als bei den Wettbewerbern.
5) Fabrikprüfung
Wir kooperieren mit bekannten Marken und japanischen Kunden, mit 15 Jahren Erfahrung in der Fabrikinspektion und sind mit dem gesamten Inspektionsverfahren von SGS vertraut
