Produktdetails:
|
| Modellbezeichnung: | 4U HD Rackmount Glasfaser-Patchpanel | Struktur: | Kaltgewalztes Stahl |
|---|---|---|---|
| Nummer des Adapters/Portes: | 24 | Typ des Adapters: | SC Duplex (blau) |
| Höhe: | 1U, 2U, 3U, 4U, 8U | Häfen: | 6, 12, 24, 48, 72,96, 144 |
| Montagebereich: | 50 mm | Material der Platte: | 1.5mm SPCC (schwarze Beschichtung) |
| Materialbeschichtung: | Pulverbeschichtung | 1U Abmessungen (Hxwxd): | 483 (H) × 44 (H) × 380mm ((W)) |
| Spleißkapazität: | 24 Fasern | Stand der RoHS-Konformität: | Konformität |
| Hervorheben: | Berg-Faser-Schalttafel des Gestell-4U,Faser-Schalttafel mit MTP-Kassette,Optikschalttafel mit MPO-Kassette |
||

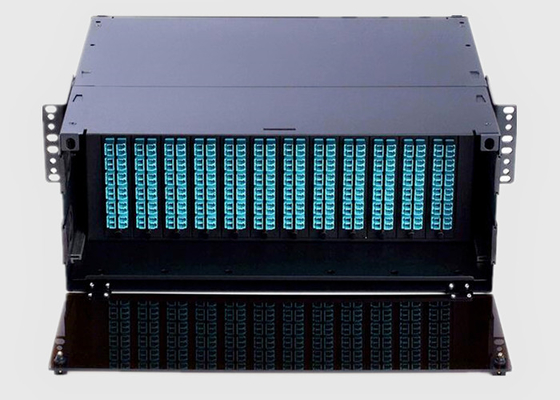

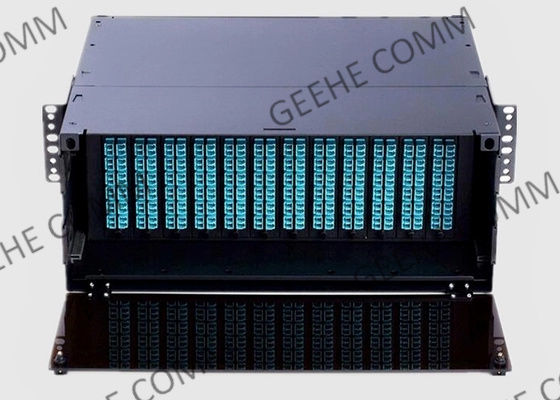

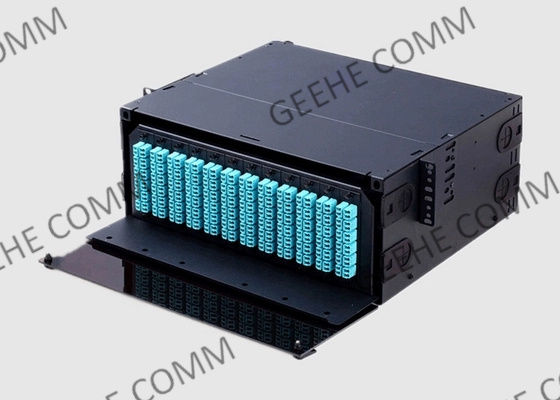

4U HD Rack Mount Fiber Patch Panel, mit Adapter-Panel oder MPO/MTP-Kassette
Grundlegende Informationen:
HD 4U (Rack Unit) Patch Panel, zusätzliche Optionen sind 1U, 2U und 3U Versionen. Dies ist ein vollständiges LGX-kompatibles Patch Panel, das LGX-Adapterplatten oder LGX-MTP / MPO-Kassetten enthält.Diese Einheiten haben ein ausziehbares Tablett und bieten vollen Zugang von vorne und hintenDiese Einheiten verfügen zudem über ein vollständiges Lexan-Rauchdurchlässiges, vorne angeschlossenes Zugangsfeld und ein angeschlossenes Zugangsfeld im Heck des Geräts.
Dieses 4U 19 ¢ 288 Faser-Hochdichte-Faseroptik-Patch-Panel ist für 10G/40G/100G-Rechenzentrum ausgelegt, das bis zu 12 x Adapter-Panels oder 12 x LGX MPO/MTP-Kassetten, MPO-LC,oder MTP-LC-Anschluss-Fanout-Kabel sind erhältlich.
Fiber-Patch-Panels 24-HafenNutzen und Merkmal:
1. LGX kompatibel
2. auf dem Regal montiert
3.19" Standardgröße, leichtes Gewicht und robuste Struktur
4. Wechselbare Module im Inneren
5. geeignet für beide Band und Rundkabel
6Verbesserte Konstruktion, um einen Radius von mindestens 40 mm für Glasfaserkabel zu gewährleisten
7. Pulverbeschichtet
8Rauch Lexan Vorderdeckel
9. Schiebefach für einfachen Zugriff
10. Vordere und hintere Scharniertüren
12. Einschließlich Montage-Hardware und Kabelmanagement-Zubehör
Fiber-Patch-Panels 24-HafenAnwendung:
1) Telekommunikationsnetze
2) FTTH
3) LAN, WAN, CATV Netzwerke
4) Abschaltung des aktiven Geräts
5) Überwachungssysteme
Spezifikation und Technologieparameter:
| Parameter | 1x4 | 1x8 | 1x16 | 1x32 | 1x64 | 2x4 | 2x8 | 2x16 | 2x32 | ||
| Betriebswellenlänge(m) | SDWC:1310 und 1550".STWC:1310,1490 und 1550 | ||||||||||
| Portwellenlängenbereich(m) | 1310 ± 40,1490 ± 10 und 1550 ± 40 | ||||||||||
| Eintrittsverlust @1310nm/1550nm | 7.1 | 10.5 | 13.6 | 16.8 | 20.5 | 7.4 | 10.8 | 14.5 | 17.5 | ||
| Einheitlichkeit (dB) | 0.6 | 1 | 1.6 | 2 | 1.8 | 0.8 | 1.2 | 1.8 | 2.2 | ||
| PDL @ 1310/1550 nm (dB) | ≤ 03 | ||||||||||
| Eintrittsleistung (mW) | 250 max | ||||||||||
| Betriebstemperatur (°C) | -40 ~ +85°C | ||||||||||
| Speichertemperatur (°C) | -40 ~ +85°C | ||||||||||
| Art der Faser | Corning G657A1, 900 μm, 2 mm, 3 mm Loose Tube | ||||||||||
| Abmessungen (L × W × H) (mm) | 100 × 80 × 10,141 x 115 x 18,Auf Anfrage | ||||||||||
* Die vorstehende Spezifikation ausschließlich für den Stecker
Spezifikationen für das 19-Zoll-Rack:
| 19 Zentimeter-Raket | LGX | ||||||||||
| Ausstattung | 1U | 2U | 1U | 2U | |||||||
| Abmessungen der Verpackung(mm) | 482.6 × 278 × 44 | 482.6 × 278 × 88 | 129 × 125 × 29 | 129 × 125 × 58 | |||||||
| Größen der Anlage(mm) | 462.7×11.0 ((4-Φ6) | 462.7×27.5 ((6-Φ6) | 118(2-Φ6) | 118 mal 29.2(2-Φ7) | |||||||
Informationen zur Bestellung:
| WBC- | - Ich weiß nicht. | X2- | 35 bis | XX- | - Ich weiß nicht. | XX- | XX- | X | ||
| P: Prämien A: Klasse A X: Befolgen Sie die Anforderungen des Kunden |
13Wie geht's? 14Ich habe es nicht gesagt. Ich... 2322 x 32 |
35:1310/1550 nm | 0101:99 0202:98 ..... 5050.50 |
11 m x:Die Anforderungen des Kunden erfüllen |
25250 μM Faser 09:900μM Lockerfaser |
Für die Zwecke dieser Verordnung gelten folgende Bestimmungen: 00Keine Verbindung. |
D:D 1U:J1 2U:J2 |
|||
| Zulassung | Nummer des Hafens | Operation Wellenlänge | Kopplungsquote | Faserlänge | Art der Faser | Typ des Steckers | Abmessung | |||
Wuhan Geehe Service:
1) Hohe Umweltstabilität
Niedriger Einsetzverlust, niedriger polarisierungsabhängiger Verlust, niedrige Rückspiegelung und gute Gleichförmigkeit
2) Kompakte Struktur
Kleine Größe, kann es direkt in einer Vielzahl von Transfer-Boxen installiert werden und nehmen nur wenig Platz
3) Strenge Qualitätskontrolle
Wir garantieren, dass jedes Produkt, das den Kunden in die Hände fällt, strengen Teststandards unterliegt.
4) hochwertige Drahtstange
Ausgezeichnetes PVC-Draht, gute Festigkeit und Hartnäckigkeit, lange Lebensdauer
