Produktdetails:
|
| Modellbezeichnung: | Glasfaserkabel | Gehäusematerial: | LSZH-PVC |
|---|---|---|---|
| Kabellänge: | 1m oder nach Maß | Anzahl der Fasern: | 2 |
| Dehnfestigkeit (N): | ≥55 | Kabeldurchmesser: | 0.9mm, 1.6mm, 2mm oder 3mm |
| Farbe: | Gelb | Material der Jacke: | PVC, Aufbruch (OFNR), Plenum (OFNP), LSZH |
| Seite A - Verbindungsstück 1: | DUPLEX LC APC | Seite B - Verbindungsstück 1: | DUPLEX LC APC |
| Hervorheben: | LSZH-Faser-Optikflecken-Kabel,Multimodefaser-Optikflecken-Kabel 10M,Optikverbindungskabel der Faser-G657A2 |
||
1- Grundlegende Einführung:

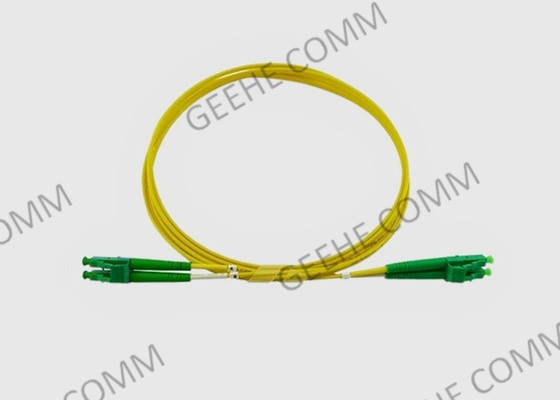

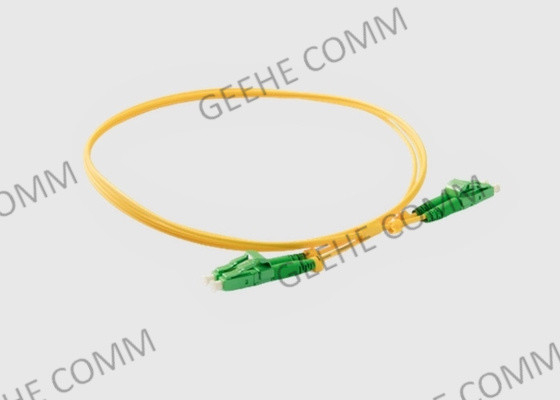

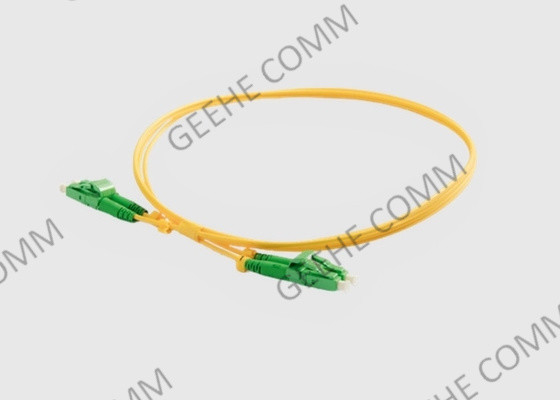

Das LC/APC-LC/APC Fiber Patch Cord Duplex Multi-Mode G.657.A2 2.0mm 10m Gelb ist ein Duplex-Patchkabel mit LC/APC-Anschluss an der einen Seite und LC/APC-Anschluss an der anderen Seite.Optische Pflasterkabel können in Simplex (1 Faser) erhältlich seinDie Anschlüsse auf beiden Seiten des Patchkabeln ermöglichen eine schnelle Verbindung mit einem anderen Gerät wie einem optischen Schalter oder einem anderen Telekommunikations-/Computergerät.
Unsere Glasfaserkabel sind ideal für die Verbindung von 1G/10G/40G/100G/400G-Verbindungen.
2. LC zu LC Patch Cord Nutzen und Eigenschaften:
3. Anwendungen für Glasfaserpatchkabel:
4. Spezifikation und Technologieparameter
| Parameter | Wert | ||||
| Typ des Steckers | LC/UPC,FC/UPC,SC/UPC,MU/UPC | ||||
| Zentrumwellenlänge(m) | 1310 oder 1550,980 oder 1060,850,780 | ||||
| Max.Einsatzverlust(dB) | 0.3 | ||||
| Min. Aussterbungsquote(dB) | 23 | ||||
| Min.Rückkehrverlust(UPC-Kennzeichnung)(dB) | 55 | ||||
| Min.Rückkehrverlust(APC)(dB) | 65 | ||||
| Schlüsselorientierung | langsame Achse | ||||
| Ausrichtung der Achse(Die | ±3 | ||||
| Betriebstemperatur°C) | -20 ~ +70 | ||||
| Aufbewahrungstemperatur°C) | -40 ~ +85 | ||||
| Fiberart | PM-Pandafasern | ||||
* Für Geräte mit Steckverbinder ist IL 0,3 dB höher, RL 5 dB niedriger, ER 2 dB niedriger.
* Der Standard-Anschluss ist auf die langsame Achse ausgerichtet.
5. LC- und SC-Konnektorspezifikation und Technologieparameter:
| Parameter | Einheit | Index | |||
| Typ der Endfläche | PC | UPC-Kennzeichnung | APC | ||
| Die | dB | SM: ≤ 0.3;MM ≤ 0.1 | |||
| Wiederholbarkeit | dB | ≤ 01 | |||
| Austauschbarkeit | dB | ≤ 02 | |||
| RL | S.M. | dB | ≥ 50 | ≥ 55 Jahre | ≥ 65 Jahre |
| MM | dB | ≥ 36(Ohne APC-Anschluss) | |||
| Zeit der Paarung | >1000 | ||||
| Betriebstemperatur | °C | -40 ~ +80 | |||
6. LC Patch Cord Bestelldaten:
| OFC | - X. | - XX | - XX | - XX | - X. | - X. |
| S: Simplex D: Duplex |
LA: LC/APC LC:LC/UPC LP:LC/PC |
LA:LC/APC LC:LC/UPC LP:LC/PC |
09:0.9mm 20:2.0mm 30:3.0 mm | 0:G652D 1:G657A 2:50/125 3:62.5/125 4:andere | 0.5:0.5m 1.0:1.5m 10:10.0m |
|
| Fasermodus | Typ des Steckers | Typ des Steckers | Kabeldurchmesser | Typ der Flansche | Faserlänge |
* EX: OFC-D-LA-LA-09-0-1.0
7Wie wählen Sie Faser-Pflasterkabel aus?
1)Faserkabelmodus: Einzelmodus oder Multimodus
Der Modus der Faser-Patch-Kabel zeigt an, wie Lichtstrahlen innerhalb der Faser reisen.
2) Anzahl der Faserstränge: Simplex oder Duplex
Nach der Anzahl der Faserstränge gibt es Simplex- und Duplex-Faser-Pflasterleiter.Ein einfaches Faserpatchkabel enthält einen einzigen Faserstrang mit einem einfachen Stecker an jedem EndeEs kann mit zwei BiDi-Transceivermodulen mit einem Port verknüpft werden.Das Duplexfaserpatchkabel besteht aus zwei Strängen aus Glas oder Kunststoff mit einem Duplexanschluss (oder als zwei Simplexanschlüsse betrachtet)Es ist häufig mit gängigen Transceivern oder Dual-Fiber-BiDi-Transceivern verbunden.
3) Wählen Sie die richtige Art von Kabelmantel (PVC/LSZH/OFNP/Pantser)
Normalerweise gibt es drei Arten von Kabelschläufern: Polyvinylchlorid (PVC), Low Smoke Zero Halogen (LSZH) und Optical Fiber Nonconductive Plenum (OFNP).Sie können sehen, es Funktionen in der Abbildung unten und wählen Sie die richtige für Ihr Netzwerk.
4) Steckverbindertyp: LC, SC, ST oder andere
Es gibt viele Verbindungsarten, die in Glasfaserkabeln wie LC, SC, ST, MTP oder MPO verwendet werden.Es gibt ein neues Anschlussdesign namens MDC-Anschluss, die eine höchstmögliche Steckdichte ermöglicht, indem sie einen 3-fachen Vorteil gegenüber einem Standard-LC-Steckverbinder bietet.Sie sollten also den Schnittstellentyp der Geräte, die Sie zum ersten Mal verwenden, bestätigen..
5) Wählen Sie den richtigen Steckverbinderpolstertyp (UPC/APC)
Da der Verlust des APC-Anschlusses geringer ist als der der UPC-Anschlüsse, ist in der Regel die optische Leistung der APC-Anschlüsse besser als die der UPC-Anschlüsse.die APC-Anschlüsse werden in Anwendungen wie FTTx weit verbreitet, passives optisches Netzwerk (PON) und Wellenlänge-Division-Multiplexing (WDM), die empfindlicher auf Rückkehrverluste reagieren.Also sollten Sie die Vor- und Nachteile abwägen.Bei Anwendungen, die eine hochpräzise Glasfasersignalisierung erfordern, sollte APC die erste Überlegung sein, aber weniger empfindliche digitale Systeme werden bei Verwendung von UPC ebenso gut funktionieren.Anschlussfarbe des APC-Patchkabel ist grün, und von UPC Patch Kabel ist blau.
8Die Fabrikdienstleistungen:
OEM-Dienstleistungen für Marken.
