Produktdetails:
|
| Modellname: | Mpo-anschlüsse glasfaser | Faser-Kern: | 8-Kern, 12-Kern oder 24-Kern |
|---|---|---|---|
| Faser-Durchmesser: | 3.0mm | Steckertyp: | MTP, MPO, MTP (Elite), MPO (Elite) |
| Jackenfarbe: | Beige/Aqua/Grün/Gelb, etc | Fasermantelmaterial: | Riser (OFNR), Plenum (OFNP), LSZH |
| Faser-Länge: | 1m oder als Ihre Anfrage | Fasertyp: | Einzelmodus (OM3, OM4, OM5 sind optional) |
| Wellenlänge: | 850nm/1310nm/1550nm | Anwendung: | Optische Verstärker, Faserlaser |

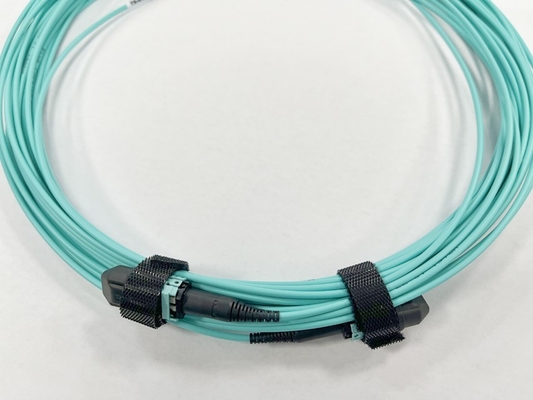

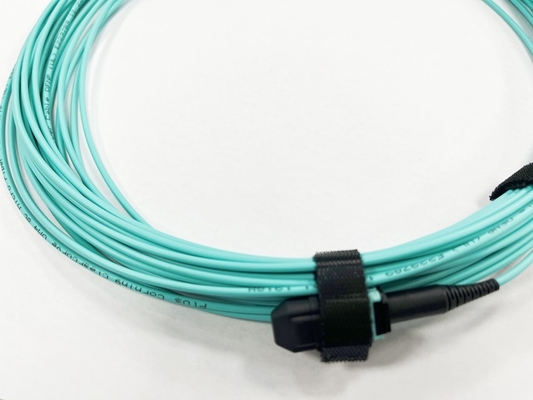

8F OM4 2 mm Außendurchmesser MPO(F)-MPO(F) Typ B OFNP Low Loss 13m
Kurze Beschreibung:
* Einfügedämpfungstyp verfügbar in Standard, Elite / Low Loss
*Faseranzahl verfügbar in 8, 12, 24, 48 Kernen
* MTP/MPO-Steckertyp verfügbar in: Männlich, Weiblich, Männlich zu Weiblich
* Fasertyp verfügbar in SM (G652D, G657A1, G657A2), MM (OM3, OM4)
* Kabelmanteltyp verfügbar in OFNR, LSZH, OFNP
* Multifaser-Steckverbindertypen sind in MTP, MPO mit APC- oder PC-Poliertyp erhältlich
* Kabellänge verfügbar in 1 bis 999 Meter, Anpassung
* Kabeltyp erhältlich in rund, Flachband
* Verbessern und vereinfachen Sie die Faserführung, verringern Sie den Platz für das Fasermanagement
* Entspricht IEC-61754-7;EIA/TIA-604-5 (FOCIS 5)-Standards.
Hauptmerkmale und Vorteile:
* MPO-Anschluss mit abgewinkelter Manschette
* Ideal für runde, ovale und blanke Flachbandkabel
* Hochleistungs-IL & RL
* Gehäuse kann zum Nachpolieren entfernt werden
* Kann mit Push-Pull-Lasche vom Adapter getrennt werden
* Verfügbar für 45-Grad-, 90-Grad- und flexible Stiefel
* Hohe mechanische und thermische Beständigkeit
Spezifikationen und Parameter:
Glasfaserleistung:
| MPO-Anschluss | Standard Sm | Verlustarm Sm | Standard mm | Verlustarm mm | |
| Einfügedämpfung | Typisch (dB) | 0,35 | 0,2 | 0,35 | 0,2 |
| Maximum (dB) | 0,75 | 0,35 | 0,6 | 0,35 | |
| Rückflussdämpfung (dB) | ≥60 für APC (8-Winkel-Politur) | ≥20 für PC | |||
| ≥50 für PC | — | ||||
| Männlich/Weiblich (dB) | Männlich: mit Pins, Weiblich: ohne Pins | ||||
| Zugfestigkeit (dB) | ≤0,3 (maximal 66 N) | ||||
| Vibration (dB) | ≤0,3 (10-55Hz) | ||||
| Thermischer Zyklus (dB) | ≤0,3 (-40~75℃, 21 Zyklen) | ||||
Geometrieparameter der Stirnfläche:
| Artikel | Spez | ||||
| SM | MM | ||||
| Empfang(mm) | MIN 2000 | ||||
| RY(mm) | MIN 5 | ||||
| Faserhöhe (nm) | 1000-3500 | ||||
| max.diff.Höhe alle (nm) | MAX: 500 | ||||
| max.diff.Höhenanpassung (nm) | MAX: 300 | ||||
| Winkel der X-Achse (°) | -0,2 ~ 0,2 | ||||
| Winkel der Y-Achse (°) | PC: -0,2 ~ 0,2 APC: 7,8 ~ 8,2 | -0,2 ~ 0,2 | |||
| Kerneinbruch | N / A | -100 ~ 200 | |||
Bestellinformationen:
| MPO | -XX | -XX | -XX | -X | -XX | -X | -XX |
| A1: G657A1 A2: G657A2 M3: OM3 M4: OM4 M5: OM5 | LZ: LSZH NP: OFNP NR: OFNR | FF: MPO /MPO (weiblich zu weiblich) MF: MPO/MPO (männlich zu weiblich) MM: MPO/MPO (männlich zu männlich) | L: Niedriger Verlust B: Standardverlust | 12:1×12 Kern 48:4×12-Kern 72:6×12-Kern 96:8×12 Kern | A: TIA568-Durchgangstyp B: TIA568 Reverse-Typ C: TIA568 Kreuztyp | 5M zu 50M | |
| Geschlechtstyp | Gehäusefarbe | Zwinge | Steckerverluststandard | Faserkerne | Polarität | Faserlänge |
Anwendung:
Anwendungen und zugehörige Standards
Array-Stammkabel
Array-Faser-zu-Einzelfaser-Fanouts und -Kassetten
Kartenkantenzugriff mit hoher Faserdichte
Optische Vermittlung von Interframe-Verbindungen
MPO-Bild:
