Produktdetails:
|
| Modellbezeichnung: | 1x2 Glasfaserkopplung | Betriebswellenlänge: | 1310nm, 1490nm, 1550 Nanometer |
|---|---|---|---|
| Split-Ratio: | 50/50,40/60,30/70,20/80,10/90,5/95 usw. | andere Arten: | Singlewindow, Dualwindow, Triplewindow |
| Funktion: | Faserverteilung | Verfügbares vor-beendet: | LC/UPC, LC/APC, SC/UPC, SC/APC, FC/UPC, FC/APC und ST/UPC |
| Polarisations-Ausrichtung: | Langsame Achse oder schnelle Achse | Art der Faser: | P.M.-LWL - Kabel |
| Art der Packung: | Stahlrohr | Typ der Konfiguration: | 1×2 mit LC-Verbindungsstück |
| Hervorheben: | 50/50 Faser-Optikkoppler der Spalten-1x2,Faser-Optikkoppler 1550nm 1x2,Faser-Koppler 900um 1x2 |
||

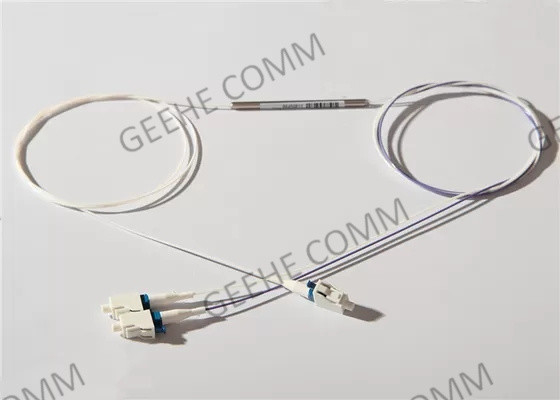

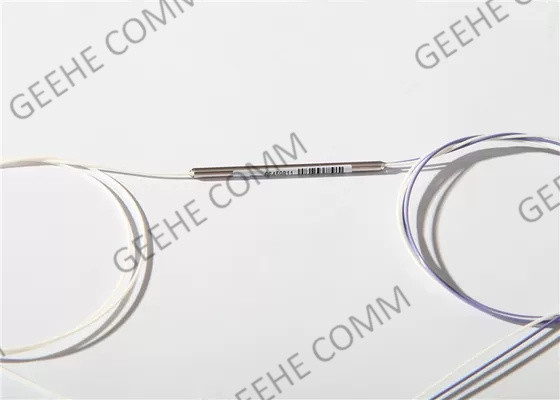

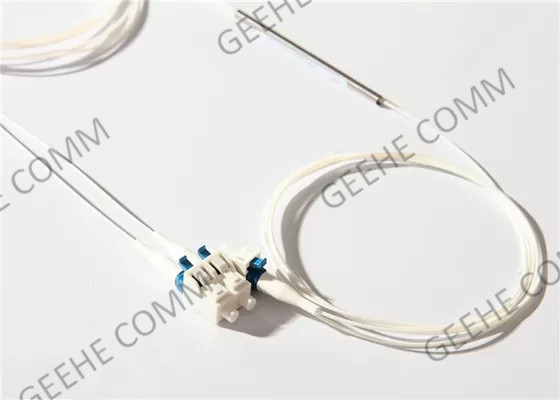

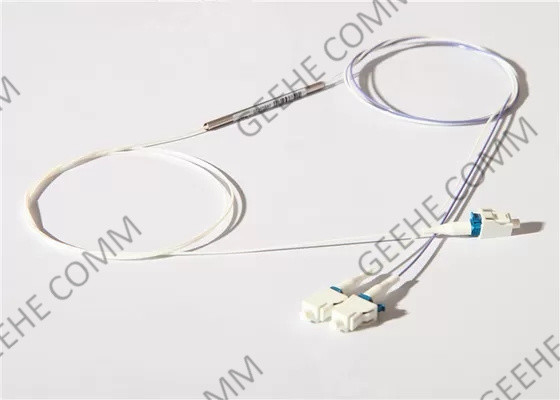

900um SM Dual Window 1310nm 1550nm 50/50 Split 1x2 Glasfaser Kopplung
Kurze Einführung der optischen Kopplung:
1x2 Polarisationsmaintaining (PM) Glasfaserkoppler wird zur Überwachung oder Spaltung von optischen Signalen in Polarisationsmaintaining-Fasern verwendet.
Die Kopplungsquote von 1% bis 99%. Geehe als der Nummer 2 Glasfaserkopplungshersteller in der Region Asien-Pazifik, hat sich als fortschrittliches Mikro-optisches Design erwiesen, es verfügt über einen geringen Einsatzverlust,Epoxyfreier optischer Pfad, hohe Aussterbungsrate, kompakte Verpackung, hohe Zuverlässigkeit und hohe Stabilität.
Alle Glasfaserkoppler können mit LC/UPC, SC/UPC, SC/APC, FC/UPC, FC/APC, ST/UPC verbunden werden.
1 × 2 Fiberoptische Kopplung Eigenschaften und Vorteile:
Spezifikation und Parameter für die Doppelfensterbreitkopplung:
| Parameter | P | Eine | |||
| Betriebswellenlänge ((nm) | 1310 und 1550 | ||||
| Betriebsbandbreite (nm) | 1310 ± 40 nm,1550 ± 40 nm | ||||
| Fasertyp (dB) | Corning G652D oder Corning G657 A1 | ||||
| Einsetzungsverlust (dB) |
50/50 | ≤ 3.3 | ≤ 3.5 | ||
| 40/60 | 30,70 bis 4,40 bis 2.5 | 3.50 bis 4.60/≤2.8 | |||
| 30/70 | 5.00 ~ 5.60/≤ 1.8 | 40,90 bis 6,10/≤2.1 | |||
| 20/80 | 60,80 bis 7,40/≤ 1.2 | 60,50 bis 7,70/≤ 1.2 | |||
| 10/90 | 9.60 ~ 10.50/≤ 0.6 | 80,80 bis 11,40/≤ 0.8 | |||
| 5/95 | 120,70 bis 13,50 /≤ 0.4 | 12.05 bis 14.05/≤ 0.5 | |||
| 3/97 | 140,60 bis 15,50/≤ 0.3 | 13.60 bis 16.05/≤ 0.4 | |||
| 2/98 | 16.60 ~ 17.90/≤ 0.25 | 15.60 bis 18.20/≤ 0.3 | |||
| 1/99 | 19.20 bis 20.80/≤ 0.2 | 180,80 bis 21,40/≤ 0.25 | |||
| PDL (dB) | ≤ 01 | ≤ 015 | |||
| Rückkehrverlust (dB) | ≥ 50 | ≥ 45 | |||
| Richtlinie (dB) | ≥ 55 Jahre | ||||
| Betriebstemperatur ((°C) | -40 ~ +85 | ||||
* Die obige Spezifikation ist ohne Stecker
* Andere Spezifikationen können auf Wunsch des Kunden vorgenommen werden
Informationen zur Bestellung:
| WBC- | - Ich weiß nicht. | X2- | 35 bis | XX- | - Ich weiß nicht. | XX- | XX- | X |
| P: Prämien A: Klasse A X: Anpassung |
12Wie ist das? 22- Ich weiß. |
351310/1550 nm | 0101:99 0202:98 ..... 5050.50 |
11 m x: Anpassung |
2525 μM Faser 09:900 μM lose Faser | Für die Zwecke dieser Verordnung gelten folgende Bestimmungen: 00: kein Steckverbinder |
A: Eine B: B C:C |
|
| Zulassung | Hafennummer | Betriebswellenlänge | Kopplungsquote | Faserlänge | Art der Faser | Verbindungsart | Abmessung |
Ex:WBC-P-12-35-50-1-09-0-B
1 × 2 Glasfaserkopplung Anwendung:
FTTx-Systeme
LAN-, WAN- und U-Bahnnetze
Analog-/digitale passive optische Netze
Fernmeldewesen
Transmitter/Empfängermodul in Mini-Größen
Optische Kommunikationssysteme
Prüfgeräte
Wuhan Geehe Service:
1) Hohe Umweltstabilität
Niedriger Einsetzverlust, niedriger polarisierungsabhängiger Verlust, niedrige Rückspiegelung und gute Gleichförmigkeit
2) Kompakte Struktur
Kleine Größe, kann es direkt in einer Vielzahl von Transfer-Boxen installiert werden und nehmen nur wenig Platz
3) Strenge Qualitätskontrolle
Wir garantieren, dass jedes Produkt, das den Kunden in die Hände fällt, strengen Teststandards unterliegt.
4) Schnelle Lieferung
Mit qualifizierten und stabilen Arbeitskräften ist der Bestellumsatz schneller als bei den Wettbewerbern.
5) Fabrikprüfung
Wir kooperieren mit bekannten Marken und japanischen Kunden, mit 15 Jahren Erfahrung in der Fabrikinspektion und sind mit dem gesamten Inspektionsverfahren von SGS vertraut
