Produktdetails:
|
| Modellbezeichnung: | 1x2 Glasfaserkopplung | Betriebswellenlänge: | 1310nm, 1490nm, 1550 Nanometer |
|---|---|---|---|
| Split-Ratio: | 50/50,40/60,30/70,20/80,10/90,5/95 usw. | andere Arten: | Singlewindow, Dualwindow, Triplewindow |
| Funktion: | Faserverteilung | Verfügbares vor-beendet: | LC/UPC, LC/APC, SC/UPC, SC/APC, FC/UPC, FC/APC und ST/UPC |
| Polarisations-Ausrichtung: | Langsame Achse oder schnelle Achse | Art der Faser: | P.M.-LWL - Kabel |
| Art der Packung: | Stahlrohr | Typ der Konfiguration: | 1×2 mit LC-Verbindungsstück |
| Hervorheben: | Faser-Optikkoppler DWC 2x2,Faser-Optikkoppler 1310nm 2x2,Optokoppler 1310nm 2x2 |
||

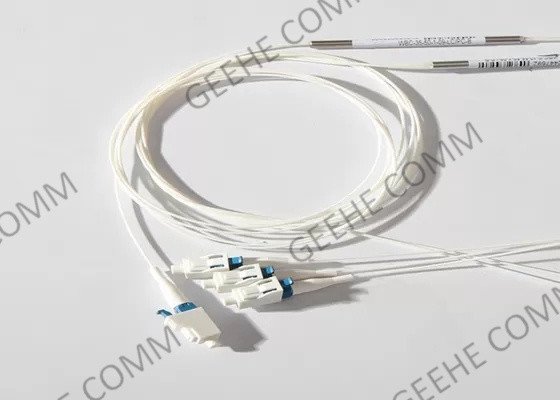

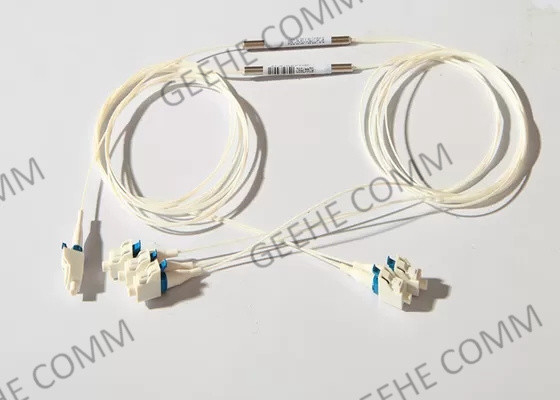

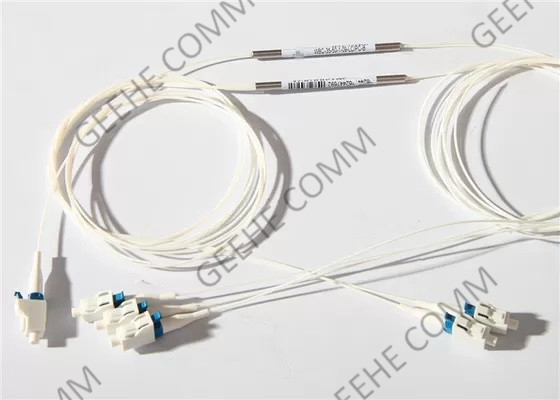

angepasster Single-Mode DWC Glasfaserkopplung 2 × 2 mit LC-Anschluss
Kurze Einführung der optischen Kopplung:
Einmodische Breitband-Kopplungen haben eine Bandbreite von 80 nm, verglichen mit 40 nm der Standard-Faseroptik-Kopplungen.und kleinere Größen.
Die Kopplungsquote kann festgelegt werden. Auch Kopplungen, die mit einer anderen Wellenlänge als 1550 nm oder 1310 nm arbeiten, können bereitgestellt werden, mehr Split Ratio kann verfügbar sein:50Ich bin nicht derjenige, der das Problem hat. Ich bin derjenige, der das Problem hat.99, usw.
2×2 Glasfaserkopplung Eigenschaften und Vorteile:
1) Niedrige Verluste und niedrige WDL
2) Ultra-niedrige PDL
3) Ultrabreite Betriebsbandbreite +/- 80 nm
4) Hohe Richtbarkeit
5) Mini-Packung
6) Doppelbetriebsfenster
Spezifikation und Parameter für die Doppelfensterbreitkopplung:
| Parameter | P | Eine | |||
| Betriebswellenlänge ((nm) | 1310 und 1550 | ||||
| Betriebsbandbreite (nm) | 1310 ± 40 nm,1550 ± 40 nm | ||||
| Fasertyp (dB) | Corning G652D oder Corning G657 A1 | ||||
| Einsetzungsverlust (dB) |
50/50 | ≤ 3.3 | ≤ 3.5 | ||
| 40/60 | 30,70 bis 4,40 bis 2.5 | 3.50 bis 4.60/≤2.8 | |||
| 30/70 | 5.00 ~ 5.60/≤ 1.8 | 40,90 bis 6,10/≤2.1 | |||
| 20/80 | 60,80 bis 7,40/≤ 1.2 | 60,50 bis 7,70/≤ 1.2 | |||
| 10/90 | 9.60 ~ 10.50/≤ 0.6 | 80,80 bis 11,40/≤ 0.8 | |||
| 5/95 | 120,70 bis 13,50 /≤ 0.4 | 12.05 bis 14.05/≤ 0.5 | |||
| 3/97 | 140,60 bis 15,50/≤ 0.3 | 13.60 bis 16.05/≤ 0.4 | |||
| 2/98 | 16.60 ~ 17.90/≤ 0.25 | 15.60 bis 18.20/≤ 0.3 | |||
| 1/99 | 19.20 bis 20.80/≤ 0.2 | 180,80 bis 21,40/≤ 0.25 | |||
| PDL (dB) | ≤ 01 | ≤ 015 | |||
| Rückkehrverlust (dB) | ≥ 50 | ≥ 45 | |||
| Richtlinie (dB) | ≥ 55 Jahre | ||||
| Betriebstemperatur ((°C) | -40 ~ +85 | ||||
* Die obige Spezifikation ist ohne Stecker
* Andere Spezifikationen können auf Wunsch des Kunden vorgenommen werden
Informationen zur Bestellung:
| WBC- | - Ich weiß nicht. | X2- | 35 bis | XX- | - Ich weiß nicht. | XX- | XX- | X |
| P: Prämien A: Klasse A X: Anpassung |
12Wie ist das? 22- Ich weiß. |
351310/1550 nm | 0101:99 0202:98 ..... 5050.50 |
11 m x: Anpassung |
2525 μM Faser 09:900 μM lose Faser | Für die Zwecke dieser Verordnung gelten folgende Bestimmungen: 00: kein Steckverbinder |
A: Eine B: B C:C |
|
| Zulassung | Hafennummer | Betriebswellenlänge | Kopplungsquote | Faserlänge | Art der Faser | Verbindungsart | Abmessung |
Ex:WBC-P-12-35-50-1-09-0-B
2 × 2 Fiberoptische Kupplung Anwendung:
FTTx-Systeme
LAN-, WAN- und U-Bahnnetze
Analog-/digitale passive optische Netze
Fernmeldewesen
Transmitter/Empfängermodul in Mini-Größen
Optische Kommunikationsanlage
Wuhan Geehe Service:
1) Hohe Umweltstabilität
Niedriger Einsetzverlust, niedriger polarisierungsabhängiger Verlust, niedrige Rückspiegelung und gute Gleichförmigkeit
2) Kompakte Struktur
Kleine Größe, kann es direkt in einer Vielzahl von Transfer-Boxen installiert werden und nehmen nur wenig Platz
3) Strenge Qualitätskontrolle
Wir garantieren, dass jedes Produkt, das den Kunden in die Hände fällt, strengen Teststandards unterliegt.
4) Schnelle Lieferung
Mit qualifizierten und stabilen Arbeitskräften ist der Bestellumsatz schneller als bei den Wettbewerbern.
5) Fabrikprüfung
Wir kooperieren mit bekannten Marken und japanischen Kunden, mit 15 Jahren Erfahrung in der Fabrikinspektion und sind mit dem gesamten Inspektionsverfahren von SGS vertraut
