Produktdetails:
|
| Modellbezeichnung: | Multi-Mode 2x2-optische Kopplung | Betriebswellenlänge: | 1310nm, 1490nm, 1550 Nanometer |
|---|---|---|---|
| Split-Ratio: | 50:50,30:70,10:90,5:95,1:99 | andere Arten: | Singlewindow, Dualwindow, Triplewindow |
| Einheitentyp: | Schmelzkopplung | Verfügbares vor-beendet: | LC/UPC, LC/APC, SC/UPC, SC/APC, FC/UPC, FC/APC und ST/UPC |
| Faserlänge: | 1m, 3m, 5m oder Soem | Art der Faser: | P.M.-LWL - Kabel |
| Packungsgröße: | Ø4x 40;Ø4x 54;98x16x9 mm | Nr. von Fasern: | 1 Faserinput,2 Faserausgabe |
| Hervorheben: | Koppler des Lichtwellenleiter-1x3,900μM Fiber Optic Cable Koppler,900μM Koppler aus optischen Fasern |
||

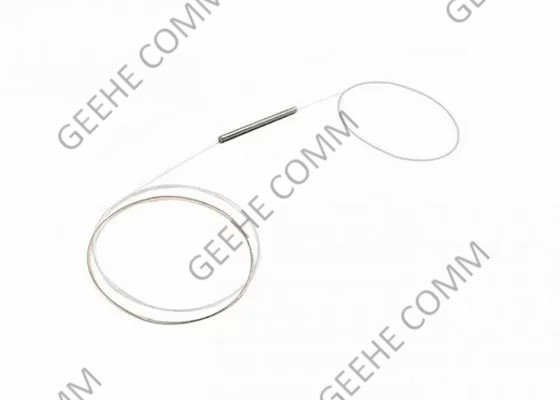

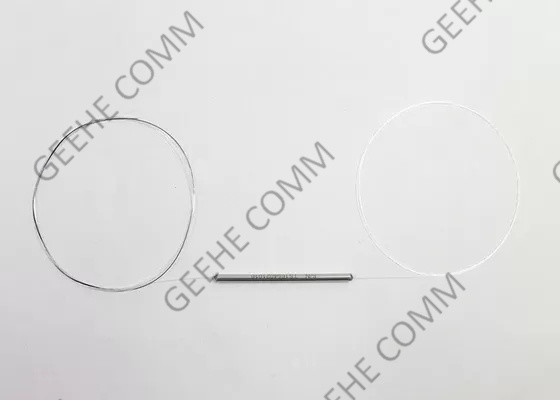

OM4 Faser 1x3 Einfachfenster 900μm Faseroptikkopplung Einsetzverlust
Kurze Einführung der Glasfaserkoppler:
Geehe Comm als Nummer 2 der Hersteller von Glasfaserkopplungen in derDer asiatisch-pazifische Bezirk verfügt über die fortschrittlichste Technologie für FBT-Kopplungen, nicht nur auf der Grundlage unsererWir sind nicht nur auf die modernsten Maschinen angewiesen, sondern auch auf unsere qualifizierten Arbeiter.
FBT-Kopplungen sind für die Stromspaltung und -aufnahme in Telekommunikationsgeräten, CATV-Netzwerken und Prüfgeräten ausgelegt.
Die höhere Split-Ratio ist verfügbar:50:50,30:70,10:90,5:95,1:99 usw.
1 × 2,2 × 2 Fiberoptische Kopplung Merkmale und Vorteile:
1)Niedriger Einsatzverlust und übermäßiger Verlust
2) Niedrige Polarisationsabhängigkeit
3) Hoher optischer Rücklaufverlust
4) Stabilität und Zuverlässigkeit der Umwelt
5) Kleine Packungsgröße
6) Unter Telcordia GR-1221 und GR-1209 zugelassen
Spezifikation und Parameter der Dreifensterbreitmarke:
| Parameter | P | Eine | |||
| Betriebswellenlänge ((nm) | 1310 und 1490 und 1550 | ||||
| Betriebsbandbreite ((nm) | 1310 ± 40 nm,1490 ± 40 nm,1550 ± 40 nm | ||||
| Fasertyp (dB) | Corning G652D oder Corning G657 A1 | ||||
| Einsetzungsverlust (dB) |
50:50 | ≤ 3.4 | ≤ 3.6 | ||
| 30:70 | 5.00 ~ 5.60/≤ 1.8 | 40,90 bis 6,10/≤2.1 | |||
| 10:90 | 9.60 ~ 10.50/≤ 0.6 | 80,80 bis 11,40/≤ 0.8 | |||
| 5:95 | 120,70 bis 13,50 /≤ 0.4 | 12.05 bis 14.05/≤ 0.5 | |||
| 1:99 | 19.20 bis 20.80/≤ 0.2 | 180,80 bis 21,40/≤ 0.25 | |||
| PDL (dB) | ≤ 01 | ≤ 01 | |||
| Rückkehrverlust (dB) | ≥ 50 | ≥ 45 | |||
| Richtlinie (dB) | ≥ 55 Jahre | ||||
| Betriebstemperatur ((°C) | -40 ~ +85 | ||||
* Die obige Spezifikation ist ohne Stecker
* Andere Spezifikationen können auf Wunsch des Kunden vorgenommen werden
Informationen zur Bestellung:
| WBC- | - Ich weiß nicht. | X2- | 345- | XX- | - Ich weiß nicht. | XX- | XX- | X |
| P: Prämien A: Klasse A X: auf Anfrage |
12Wie ist das? 22- Ich weiß. |
1310&1490&1550nm | 0101:99 0505.00 Uhr:95 ..... 5050.50 |
11 m x: auf Anfrage |
25250 μM Faser 09:900 μM Lockerfaser | Für die Zwecke dieser Verordnung gelten folgende Bestimmungen: 00Keine Verbindung. |
A: Eine B: B C:C |
|
| Zulassung | Nummer des Hafens | Operation Wellenlänge | Kopplungsquote | Faserlänge | Art der Faser | Typ des Steckers | Abmessung |
Die in Artikel 1 Buchstabe a genannten Angaben werden in Anhang I der Verordnung (EG) Nr. 45/2001 des Europäischen Parlaments und des Rates [2] erfasst.
FBT-Kopplung Vergleiche mit PLC-Splitter:
| Parameter | FBT-Splitter | PLC-Splitter |
| Herstellungsmethode | Zwei oder mehr Stücke optischer Fasern werden zusammengebunden und auf ein Fused-Taper-Faser-Gerät gelegt.Die Fasern werden dann nach dem Ausgangszweig und Verhältnis gezogen, wobei eine Faser als Eingang ausgewählt wird. | Besteht aus einem optischen Chip und mehreren optischen Arrays abhängig vom Ausgangsverhältnis. |
| Betriebswellenlänge | 1310nm und 1550nm (Standard); 850nm (Anpassung) | 1260nm -1650nm (Vollwellenlänge) |
| Anwendung | HFC (Faser- und Koaxialkabelnetze für CATV); alle FTIH-Anwendungen. | Das ist es auch. |
| Leistung | Bei größeren Splits kann die Zuverlässigkeit zu einem Problem werden. | Gute Zuverlässigkeit und Stabilität. |
| Eingang/Ausgang | Ein oder zwei Eingänge mit maximal 32 Fasern. | Ein oder zwei Eingänge mit einer Leistung von maximal 64 Fasern. |
| Paket | Stahlrohr (hauptsächlich in Geräten verwendet); ABS-Schwarzmodul (konventionell) | Das ist es auch. |
| Eingangs-/Ausgangskabel | Nackte Glasfaser; 0,9 mm, 2,0 mm und 3,0 mm | Das ist es auch. |
| Packungsgröße | 1×2 bis 1×8 kleiner als PLC | Mehr als 1×8, PLC Splitter Größe ist kleiner |
| Stabilität und Verlässlichkeit | Stabilität ist besser. | Hohe Stabilität nicht wie FBT Splitter |
Anwendungen für Glasfaserkopplungen:
1) FTTH, LAN, PON und optisches CATV
2) Glasfaserkommunikationssystem
3) Geräte zur Prüfung von Glasfasern
4) Glasfasersensor
5) Verstärkendes Überwachungssystem
Wuhan Geehe Service:
1) Hohe Umweltstabilität
Niedriger Einsetzverlust, niedriger polarisierungsabhängiger Verlust, niedrige Rückspiegelung und gute Gleichförmigkeit
2) Kompakte Struktur
Kleine Größe, kann es direkt in einer Vielzahl von Transfer-Boxen installiert werden und nehmen nur wenig Platz
3) Strenge Qualitätskontrolle
Wir garantieren, dass jedes Produkt, das den Kunden in die Hände fällt, strengen Teststandards unterliegt.
4) Schnelle Lieferung
Mit qualifizierten und stabilen Arbeitskräften ist der Bestellumsatz schneller als bei den Wettbewerbern.
5) Fabrikprüfung
Wir kooperieren mit bekannten Marken und japanischen Kunden, mit 15 Jahren Erfahrung in der Fabrikinspektion und sind mit dem gesamten Inspektionsverfahren von SGS vertraut
6)Garantie
Alle unsere Fabrikprodukte mit einer 12-monatigen Garantie, Kommentare zu unseren Produkten sind willkommen, um uns Feedback zu geben.
