Produktdetails:
|
| Modellbezeichnung: | Glasfaser-Tap-Koppler | Funktionierender Wellenlängenbereich: | 1310nm, 1490nm, 1550 Nanometer |
|---|---|---|---|
| Split-Ratio: | 50/50,40/60,30/70,20/80,10/90,5/95 usw. | andere Arten: | Singlewindow, Dualwindow, Triplewindow |
| Einheitentyp: | Schmelzkopplung | Verfügbares vor-beendet: | MU/UPC, LC/UPC, LC/APC, SC/UPC, SC/APC, FC/UPC, FC/APC und ST/UPC |
| Polarisations-Ausrichtung: | Langsame Achse oder schnelle Achse | Art der Faser: | P.M.-LWL - Kabel |
| Packungsgröße: | Ø4x 40;Ø4x 54;98x16x9 mm | Typ der Konfiguration: | 1 × 2 mit MU-Anschluss |
| Hervorheben: | 50/125 Lichtwellenleiter-Koppler,50/125 Koppler der Faser 1x2,Koppler 1x2 aus optischen Fasern |
||

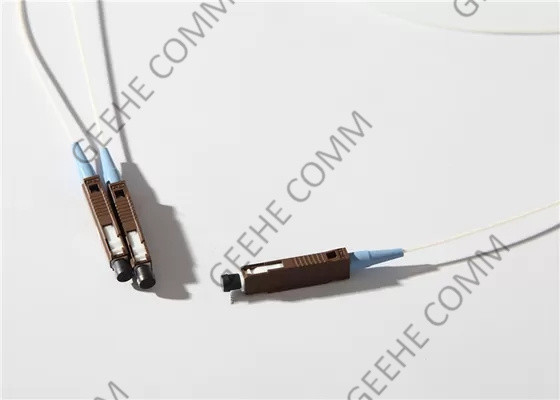

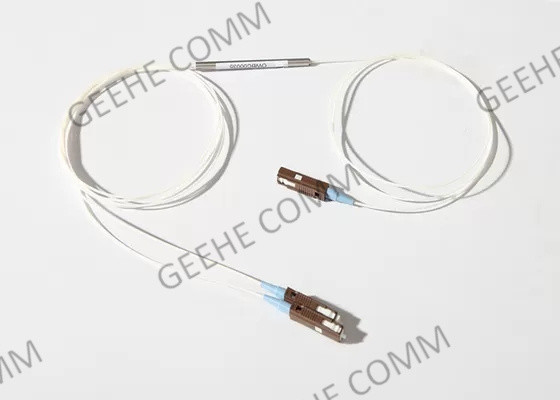

1 × 2 Multi-Modus 50/125 MU zu Mu-Anschluss Glasfaserkopplungssplitter
Kurze Einführung der optischen Kopplung:
Mit der Geehe-Kopplungstechnik erweitert sich die Betriebsbandbreite von TWC auf 1310nm, 1490nm und 1550nm zu drei Kommunikationsfenstern.
Tapered (FBT) Splitter sind mit 1x2, 1x3, 1x4, 1x5, 1x6, 1x8, 1x12, 1x16, 1x18 erhältlich,1x20 und 1x24 Konfigurationen mit Single-Mode-oder Multimode-Faser und wir bieten alle Arten von Steckverbinder von pre-connectorized wie SC, FC, ST, LC, Sie können eine Standardgröße wählen oder hochwertiges OEM machen.
Der 1x2 Mu Connector Multi-Mode Window Loose Tube Fiber Splitter kann die optischen Signale in 2 Teile aufteilen, und das Kopplungsverhältnis kann angepasst werden,der Mu-Anschluss ist kleiner und hochpräziser und wird weitgehend für DWDM verwendet.
Eigenschaften und Vorteile der optischen Faserkopplung:
Spezifikation und Parameter der Dreifensterbreitmarke:
| Parameter | P | Eine | |||
| Betriebswellenlänge ((nm) | 1310 und 1490 und 1550 | ||||
| Betriebsbandbreite ((nm) | 1310 ± 40 nm,1490 ± 40 nm,1550 ± 40 nm | ||||
| Fasertyp (dB) | Corning G652D oder Corning G657 A1 | ||||
| Einsetzungsverlust (dB) |
50:50 | ≤ 3.4 | ≤ 3.6 | ||
| 30:70 | 5.00 ~ 5.60/≤ 1.8 | 40,90 bis 6,10/≤2.1 | |||
| 10:90 | 9.60 ~ 10.50/≤ 0.6 | 80,80 bis 11,40/≤ 0.8 | |||
| 5:95 | 120,70 bis 13,50 /≤ 0.4 | 12.05 bis 14.05/≤ 0.5 | |||
| 1:99 | 19.20 bis 20.80/≤ 0.2 | 180,80 bis 21,40/≤ 0.25 | |||
| PDL (dB) | ≤ 01 | ≤ 01 | |||
| Rückkehrverlust (dB) | ≥ 50 | ≥ 45 | |||
| Richtlinie (dB) | ≥ 55 Jahre | ||||
| Betriebstemperatur ((°C) | -40 ~ +85 | ||||
Informationen zur Bestellung:
| WBC- | - Ich weiß nicht. | X2- | 345- | XX- | - Ich weiß nicht. | XX- | XX- | X |
| P: Prämien A: Klasse A X: auf Anfrage |
12Wie ist das? 22- Ich weiß. |
1310&1490&1550nm | 0101:99 0505.00 Uhr:95 ..... 5050.50 |
11 m x: auf Anfrage |
25250 μM Faser 09:900 μM Lockerfaser | Für die Zwecke dieser Verordnung gelten folgende Bestimmungen: 00: kein Steckverbinder |
A: Eine B: B C:C |
|
| Zulassung | Nummer des Hafens | Operation Wellenlänge | Kopplungsquote | Faserlänge | Art der Faser | Typ des Steckers | Abmessung |
FBT-Kopplung Vergleiche mit PLC-Splitter:
| Parameter | FBT-Splitter | PLC-Splitter |
| Herstellungsmethode | Zwei oder mehr Teile der optischen Faser werden zusammengebunden und auf ein Fused-Taper-Fasergerät angebracht.Die Fasern werden dann nach dem Ausgangszweig und Verhältnis gezogen, wobei eine Faser als Eingang ausgewählt wird. | Besteht aus einem optischen Chip und mehreren optischen Arrays abhängig vom Ausgangsverhältnis. |
| Betriebswellenlänge | 1310nm und lSSOnm (Standard); 850nm (Anpassung) | 1260nm -1650nm (Vollwellenlänge) |
| Anwendung | HFC (Faser- und Koaxialkabelnetz für CATV); alle FTIH-Anwendungen. | Das ist es auch. |
| Leistung | Bei größeren Splits kann die Zuverlässigkeit zu einem Problem werden. | Gute Zuverlässigkeit und Stabilität. |
| Eingang/Ausgang | Ein oder zwei Eingänge mit maximal 32 Fasern. | Ein oder zwei Eingänge mit einer Leistung von maximal 64 Fasern. |

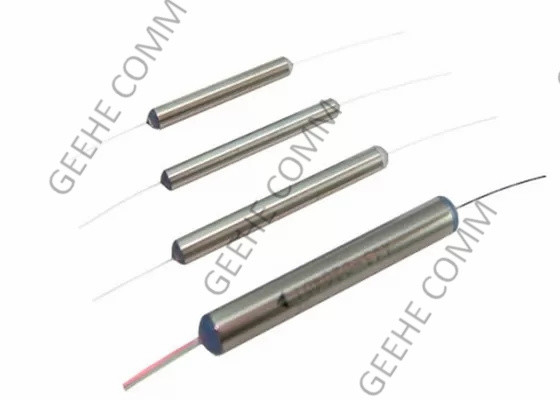

| Paket | Stahlrohr (hauptsächlich in Geräten verwendet); ABS-Schwarzmodul (konventionell) | Das ist es auch. |
| Eingangs-/Ausgangskabel | Nackte Glasfaser; 0,9 mm, 2,0 mm und 3,0 mm | Das ist es auch. |
| Packungsgröße | 1×2 bis 1×8 kleiner als PLC | Mehr als 1 × 8, PLC Splitter Größe ist kleiner |
| Stabilität und Verlässlichkeit | Stabilität ist besser. | Hohe Stabilität nicht wie FBT Splitter |
Anwendungen für optische Faserkopplungen:
FTTx-Systeme
LAN-, WAN- und U-Bahnnetze
Analog-/digitale passive optische Netze
Fernmeldewesen
Transmitter/Empfängermodul in Mini-Größen
Wuhan Geehe Service:
1) Hohe Umweltstabilität
Niedriger Einsetzverlust, niedriger polarisierungsabhängiger Verlust, niedrige Rückspiegelung und gute Gleichförmigkeit
2) Kompakte Struktur
Kleine Größe, kann es direkt in einer Vielzahl von Transferboxen installiert werden und nur wenig Platz einnehmen
3) Strenge Qualitätskontrolle
Wir garantieren, dass jedes Produkt, das den Kunden in die Hände fällt, strengen Teststandards unterliegt.
4) Hohe Kapazität
Als Top 2-Hersteller von Glasfaserkopplungen verkaufen wir nicht nur Produkte, sondern exportieren auch Technologie und Ausrüstung für alle Kunden.
