Produktdetails:
|
| Modellbezeichnung: | Minigroße FBT-Glasfaser-Kopplungen | Optokoppler-Konfigurations-Art: Wellenlänge des Betriebs1x2: | 1310nm, 1490nm, 1550 Nanometer |
|---|---|---|---|
| Split-Ratio: | 50:50,30:70,10:90,5:95,1:99 | andere Arten: | Singlewindow, Dualwindow, Triplewindow |
| Einheitentyp: | Schmelzkopplung | Verfügbares vor-beendet: | LC/UPC, LC/APC, SC/UPC, SC/APC, FC/UPC, FC/APC und ST/UPC |
| Polarisations-Ausrichtung: | Langsame Achse oder schnelle Achse | Art der Faser: | P.M.-LWL - Kabel |
| Packungsgröße: | Ø4x 40;Ø4x 54;98x16x9 mm | Nr. der Fibe4s: | 8 Faserinput,8 Faserausgang |
| Hervorheben: | Koppler 8×8 aus optischen Fasern,fbt 8×8 Faserkoppler,5/95 Koppler aus optischen Fasern |
||

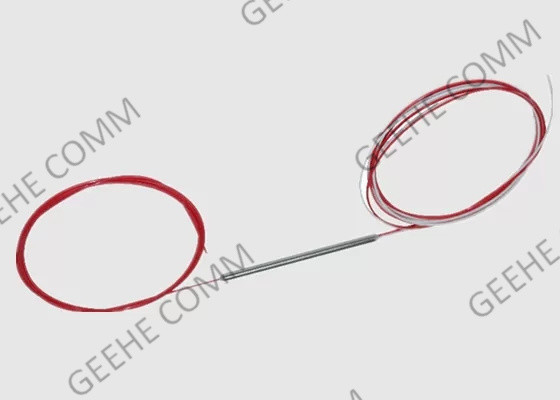

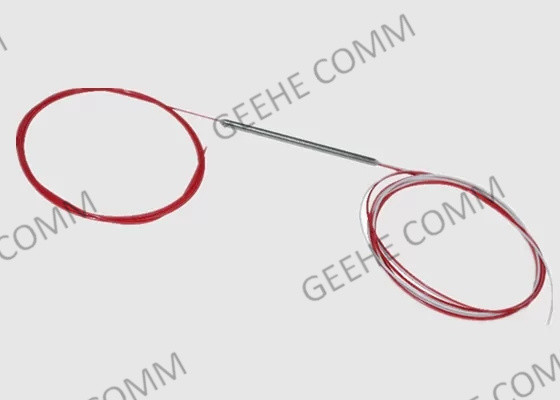

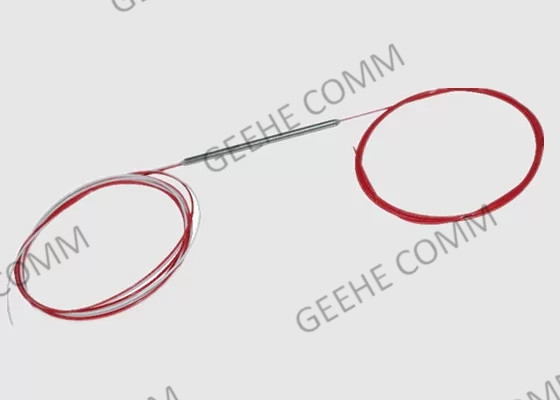

Mini-Größen Stahlröhrchen 8 × 8 Einzelmodus Star FBT Faseroptik-Kopplungen
FBT-Optische Kopplung Kurz Einführung:
Ein Glasfaserkoppler, auch als Glasfaseranschluss bezeichnet, ist eine Endung einer Glasfaser, die dazu dient, eine Faser schnell mit einer anderen zu verbinden oder zu trennen.
Eine optische Faser selbst enthält einen Kern aus dünnem, flexiblem und transparenten Glas oder Kunststoff, der ohne eine Glasfaser-Kopplung Splicing erfordern würde,die den Akt der Vergießung des Materials um den Kern an der Spitze jeder Faser darstellt und dann den direkten Kontakt zwischen den beiden Kernen gewährleistet.
8×8 Glasfaserkopplung Eigenschaften und Vorteile:
FBT-Kopplung Vergleiche mit PLC-Splitter:
| Parameter | FBT-Splitter | PLC-Splitter |
| Herstellungsmethode | Zwei oder mehr Teile der optischen Faser werden zusammengebunden und auf ein Fused-Taper-Fasergerät angebracht.Die Fasern werden dann nach dem Ausgangszweig und Verhältnis gezogen, wobei eine Faser als Eingang ausgewählt wird. | Besteht aus einem optischen Chip und mehreren optischen Arrays abhängig vom Ausgangsverhältnis. |
| Betriebswellenlänge | 1310nm und 1550nm (Standard); 850nm (Anpassung) | 1260nm -1650nm (Vollwellenlänge) |
| Anwendung | HFC (Faser- und Koaxialkabelnetz für CATV); alle FTIH-Anwendungen. | Das ist es auch. |
| Leistung | Bei größeren Splits kann die Zuverlässigkeit zu einem Problem werden. | Gute Zuverlässigkeit und Stabilität. |
| Eingang/Ausgang | Ein oder zwei Eingänge mit maximal 32 Fasern. | Ein oder zwei Eingänge mit einer Leistung von maximal 64 Fasern. |
| Paket | Stahlrohr (hauptsächlich in Geräten verwendet); ABS-Schwarzmodul (konventionell) | Das ist es auch. |
| Eingangs-/Ausgangskabel | Nackte Glasfaser; 0,9 mm, 2,0 mm und 3,0 mm | Das ist es auch. |
| Packungsgröße | 1×2 bis 1×8 kleiner als PLC | Mehr als 1×8, PLC Splitter Größe ist kleiner |
| Stabilität und Verlässlichkeit | Stabilität ist besser. | Hohe Stabilität nicht wie FBT Splitter |
Spezifikation und Parameter der Breitmarkenkopplung:
| Parameter | P | Eine | |||
| Betriebswellenlänge ((nm) | 1310 und 1490 und 1550 | ||||
| Betriebsbandbreite ((nm) | 1310 ± 40 nm,1490 ± 40 nm,1550 ± 40 nm | ||||
| Fasertyp (dB) | Corning G652D oder Corning G657 A1 | ||||
| Einsetzungsverlust (dB) |
50:50 | ≤ 3.4 | ≤ 3.6 | ||
| 30:70 | 5.00 ~ 5.60/≤ 1.8 | 40,90 bis 6,10/≤2.1 | |||
| 10:90 | 9.60 ~ 10.50/≤ 0.6 | 80,80 bis 11,40/≤ 0.8 | |||
| 5:95 | 120,70 bis 13,50 /≤ 0.4 | 12.05 bis 14.05/≤ 0.5 | |||
| 1:99 | 19.20 bis 20.80/≤ 0.2 | 180,80 bis 21,40/≤ 0.25 | |||
| PDL (dB) | ≤ 01 | ≤ 01 | |||
| Rückkehrverlust (dB) | ≥ 55 Jahre | ≥ 45 | |||
| Richtlinie (dB) | ≥ 55 Jahre | ||||
| Betriebstemperatur ((°C) | -40 ~ +85 | ||||
* Die obige Spezifikation ist ohne Stecker
* Andere Spezifikationen können auf Wunsch des Kunden vorgenommen werden
Informationen zur Bestellung:
| WBC- | - Ich weiß nicht. | X2- | 345- | XX- | - Ich weiß nicht. | XX- | XX- | X |
| P: Prämien A: Klasse A X: auf Anfrage |
12Wie ist das? 22- Ich weiß. |
1310&1490&1550nm | 0101:99 0505.00 Uhr:95 ..... 5050.50 |
11 m x: auf Anfrage |
25250 μM Faser 09:900 μM Lockerfaser | Für die Zwecke dieser Verordnung gelten folgende Bestimmungen: 00Keine Verbindung. |
A: Eine B: B C:C |
|
| Zulassung | Nummer des Hafens | Operation Wellenlänge | Kopplungsquote | Faserlänge | Art der Faser | Typ des Steckers | Abmessung |
Die in Artikel 1 Buchstabe a genannten Angaben werden in Anhang I der Verordnung (EG) Nr. 45/2001 des Europäischen Parlaments und des Rates [2] erfasst.
8 × 8 Glasfaserkopplung Anwendung:
Wuhan Geehe Service:
1) Hohe Umweltstabilität
Niedriger Einsatzverlust, niedriger polarisierungsabhängiger Verlust, niedrige Rückspiegelung und gute Gleichförmigkeit.
2) Kompakte Struktur
Kleine Größe, kann direkt in eine Vielzahl von Transferboxen installiert werden und nimmt nur wenig Platz ein.
3) Strenge Qualitätskontrolle
Wir garantieren, dass jedes Produkt, das den Kunden in die Hände kommt, strengen Teststandards unterliegt.
4) Fabrikprüfung
Wir kooperieren mit bekannten Marken und japanischen Kunden, mit 15 Jahren Erfahrung in der Fabrikinspektion und sind mit dem gesamten Inspektionsverfahren von SGS vertraut.
5)Garantie
Alle unsere Fabrikprodukte mit einer 12-monatigen Garantie, Kommentare zu unseren Produkten sind willkommen, um uns Feedback zu geben.
