Produktdetails:
|
| Modellbezeichnung: | Doppelfenster LC/UPC-Faserkopplung | Optokoppler-Konfigurations-Art: Wellenlänge des Betriebs1x2: | 1310nm, 1490nm, 1550 Nanometer |
|---|---|---|---|
| Split-Ratio: | 50/50,40/60,30/70,20/80,10/90,5/95 usw. | andere Arten: | Singlewindow, Dualwindow, Triplewindow |
| Funktion: | Faserverteilung | Verfügbares vor-beendet: | LC/UPC, LC/APC, SC/UPC, SC/APC, FC/UPC, FC/APC und ST/UPC |
| Polarisations-Ausrichtung: | Langsame Achse oder schnelle Achse | Art der Faser: | P.M.-LWL - Kabel |
| Art der Packung: | ABS-KASTEN | Typ der Konfiguration: | 1×2 mit LC-Verbindungsstück |
| Hervorheben: | Doppelfaser-Koppler des fenster-LC/UPC,Faser-Optikteiler 1x2 FBT,Fixierte Art in mehreren Betriebsarten Faser-Koppler |
||

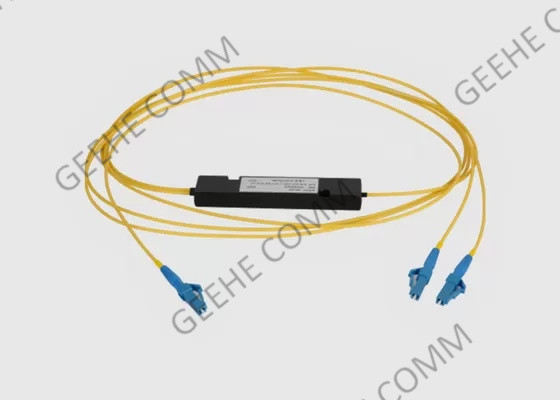

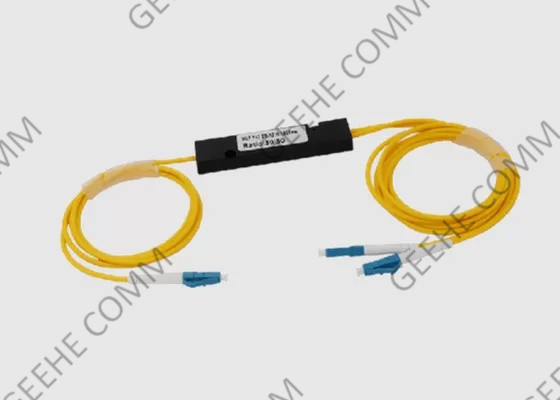

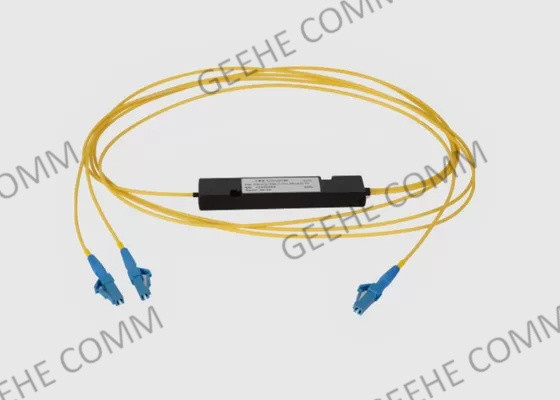

1x2 FBT Multimode Dual Window LC/UPC Faserkopplung mit ABS-Box
Kurze Einführung der optischen Kopplung:
Multimode Glasfasersplitter 1X2 ABS Box Fused Type Fiber Coupler FBT Splitter sind bidirektional und können als Kupplungen oder Splitter verwendet werden.Die MM-Kopplungen bieten einen geringen Einsatzverlust und eine hervorragende Umwelt- und mechanische StabilitätDie Multimode-Kopplungen sind in den Fasertypen 50/125um und 62.5/125um erhältlich und arbeiten im Wellenlängenbereich von 850 nm oder 1310 nm.900 μm große Schlauchwäsche, oder 250 μm nackte Faser.
Geehe (FBT) Splitter sind mit 1x2, 1x3, 1x4, 1x5, 1x6, 1x8, 1x12, 1x16, 1x18, 1x20 und 1x24, 2x2, 2x4 erhältlich.3x3 Konfigurationen mit Single-Mode oder Multimode Faser und wir bieten alle Arten von Steckverbinder von vorkonnektioniert wie SC, FC, ST, LC und E2000 usw.
Eigenschaften und Vorteile von Glasfaserkopplungen:
Niedriger Einsatzverlust
Niedrige polarisierungsabhängige Verluste
Hohe Verluste
Optional Split Ratio 20/80, 40/60... (Standardmäßig 50/50)
Kompakt für kleine Anwendungsbereiche wie Gehäuse oder Splittrays
Weite Betriebstemperatur und Wellenlänge
Ausgezeichnete ökologische und mechanische Stabilität
Unter Telcordia GR-1221 und GR-1209 zugelassen
Hochwertige Kunststoff-ABS-Box
Spezifikation und Parameter für die Doppelfensterbreitkopplung:
| Parameter | P | Eine | |||
| Betriebswellenlänge ((nm) | 1310 und 1550 | ||||
| Betriebsbandbreite (nm) | 1310 ± 40 nm,1550 ± 40 nm | ||||
| Fasertyp (dB) | Corning G652D oder Corning G657 A1 | ||||
| Einsetzungsverlust (dB) |
50/50 | ≤ 3.3 | ≤ 3.5 | ||
| 40/60 | 30,70 bis 4,40 bis 2.5 | 3.50 bis 4.60/≤2.8 | |||
| 30/70 | 5.00 ~ 5.60/≤ 1.8 | 40,90 bis 6,10/≤2.1 | |||
| 20/80 | 60,80 bis 7,40/≤ 1.2 | 60,50 bis 7,70/≤ 1.2 | |||
| 10/90 | 9.60 ~ 10.50/≤ 0.6 | 80,80 bis 11,40/≤ 0.8 | |||
| 5/95 | 120,70 bis 13,50 /≤ 0.4 | 12.05 bis 14.05/≤ 0.5 | |||
| 3/97 | 140,60 bis 15,50/≤ 0.3 | 13.60 bis 16.05/≤ 0.4 | |||
| 2/98 | 16.60 ~ 17.90/≤ 0.25 | 15.60 bis 18.20/≤ 0.3 | |||
| 1/99 | 19.20 bis 20.80/≤ 0.2 | 180,80 bis 21,40/≤ 0.25 | |||
| PDL (dB) | ≤ 01 | ≤ 015 | |||
| Rückkehrverlust (dB) | ≥ 55 Jahre | ≥ 45 | |||
| Richtlinie (dB) | ≥ 55 Jahre | ||||
| Betriebstemperatur ((°C) | -40 ~ +85 | ||||
* Die obige Spezifikation ist ohne Stecker
* Andere Spezifikationen können auf Wunsch des Kunden vorgenommen werden
Informationen zur Bestellung:
| WBC- | - Ich weiß nicht. | X2- | 35 bis | XX- | - Ich weiß nicht. | XX- | XX- | X |
| P: Prämien A: Klasse A X: Anpassung |
12Wie ist das? 22- Ich weiß. |
351310/1550 nm | 0101:99 0202:98 ..... 5050.50 |
11 m x: Anpassung |
2525 μM Faser 09:900 μM lose Faser | Für die Zwecke dieser Verordnung gelten folgende Bestimmungen: 00: kein Steckverbinder |
A: Eine B: B C:C |
|
| Zulassung | Hafennummer | Betriebswellenlänge | Kopplungsquote | Faserlänge | Art der Faser | Verbindungsart | Abmessung |
Ex:WBC-P-12-35-50-1-09-0-B
Anwendungen für Glasfaserkopplungen:
Wuhan Geehe Service:
1) Hohe Umweltstabilität
Niedriger Einsetzverlust, niedriger polarisierungsabhängiger Verlust, niedrige Rückspiegelung und gute Gleichförmigkeit
2) Kompakte Struktur
Kleine Größe, kann es direkt in einer Vielzahl von Transferboxen installiert werden und nur wenig Platz einnehmen
3) Strenge Qualitätskontrolle
Wir garantieren, dass jedes Produkt, das den Kunden in die Hände fällt, strengen Teststandards unterliegt.
4) Fabrikprüfung
Wir kooperieren mit bekannten Marken und japanischen Kunden, mit 15 Jahren Erfahrung in der Fabrikinspektion und sind mit dem gesamten Inspektionsprozess von SGS vertraut
5) Junge Mannschaft
Die Verkaufsteams sind aus Jungen und Mädchen aus den 90ern, mit der Energie und Leidenschaft für ihre Arbeit und den guten Service für jeden Kunden.
