Produktdetails:
|
| Modellbezeichnung: | 1 × 4 FBT Glasfaser FC-Kopplung | Betriebswellenlänge: | 1310nm, 1490nm, 1550 Nanometer |
|---|---|---|---|
| Split-Ratio: | 50/50,40/60,30/70,20/80,10/90,5/95 usw. | andere Arten: | Singlewindow, Dualwindow, Triplewindow |
| Funktion: | Faserverteilung | Verfügbares vor-beendet: | LC/UPC, LC/APC, SC/UPC, SC/APC, FC/UPC, FC/APC und ST/UPC |
| Polarisations-Ausrichtung: | Langsame Achse oder schnelle Achse | Art der Faser: | 250um Barfaser |
| Art der Packung: | Stahlrohr | Typ der Konfiguration: | 1 × 4 mit FC-Anschlüssen |
| Hervorheben: | Koppler der Faser-1×4 Optik-FC,Doppelfaser-Optikkoppler des fenster-FC,FBT-Faser-Koppler-Monomode- |
||

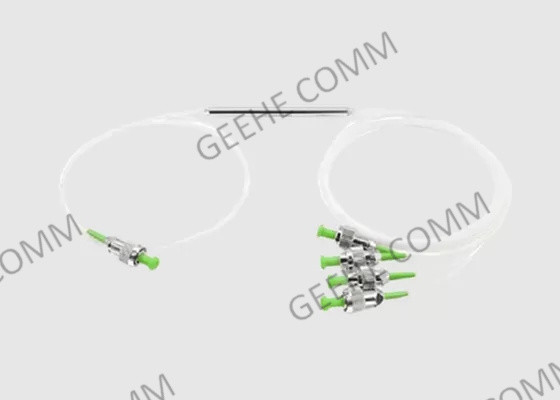

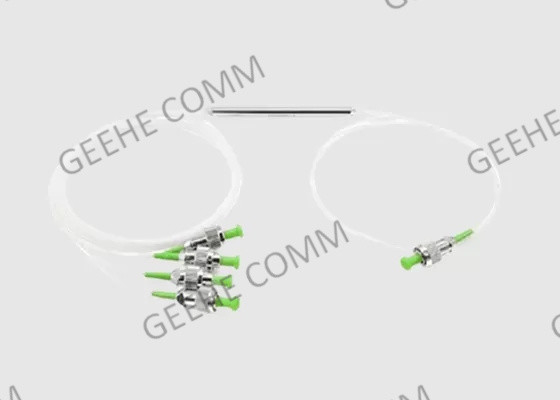

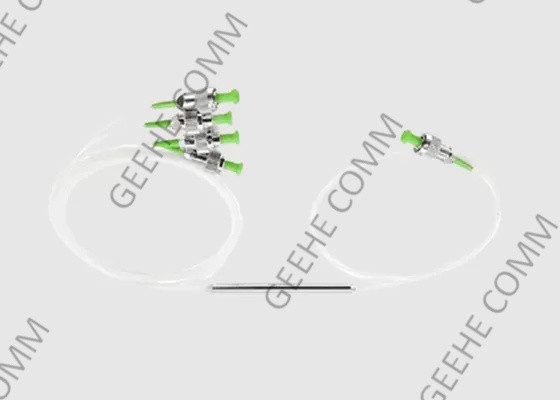

Einzelmodus Dual Window 1310& 1550nm 1×4 FBT Faseroptik FC Kopplung
Kurze Einführung der optischen Kopplung:
Zu den Faserverbundkopplungen / Splittern gehören Breitband-Faserverbundkopplungen, polarisierungsunempfindliche Miniaturzirkulatoren und verschmolzenen Wellenlängendivision-Multiplexern.
MMFC-Serie-Multi-Mode-Single-Window-Wideband-Glasfaser-Kopplungen sind für die Multiport-optische Signalspaltung hochstabil.SWFC / DWFC-Serie fusionierte Einzel- oder Doppelfenster-Faserbreitband-Kopplungen 1x2 (2x2) bieten eine genaue Kopplung und Spaltung des optischen Signals über eine breite Bandbreite mit hoher Leistung und hoher Zuverlässigkeit.
MIOC 3- oder 4-port-polarisierungsunempfindliche Miniaturzirkulatoren verfügen über ausgezeichnete optische Eigenschaften über einen breiten Wellenlängenbereich.SWD-fusionierte Wellenlängendivision-Multiplexern mit einem einzigen Modus werden unter Verwendung von fusionierten bikonischen Spitzentechnologien hergestellt.
1 × 4 Glasfaserkopplung Eigenschaften und Vorteile:
1) SWFC / DWFC:
mit einer Leistung von mehr als 50 W und mit einer Leistung von mehr als 50 W
Bietet eine präzise Kopplung und Spaltung des optischen Signals über eine breite Bandbreite mit hoher Leistung und hoher Zuverlässigkeit
2) SWD:
Maschinen und Apparate für die Herstellung von elektrischen Geräten oder Geräten
Hergestellt unter Verwendung von geschmolzenen bikonischen Spitzentechnologien
3) MIOC:
mit einer Leistung von mehr als 50 W und mit einer Leistung von mehr als 50 W
Ausgezeichnete optische Eigenschaften über einen breiten Wellenlängenbereich
4) MMFC:
Multimode, einfenstere Breitband-Faser-Kopplungen
Hochstabil für die Multiport-Optiksignalspaltung
Spezifikation und Parameter für die Doppelfensterbreitkopplung:
| Parameter | P | Eine | |||
| Betriebswellenlänge ((nm) | 1310 und 1550 | ||||
| Betriebsbandbreite (nm) | 1310 ± 40 nm,1550 ± 40 nm | ||||
| Fasertyp (dB) | Corning G652D oder Corning G657 A1 | ||||
| Einsetzungsverlust (dB) |
50/50 | ≤ 3.3 | ≤ 3.5 | ||
| 40/60 | 30,70 bis 4,40 bis 2.5 | 3.50 bis 4.60/≤2.8 | |||
| 30/70 | 5.00 ~ 5.60/≤ 1.8 | 40,90 bis 6,10/≤2.1 | |||
| 20/80 | 60,80 bis 7,40/≤ 1.2 | 60,50 bis 7,70/≤ 1.2 | |||
| 10/90 | 9.60 ~ 10.50/≤ 0.6 | 80,80 bis 11,40/≤ 0.8 | |||
| 5/95 | 120,70 bis 13,50 /≤ 0.4 | 12.05 bis 14.05/≤ 0.5 | |||
| 3/97 | 140,60 bis 15,50/≤ 0.3 | 13.60 bis 16.05/≤ 0.4 | |||
| 2/98 | 16.60 ~ 17.90/≤ 0.25 | 15.60 bis 18.20/≤ 0.3 | |||
| 1/99 | 19.20 bis 20.80/≤ 0.2 | 180,80 bis 21,40/≤ 0.25 | |||
| PDL (dB) | ≤ 01 | ≤ 015 | |||
| Rückkehrverlust (dB) | ≥ 50 | ≥ 45 | |||
| Richtlinie (dB) | ≥ 55 Jahre | ||||
| Betriebstemperatur ((°C) | -40 ~ +85 | ||||
* Die obige Spezifikation ist ohne Stecker
* Andere Spezifikationen können auf Wunsch des Kunden vorgenommen werden
Informationen zur Bestellung:
| WBC- | - Ich weiß nicht. | X2- | 35 bis | XX- | - Ich weiß nicht. | XX- | XX- | X |
| P: Prämien A: Klasse A X: Anpassung |
12Wie ist das? 22- Ich weiß. |
351310/1550 nm | 0101:99 0202:98 ..... 5050.50 |
11 m x: Anpassung |
2525 μM Faser 09:900 μM lose Faser | Für die Zwecke dieser Verordnung gelten folgende Bestimmungen: 00: kein Steckverbinder |
A: Eine B: B C:C |
|
| Zulassung | Hafennummer | Betriebswellenlänge | Kopplungsquote | Faserlänge | Art der Faser | Verbindungsart | Abmessung |
Ex:WBC-P-12-35-50-1-09-0-B
2 × 2 Fiberoptische Kupplung Anwendung:
FTTx-Systeme
LAN-, WAN- und U-Bahnnetze
Analog-/digitale passive optische Netze
Fernmeldewesen
Transmitter/Empfängermodul in Mini-Größen
Optische Kommunikationsanlage
Optisches Stromverteilsystem
Sensoren aus Glasfasern
Optisches Prüfsystem
Wuhan Geehe Service:
1) Hohe Umweltstabilität
Niedriger Einsetzverlust, niedriger polarisierungsabhängiger Verlust, niedrige Rückspiegelung und gute Gleichförmigkeit
2) Kompakte Struktur
Kleine Größe, kann es direkt in einer Vielzahl von Transfer-Boxen installiert werden und nehmen nur wenig Platz
3) Strenge Qualitätskontrolle
Wir garantieren, dass jedes Produkt, das den Kunden in die Hände fällt, strengen Teststandards unterliegt.
4) Schnelle Lieferung
Mit qualifizierten und stabilen Arbeitskräften ist der Bestellumsatz schneller als bei den Wettbewerbern.
5) Fabrikprüfung
Wir kooperieren mit bekannten Marken und japanischen Kunden, mit 15 Jahren Erfahrung in der Fabrikinspektion und sind mit dem gesamten Inspektionsverfahren von SGS vertraut
