Produktdetails:
|
| Modellbezeichnung: | 1X2 Kopplung 1310/1550nm SC APC | Betriebswellenlänge: | 1310nm, 1490nm, 1550 Nanometer |
|---|---|---|---|
| Split-Ratio: | 50/50,40/60,30/70,20/80,10/90,5/95 usw. | andere Arten: | Singlewindow, Dualwindow, Triplewindow |
| Funktion: | Faserverteilung | Verfügbares vor-beendet: | LC/UPC, LC/APC, SC/UPC, SC/APC, FC/UPC, FC/APC und ST/UPC |
| Polarisations-Ausrichtung: | Langsame Achse oder schnelle Achse | Art der Faser: | 250um Barfaser |
| Art der Packung: | Stahlrohr | Typ der Konfiguration: | 1 × 2 SC APC |
| Hervorheben: | Faser-Koppler Sc APC 1X2,Faser-Koppler 250um 1X2,1M Length Fiber Optic Koppler |
||

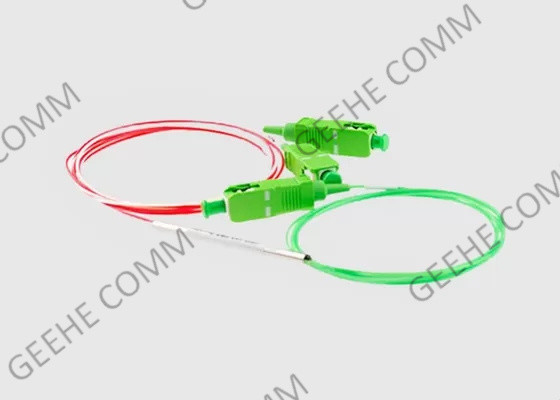

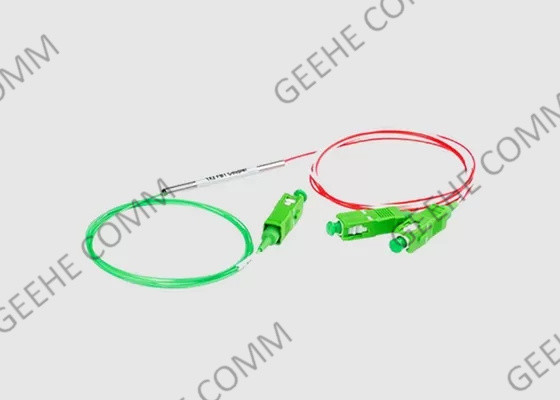

250um Typ SM 1X2 Kopplung 1310/1550nm 10/90 Split Ratio 1M Länge
Kurze Einführung der optischen Kopplung:
DWC (Dual Window Couplers) sind Single-Mode Splitter mit einem definierten Split-Verhältnis von einer Eingangsfaser zu 2 Ausgangsfasern.10 Split-Ratio und 250 μm nackte Faser. Dual Window Couplers sind mit 900 μm lockeren Rohren aus Single-Mode-Fasern oder 250 μm nackten Fasern erhältlich, die je nach Ihren Bedürfnissen beendet oder unterminiert sind.Nicht verbundene Doppelfenster-Kopplungen ohne Steckverbinder für einfaches Spleißen oder VerbindenDie Connectorized Dual Window Couplers sind mit einer Auswahl an Glasfaserverbindern verfügbar: LC/UPC, LC/APC, SC/UPC, SC/APC, FC/UPC, FC/APC und ST/UPC.
1×2 Glasfaserkopplung Eigenschaften und Vorteile:
1) Niedriger Einsatzverlust
2) Niedrige PDL
3) Kompaktes Design
4) Gute Kanal-zu-Kanal-Einheitlichkeit
5) Breite Betriebswellenlänge: von 1260 nm bis 1650 nm
6) Weite Betriebstemperatur: von -40°C bis 85°C
7) Hohe Zuverlässigkeit und Stabilität
Zertifizierung und Konformität:
1) GR-1209 - Kernanforderungen an passive optische Bauteile
2) GR - 1221 - CORE Zuverlässigkeitssicherungsanforderungen für passive optische Komponenten
3) GR - 326 - CORE Anforderungen an einmodische optische Steckverbinder und Jumperbaugruppen
4) TIA-604 Internationalitätsnorm für Glasfaseranschlüsse
5) RoHS-Richtlinie über die Beschränkung gefährlicher Stoffe.
Spezifikation und Parameter für die Doppelfensterbreitkopplung:
| Parameter | P | Eine | |||
| Betriebswellenlänge ((nm) | 1310 und 1550 | ||||
| Betriebsbandbreite (nm) | 1310 ± 40 nm,1550 ± 40 nm | ||||
| Fasertyp (dB) | Corning G652D oder Corning G657 A1 | ||||
| Einsetzungsverlust (dB) |
50/50 | ≤ 3.3 | ≤ 3.5 | ||
| 40/60 | 30,70 bis 4,40 bis 2.5 | 3.50 bis 4.60/≤2.8 | |||
| 30/70 | 5.00 ~ 5.60/≤ 1.8 | 40,90 bis 6,10/≤2.1 | |||
| 20/80 | 60,80 bis 7,40/≤ 1.2 | 60,50 bis 7,70/≤ 1.2 | |||
| 10/90 | 9.60 ~ 10.50/≤ 0.6 | 80,80 bis 11,40/≤ 0.8 | |||
| 5/95 | 120,70 bis 13,50 /≤ 0.4 | 12.05 bis 14.05/≤ 0.5 | |||
| 3/97 | 140,60 bis 15,50/≤ 0.3 | 13.60 bis 16.05/≤ 0.4 | |||
| 2/98 | 16.60 ~ 17.90/≤ 0.25 | 15.60 bis 18.20/≤ 0.3 | |||
| 1/99 | 19.20 bis 20.80/≤ 0.2 | 180,80 bis 21,40/≤ 0.25 | |||
| PDL (dB) | ≤ 01 | ≤ 015 | |||
| Rückkehrverlust (dB) | ≥ 50 | ≥ 45 | |||
| Richtlinie (dB) | ≥ 55 Jahre | ||||
| Betriebstemperatur ((°C) | -40 ~ +85 | ||||
* Die obige Spezifikation ist ohne Stecker
* Andere Spezifikationen können auf Wunsch des Kunden vorgenommen werden
Informationen zur Bestellung:
| WBC- | - Ich weiß nicht. | X2- | 35 bis | XX- | - Ich weiß nicht. | XX- | XX- | X |
| P: Prämien A: Klasse A X: Anpassung |
12Wie ist das? 22- Ich weiß. |
351310/1550 nm | 0101:99 0202:98 ..... 5050.50 |
11 m x: Anpassung |
2525 μM Faser 09:900 μM lose Faser | Für die Zwecke dieser Verordnung gelten folgende Bestimmungen: 00: kein Steckverbinder |
A: Eine B: B C:C |
|
| Zulassung | Hafennummer | Betriebswellenlänge | Kopplungsquote | Faserlänge | Art der Faser | Verbindungsart | Abmessung |
Ex:WBC-P-12-35-50-1-09-0-B
2 × 2 Fiberoptische Kupplung Anwendung:
FTTx-Systeme
LAN-, WAN- und U-Bahnnetze
Analog-/digitale passive optische Netze
Fernmeldewesen
Transmitter/Empfängermodul in Mini-Größen
Optische Kommunikationsanlage
Optische Kommunikationsanlage
Optisches Stromverteilsystem
Sensoren aus Glasfasern
Optisches Prüfsystem
Wuhan Geehe Service:
1) Hohe Umweltstabilität
Niedriger Einsetzverlust, niedriger polarisierungsabhängiger Verlust, niedrige Rückspiegelung und gute Gleichförmigkeit
2) Kompakte Struktur
Kleine Größe, kann es direkt in einer Vielzahl von Transfer-Boxen installiert werden und nehmen nur wenig Platz
3) Strenge Qualitätskontrolle
Wir garantieren, dass jedes Produkt, das den Kunden in die Hände fällt, strengen Teststandards unterliegt.
4) Schnelle Lieferung
Mit qualifizierten und stabilen Arbeitskräften ist der Bestellumsatz schneller als bei den Wettbewerbern.
5) Fabrikprüfung
Wir kooperieren mit bekannten Marken und japanischen Kunden, mit 15 Jahren Erfahrung in der Fabrikinspektion und sind mit dem gesamten Inspektionsverfahren von SGS vertraut
