Produktdetails:
|
| Model Name: | Fiber Fused Couplers | Operating Wavelength: | 1310nm,1490nm,1550 nm |
|---|---|---|---|
| Split ratio: | 50/50,40/60,30/70,20/80,10/90,5/95 etc | Other Types: | Singlewindow, Dualwindow,Triplewindow |
| Function: | Fiber distribution | Available pre-terminated: | LC/UPC, LC/APC, SC/UPC, SC/APC, FC/UPC, FC/APC, and ST/UPC |
| Polarization Alignment: | Slow Axis or Fast Axis | Fiber Type: | PM Fiber Cable |
| Package Type: | Steel Tube | Configuration Type: | 1×2 |
| Hervorheben: | 2mm Lichtwellenleiter-Koppler,Koppler des Lichtwellenleiter-1×2,980 Lichtwellenleiter-Koppler |
||

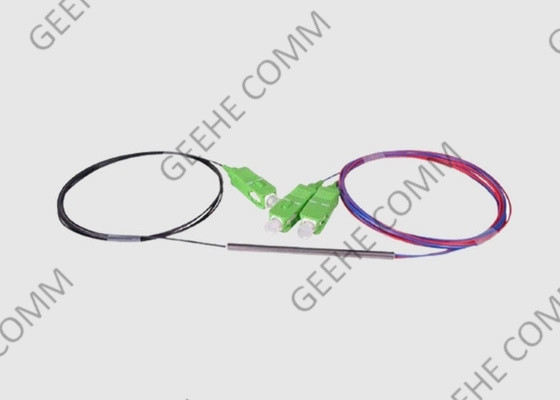

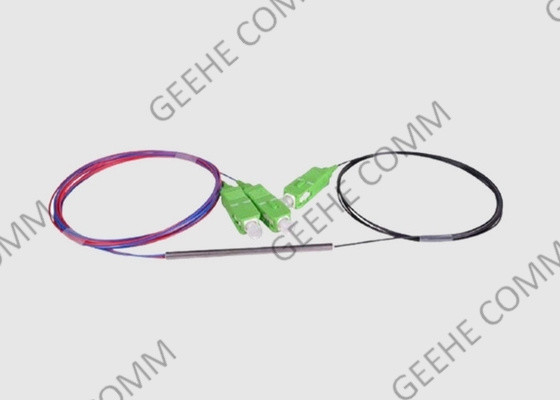

Einzelmodus 2mm Jacket 1×2 980 Ultra-kleiner Kopplungsoptischer Splitter
Kurze Einführung der optischen Kopplung:
Einmodisch verschmolzene bikonische Splitter (FBT) sind in einer Vielzahl von Split-Verhältnissen erhältlich, um für eine Vielzahl von Anwendungen geeignet zu sein.Diese spezielle Ein-Modus-Faser-Kopplung ist in einer Vielzahl von Jacken erhältlich und das Low-Profil-Edelstahl-Rohrpaket bietet bidirektionale Breitbandleistung.
Die FBT-Kopplungen basieren auf dem Standard-Doppelfenster-Typ und sind mit einer sehr niedrigen PDL von weniger als 0,06 dB für das Kopplungsverhältnis 50/50,1/90 für Anwendungen geeignet, bei denen die PDL des Systems kritisch ist.
1 × 2 Glasfaserkopplung Merkmale und Vorteile:
1) Niedrige Verluste und niedrige WDL
2) Ultra niedrige PDL
3) Ultrabreite Betriebsbandbreite +/- 80 nm
4) Hohe Richtbarkeit
5) Mini-Packung
6) Doppelbetriebsfenster
7) Kompaktes Paket
Spezifikation und Parameter für die Doppelfensterbreitkopplung:
|
1×2 980 Ultra-kleine GrößeKopplerTechnische Spezifikation für die Beschaffung von optischen Splittern ((80u 980 Faser) Version: A/0 |
|||||||||
| Leistungsspezifikationen | Parameter | Spezifikationen | Einheit | Anmerkung | |||||
| Arbeitswellenlänge Bereich | 970 bis 980 | m | |||||||
| Einsetzungsverlust | 25 | Maximal | 1.6 | dB | |||||
| Min. | 1.2 | ||||||||
| 75 | Maximal | 6.6 | dB | ||||||
| Min. | 5.5 | ||||||||
| Polarisierungsabhängige Verluste | ≤ 01 | dB | |||||||
| Temperaturabhängige Verluste | ≤ 015 | dB | |||||||
| Richtlinie | ≥ 50 | dB | |||||||
| Betriebstemperatur | -5 bis 75 | °C | Max. optische Leistung | Mw | 500 | ||||
| Speichertemperatur | - 40 bis 85 | °C | Betriebsfeuchtigkeit | % | 0 bis 90 | ||||
| Zuverlässigkeitsanforderung | Einheitlich mit GR-1209-CORE und GR-1221-CORE | ||||||||
| Verpackungsspezifikationen | Parameter | Spezifikationen | |||||||
| Art der Faser | CS980-80-20/165 oder andere Fasern | ||||||||
| Abmessung | Φ2,4-L25 ((mm) | ||||||||
| Schwanzlänge (alle Häfen) | 1.0 ± 0,1 m | ||||||||
| Farbcode der Faser | 25% Portfarbe | ||||||||
| - Ich weiß. | Optischer Stecker (alle Anschlüsse) | Keine | |||||||
|
Anmerkungen: 1Der Wellenlängeabhängige Verlust ist der Unterschied zwischen dem maximalen Einsatzverlust und dem minimalen Einsatzverlust über den gesamten Arbeitswellenlängenbereich. 2Temperaturabhängiger Verlust ist definiert als die Variation des Einsatzverlustes über den gesamten Betriebstemperaturbereich. 3. Der 1000-Stunden-Verlässlichkeitsbericht für 85°C, 85% RH oder 75°C, 90% RH ist vorzulegen.
|
|||||||||
1 × 2 Glasfaserkopplung Anwendung:
FTTx-Systeme
LAN-, WAN- und Metro-Netzwerke
Analog-/digitale passive optische Netze
Fernmeldewesen
Transmitter/Empfängermodul in Mini-Größen
Optische Kommunikationsanlage
Optisches Stromverteilsystem
Sensoren aus Glasfasern
Optisches Prüfsystem
Wuhan Geehe Dienstleistungen:
1) Hohe Umweltstabilität
Niedriger Einsetzverlust, niedriger polarisierungsabhängiger Verlust, niedrige Rückspiegelung und gute Gleichförmigkeit
2) Kompakte Struktur
Kleine Größe, kann es direkt in einer Vielzahl von Transfer-Boxen installiert werden und nehmen nur wenig Platz
3) Strenge Qualitätskontrolle
Wir garantieren, dass jedes Produkt, das den Kunden in die Hände fällt, strengen Teststandards unterliegt.
4) Schnelle Lieferung
Mit qualifizierten und stabilen Arbeitskräften ist der Bestellumsatz schneller als bei den Wettbewerbern.
5) Fabrikprüfung
Wir kooperieren mit bekannten Marken und japanischen Kunden, mit 15 Jahren Erfahrung in der Fabrikinspektion und sind mit dem gesamten Inspektionsverfahren von SGS vertraut
