Produktdetails:
|
| Modellbezeichnung: | Fiberverbundene Kupplungen | Betriebswellenlänge: | 1310nm, 1490nm, 1550 Nanometer |
|---|---|---|---|
| Split-Ratio: | 50/50,40/60,30/70,20/80,10/90,5/95 usw. | andere Arten: | Singlewindow, Dualwindow, Triplewindow |
| Funktion: | Faserverteilung | Verfügbares vor-beendet: | LC/UPC, LC/APC, SC/UPC, SC/APC, FC/UPC, FC/APC und ST/UPC |
| Polarisations-Ausrichtung: | Langsame Achse oder schnelle Achse | Art der Faser: | P.M.-LWL - Kabel |
| Art der Packung: | Stahlrohr | Typ der Konfiguration: | 1 × 2 |
| Hervorheben: | Faser-Teiler Verdrahtungshandbuch-1×2,Verdrahtungshandbuch-Faser-Teiler 1550,980 Verdrahtungshandbuch-Faser-Teiler |
||

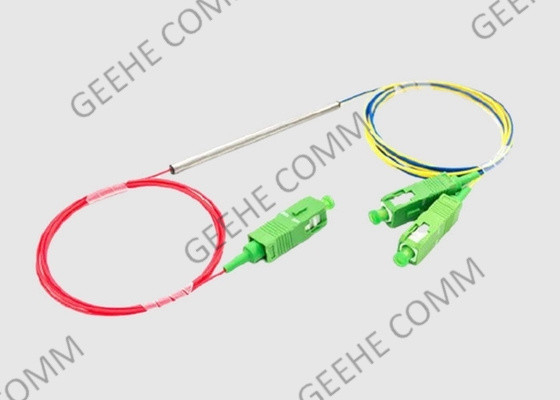

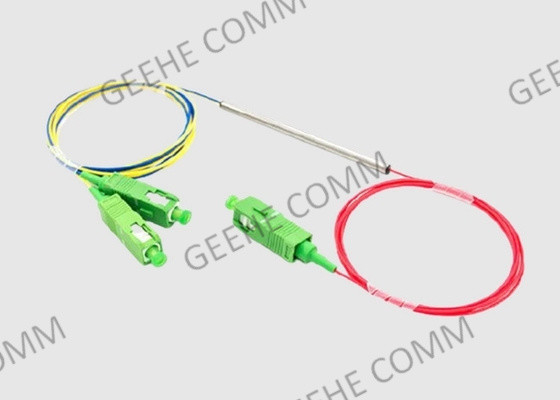

1 × 2 Metallrohr 980 & 1550 Kleingröße WDM-optische Splitter mit SC-Anschlüssen
Kurze Einführung der optischen Kopplung:
Die Single-Mode-Kopplungen/Splitter sind maßgeschneidert nach unseren Kunden-Spezifikationen gebaut.1Wir bauen Metallröhren, ABS-Boxen, Kunststoffmodule,und LGX-Typbaugruppen mit einem beliebigen Hauptverbindungstyp.
Die FBT-Kopplungen basieren auf dem Standard-Doppelfenster-Typ und eignen sich für Anwendungen, bei denen die PDL des Systems kritisch ist, mit einer sehr niedrigen PDL von weniger als 0,06 dB für ein Kopplungsverhältnis von 50/50.
1 × 2 Glasfaserkopplung Merkmale und Vorteile:
1) Niedrige Verluste und niedrige WDL
2) Ultra niedrige PDL
3) Ultrabreite Betriebsbandbreite +/- 80 nm
4) Hohe Richtbarkeit
5) Mini-Packung
6) Doppelbetriebsfenster
7) Kompaktes Paket
Spezifikation und Parameter für die Doppelfensterbreitkopplung:
|
1×2 980 &1550 WDM-Technische Spezifikation für die Beschaffung optischer Splitter Version:A/0 |
||||||||
| Leistungsspezifikationen | Parameter | Spezifikationen | Einheit | Anmerkung | ||||
| Funktionswellenlänge des Signals (λs) | 1528 bis 1569 | m | ||||||
| Funktionswellenlänge der Pumpe Bereich (λp) | 965 bis 985 | m | ||||||
| Einsetzungsverlust | Signal ∆gemeinsame | ≤ 020 | dB | |||||
| Pumpe ∆common@lp | ≤ 020 | dB | ||||||
| Isolation | Signal ∆gemeinsame | ≥ 20 | dB | |||||
| Pumpe ∆common@lp | ≥ 17 | dB | ||||||
| Polarisierungsabhängige Verluste | ≤ 005 | dB | ||||||
| Temperaturabhängige Verluste | ≤ 015 | dB | ||||||
| Richtlinie | ≥ 55 Jahre | dB | ||||||
| Betriebstemperatur | -5 bis 75 | °C | Max. optische Leistung | Mw | 500 | |||
| Speichertemperatur | - 40 bis 85 | °C | Betriebsfeuchtigkeit | % | 0 bis 90 | |||
| Zuverlässigkeitsanforderung | Einheitlich mit GR-1209-CORE und GR-1221-CORE | |||||||
| Verpackungsspezifikationen | Parameter | Spezifikationen | ||||||
| Art der Faser | OFS 980-20 oder andere Fasern | |||||||
| Abmessung | Φ2,4-L30 (mm) | |||||||
| Schwanzlänge (alle Häfen) | 1.0 ± 0,1 m | |||||||
| - Ich weiß. | Optischer Stecker (alle Anschlüsse) | Keine | ||||||
|
Anmerkungen: 1Der Wellenlängeabhängige Verlust ist der Unterschied zwischen dem maximalen Einsatzverlust und dem minimalen Einsatzverlust über den gesamten Arbeitswellenlängenbereich. 2Temperaturabhängiger Verlust ist definiert als die Variation des Einsatzverlustes über den gesamten Betriebstemperaturbereich. 3. Der 1000-Stunden-Verlässlichkeitsbericht für 85°C, 85% RH oder 75°C, 90% RH ist vorzulegen. |
||||||||
1 × 2 Glasfaserkopplung Anwendung:
FTTx-Systeme
LAN-, WAN- und Metro-Netzwerke
Analog-/digitale passive optische Netze
Fernmeldewesen
Transmitter/Empfängermodul in Mini-Größen
Optische Kommunikationsanlage
Optisches Stromverteilsystem
Wuhan Geehe Dienstleistungen:
1) Hohe Umweltstabilität
Niedriger Einsetzverlust, niedriger polarisierungsabhängiger Verlust, niedrige Rückspiegelung und gute Gleichförmigkeit
2) Kompakte Struktur
Kleine Größe, kann es direkt in einer Vielzahl von Transfer-Boxen installiert werden und nehmen nur wenig Platz
3) Strenge Qualitätskontrolle
Wir garantieren, dass jedes Produkt, das den Kunden in die Hände fällt, strengen Teststandards unterliegt.
4) Schnelle Lieferung
Mit qualifizierten und stabilen Arbeitskräften ist der Bestellumsatz schneller als bei den Wettbewerbern.
5) Fabrikprüfung
Wir kooperieren mit bekannten Marken und japanischen Kunden, mit 15 Jahren Erfahrung in der Fabrikinspektion und sind mit dem gesamten Inspektionsverfahren von SGS vertraut
